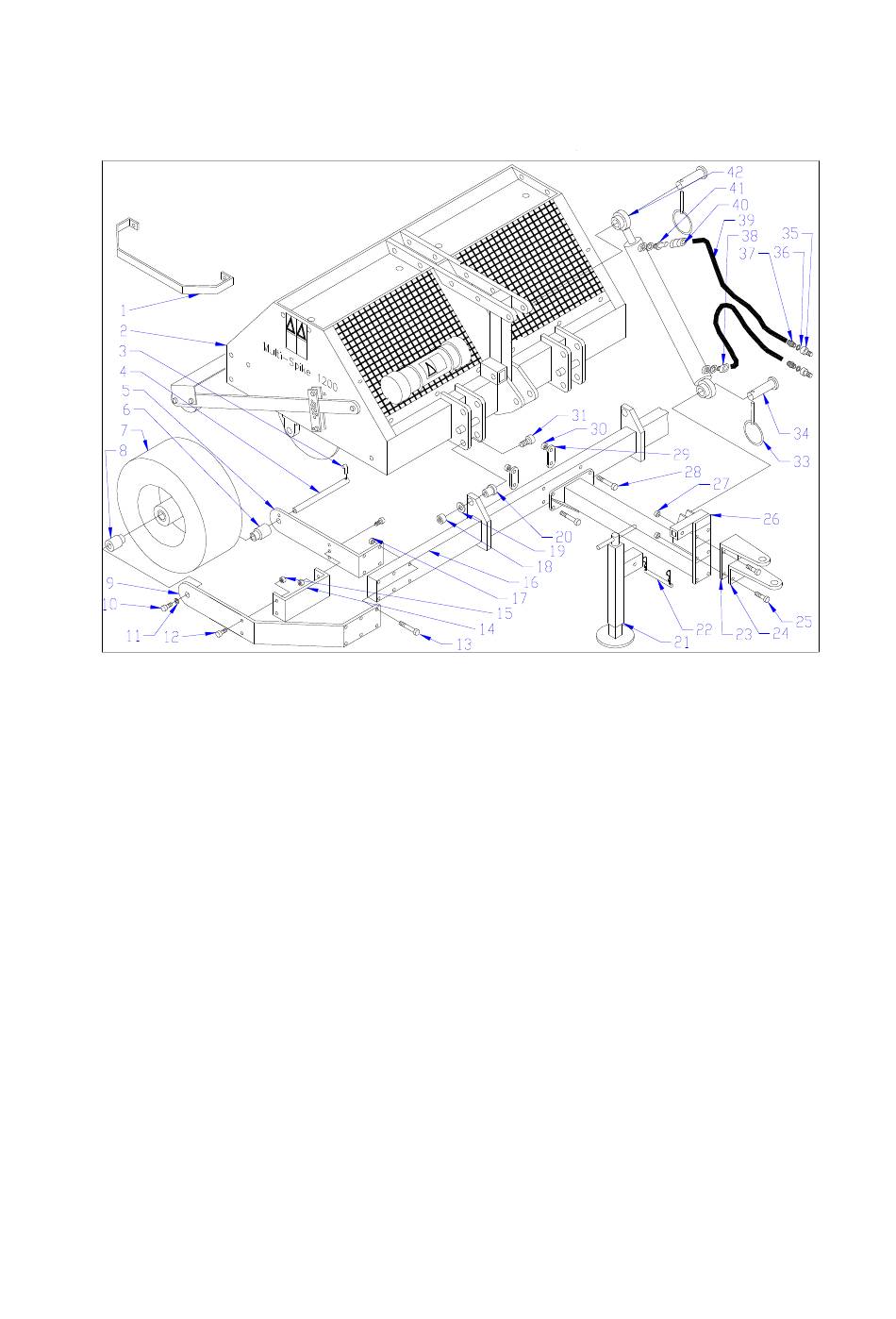

De montage van de set dient als volgt te worden uitgevoerd, zie fig 14.
1. ZET DE BASISMACHINE STEVIG VAST OM IEDERE BEWEGING OP EEN
HARDE ONDERGROND TE VOORKOMEN.
2. Verspreid en verdeel alle bijgeleverde onderdelen netjes over de grond.
Fig.14.
3. Monteer de hoofdbalk 16 met de bouten 18/31, taatsbussen 20 en sluitringen 19 op het
hoofdframe van de machine met gebruikmaking van de gaten in de onderzijde. Draai de
bouten/moeren vast en controleer of de balk goed draait.
4. Monteer de wielsteunplaten 5 en 9 op de hoofdbalk 16 met bouten 13 en moeren 17. Voeg
voordat u alles aandraait de U-brug 14 met bouten 12 en moeren 15 toe. Monteer het wiel 7
met de hoofdas 4 en afstandsbussen 6 en 8. De borgpen 3 moet in het gat in de strip 5 passen.
Draai bout 10 vast met behulp van een sluitring en een veerring 11. Lijn de positie van het
wiel 7 uit met de machine en draai alle bouten/moeren van de steunstrippen 5 en 9 vast.
5. De wielset is volledig symmetrisch. Monteer daarom het wiel aan de andere kant op dezelfde
manier.
6. Bevestig de trekstang 26 met bouten 28, plaat 29 en moeren 30 op het hoofdframe.
7. De trekstangplaten 23 en 24 kunnen met bouten 26 en moeren 27 worden gemonteerd. Deze
kunnen in twee posities worden ingesteld en ook worden omgedraaid. LET OP: De twee
platen zijn nodig als het voertuig één enkele haakplaat heeft. Als er twee zijn, hoeft alleen 23
te worden gebruikt.
8. Vijzel 21 is NIET bij de set inbegrepen. Gebruik de vijzel die standaard bij de machine is
geleverd. LET OP. De vijzel kan worden omgedraaid als de machine aan het voertuig wordt
vergrendeld.
9. Monteer de hydraulische cilinder tussen de trekstang 26 en de bovenste verbinding van de
machine. Gebruik de standaard bovenste draaipen voor de kant van de machine. De
stangzijde van de cilinder moet tegenover de machine liggen.
10. De slangen 37, de nippels 36 en de snelkoppelingen 35 zijn gelijk en moeten aan één kant
van de hydraulische slang worden gemonteerd. Gebruik koperen sluitringen tussen 36 en 35.
16
