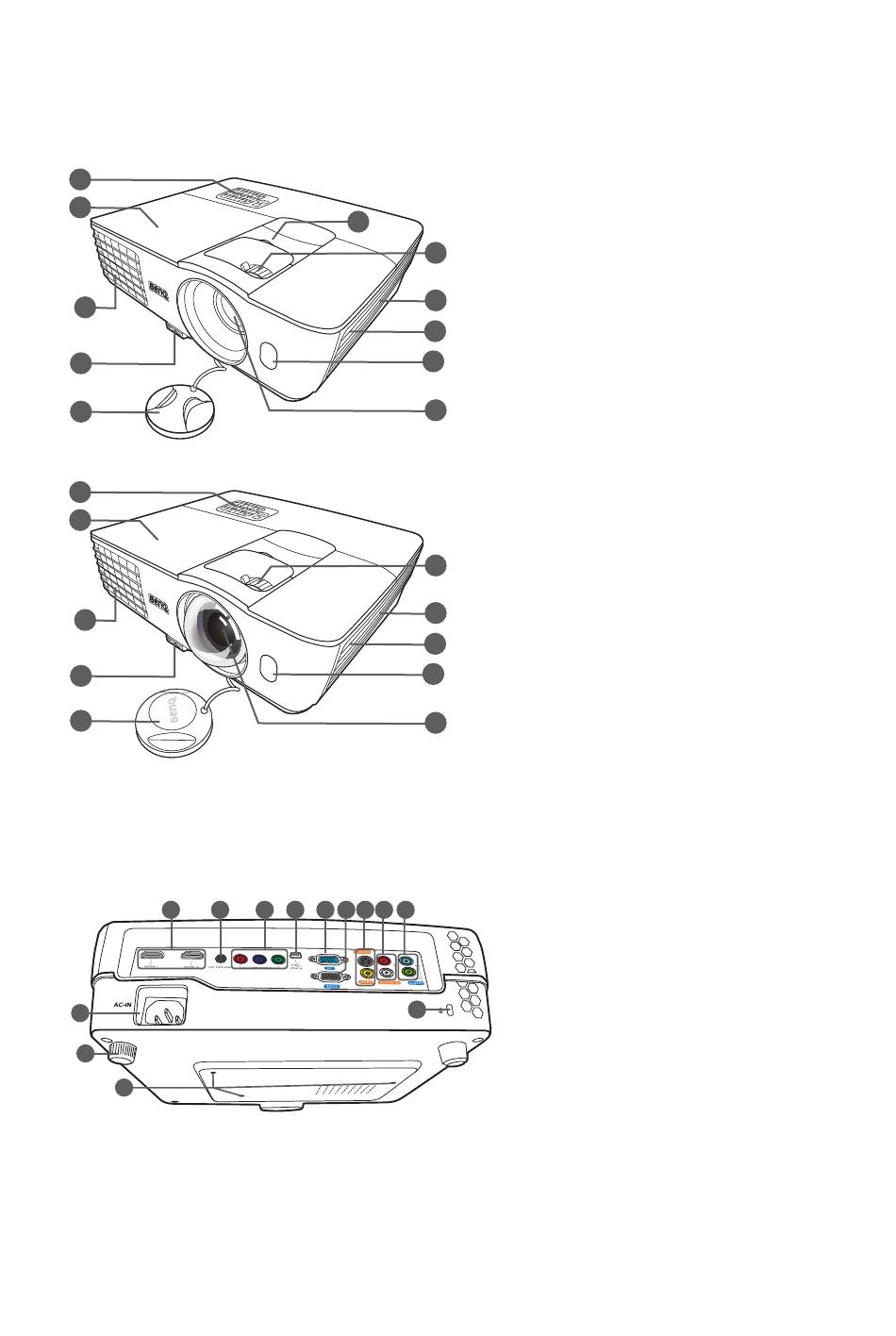

Buitenkant van de projector
Voorkant en bovenkant
W1070
1
2
3
4
5
W1080ST
1
2
3
4
5
Achterkant en onderkant
Zie
"Aansluiten van videoapparatuur" op pagina 21
voor details over de aansluitingen.
12
21
22
23
10
Overzicht
6
13
14
15
18
19
16 17
1. Bedieningspaneel (zie
"Besturingspaneel" op pagina 11
details.)
2. Lampdeksel
3. Ventilatie (warme lucht uit)
7
4. Ontgrendelingsknop
8
5. Lensklep
6. Lensverschuivingsknop
9
7. Focus- en zoomring
10
8. Ventilatie (koele lucht in)
11
9. Luidsprekerrooster
10. IR-sensor voorkant
11. Projectielens
12. HDMI-poorten
13. 12VDC-uit-aansluiting
Te gebruiken om externe apparaten
7
aan te sturen, zoals een elektrisch
scherm of belichtingsbesturing, enz.
8
Neem contact op met uw verkoper
9
voor informatie over de aansluiting
van deze apparaten.
10
14. Component Video-ingangen (RCA)
ondersteunt Y/P
11
videosignaal
15. Mini-usb-poort
(voor onderhoud)
16. RGB (pc)-/componentvideo (YPbPr/
YCbCr)-signaalingang
17. RS-232-besturingspoort
Te gebruiken in combinatie met een
20
pc of geautomatiseerde thuisbioscoop.
18. S-Videoingang (mini 4-pin DIN)
Composiet Video-ingang (RCA)
19. Audio-ingangen (L/R)
24
20. Audio-ingang
Audio-uitgang
21. Aansluiting netsnoer
22. Aanpassingsvoet achterkant
23. Gaten voor plafondmontage
24. Sleuf voor veiligheidsslot
voor
/P
of Y/C
/C
-
B
R
B
R
