D
Leidingen aansluiten
Kabeltype: Telefoonleiding J-Y(St)Y met in paren gedraaide aders.
De gangbare doorsnede is 0,6 mm of 0,8 mm.
• Verwijdert u de steekbare schroefklem.
• Sluit u de leidingen volgens de belettering (TaM/TbM) aan.
• Een etage-oproeptaster kan tussen de klemmen ERT en ETb worden aangeslo-
ten.
• Steekt u de schroefklem weer in de voorziene geleiding.
• Op de correcte plaatsing van de klemmen letten.

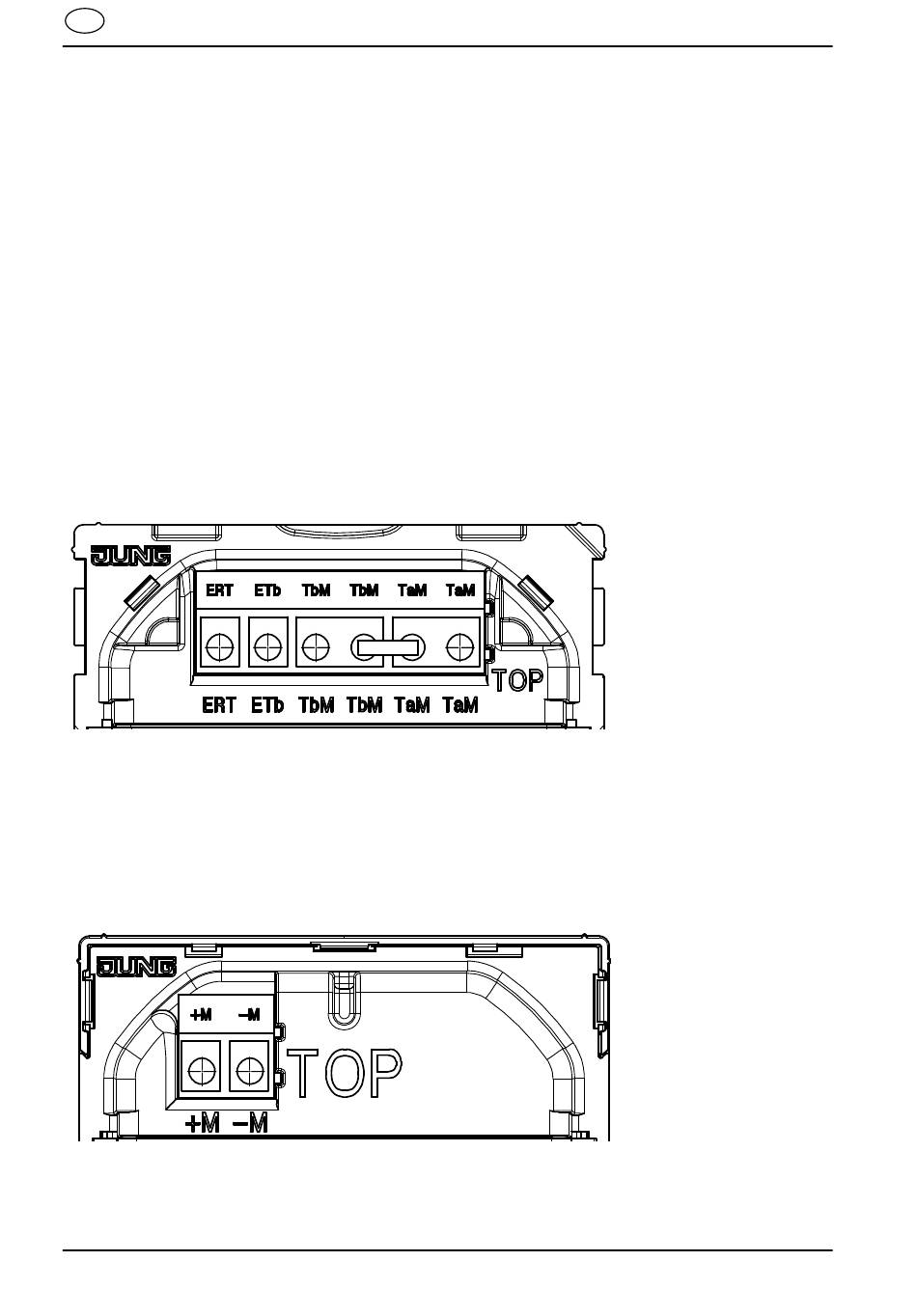

Klemmenindeling
op de audiomodule:
TaM/TbM
= Aansluiting Siedle In-Home-Bus
ERT/Etb
= Aansluiting etage-oproeptaster
op tastermodule Universeel:
M+/M-
= Aansluiting van de extra voeding (max. 30 V DC)
22
