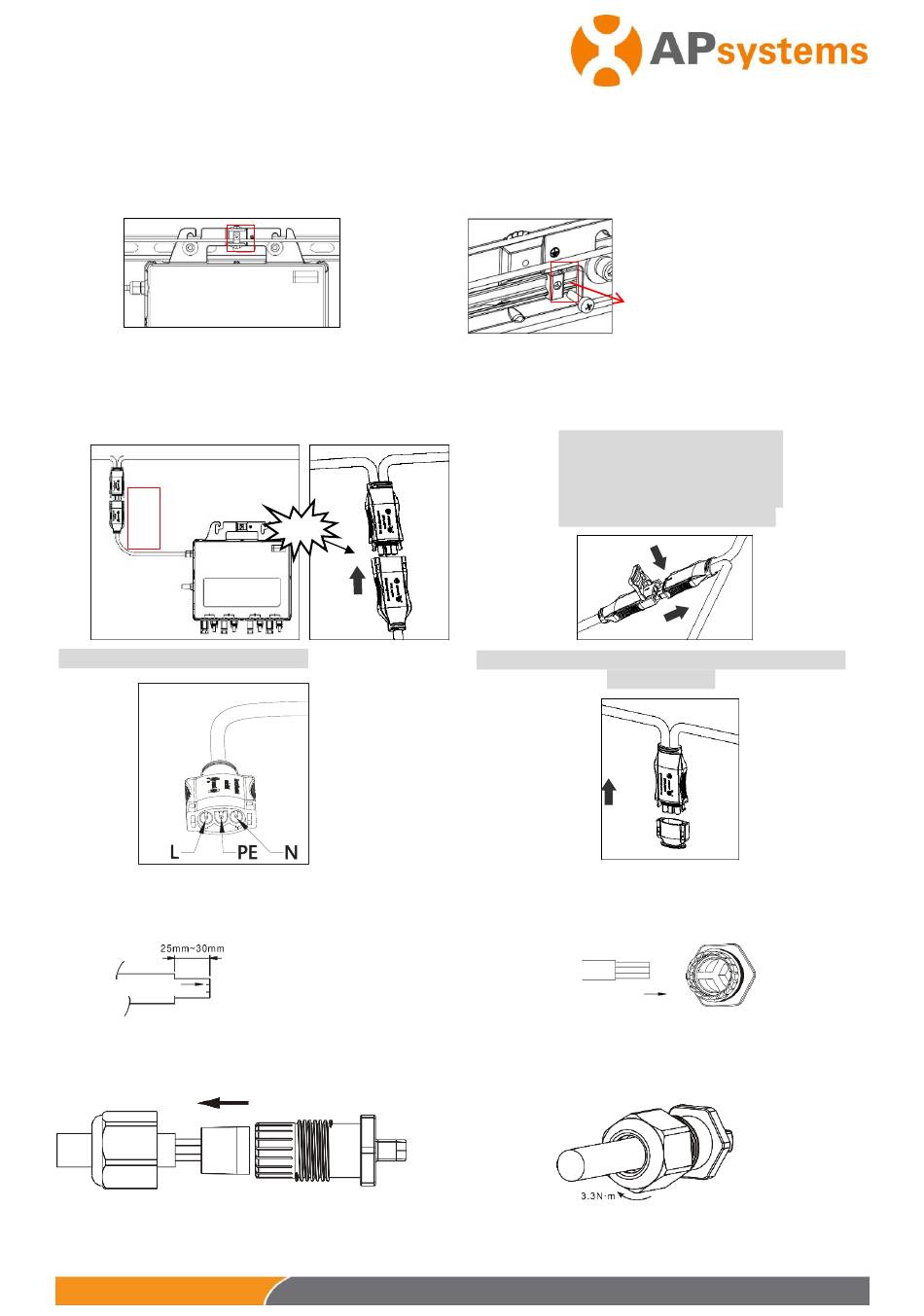

Het aarden van het systeem.
Step 4.
a.
De AC-kabel beschikt al over een aardedraad, waardoor ook directe aarding mogelijk is.
b.
Indien gewenst of van toepassing kan ook externe aarding worden toegepast met aardingsringen.
Verbind de QS1 micro-omvormer met de AC-kabel
Step 5.
Verbind de AC-connector van de micro-omvormer in de connector van de kabel. Bij juiste manier van vergrendeling zult u een
klikgeluid waarnemen.
NOTITIE: AC-connectorbekabeling.
Bevestig een eindkap aan het uiteinde van de AC-kabel
Step 6.
a.
Strip de mantel van de kabel.
b. Steek het uiteinde van de kabel in de verzegeling.
Moer
Verzegeling
Klikgeluid
d. Draai de moer met een koppel van 3,3 Nm tot het
Behuizing
Ontgrendelen:
speciale APsystems gereedschap
voor het ontgrendelen van de
kabel of de AC-bus om de
connectors weer te ontkoppelen.
NOTITIE: Scherm ongebruikte connectoren af met een Y-
CONN-kabelkap.
c. Plaats de bedrading in de kabelklemmen.
vergrendelingsmechanisme de basis raakt.
2019/07/01
2
aardingsplaatjes
Gebruik
het
APsystems B.V
Cypresbaan 7 2908LT, Capelle aan den ljssel
+31-10-2582670 | emea.APsystems.com
Rev. 2.1
Verkorte handleiding
