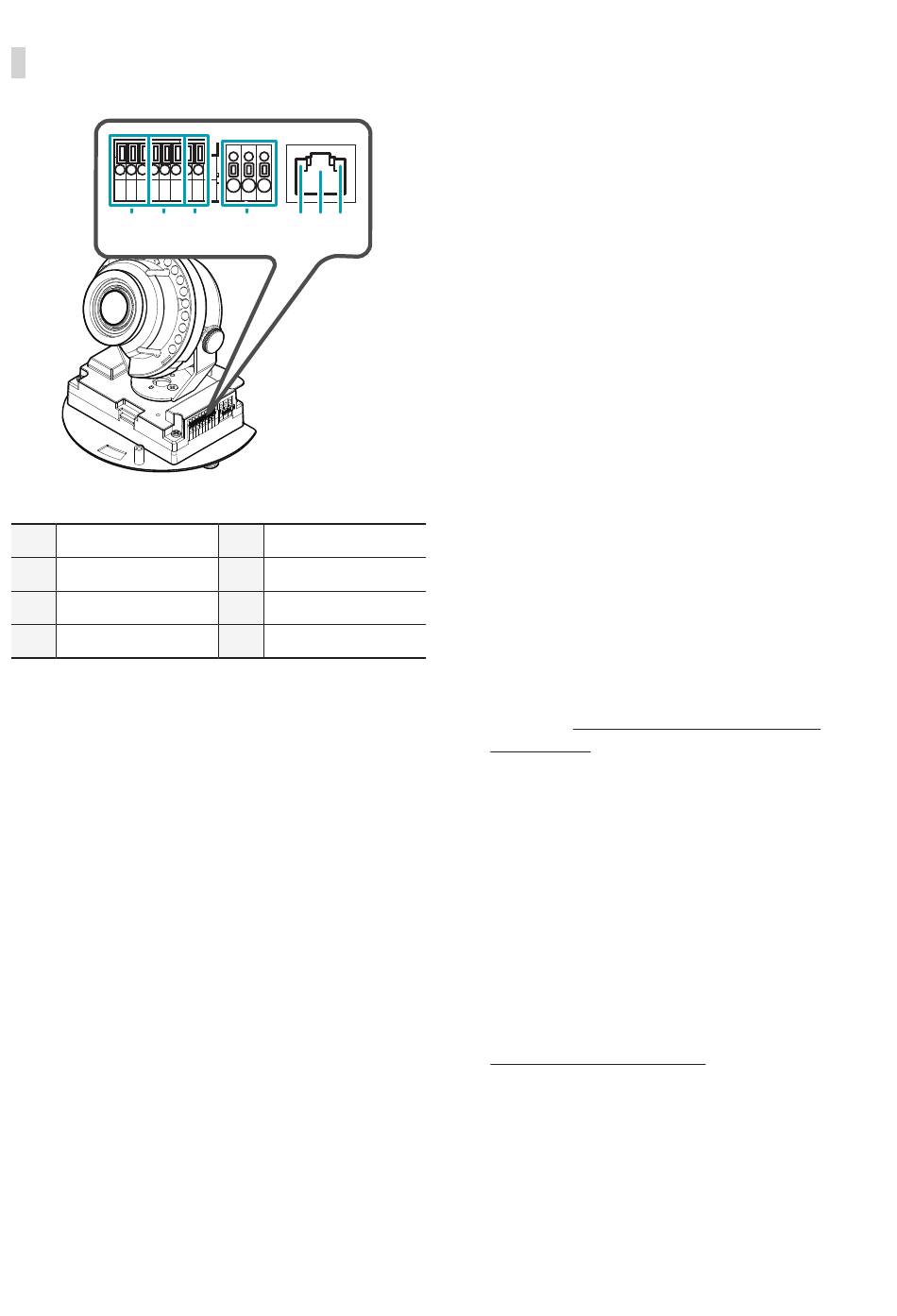

I/O-apparaatpoort
1 2 3
Alarm in/uit
1
Audio in/uit
2
Video uit
3
Stroom
4
• Alarm in/uit
- Uit: sluit de mechanische of elektrische schakelaar
van een Alarm uit-apparaat aan op de Alarm
uit-poort en de GND-connector (aarding).
(Ondersteunde typen: Active Low (open
collector-uitvoer), elektrische specificaties: 30 mA
synchroonstroom bij 5 V DC)
- In: sluit op deze poort een Alarm in-apparaat
aan. (Mechanisme: kies tussen een NC-type
(Normally Closed, normaal gesloten) of een NO-
type (Normally Open, normaal open)) → Sluit een
mechanische of elektrische schakelaar aan op de
Alarm-in-poort en de GND-connector. Het bereik
van Alarm-in is 0 V tot 5 V. Om de alarminvoer van
een elektrische schakelaar te detecteren, moet het
signaal hoger liggen dan 4,3 V bij NC-schakelaars
en lager dan 0,3 V bij NO-schakelaars, en moet dit
signaal langer dan 0,5 seconden duren.
4
5 67
Netwerkledlampje
5
Netwerkpoort
6
Aan/uit-ledlampje
7
• Audio in/uit
- Uit: sluit op deze poort een versterker aan
(lijn uit). Dit apparaat bevat geen ingebouwde
audioversterker. Gebruikers moeten daarom een
afzonderlijk luidsprekersysteem met ingebouwde
versterker aanschaffen.
- In: sluit op deze poort een audiobron aan. (lijn in)
• Video uit
- CVBS (Video uit) en GND (Aarding): sluit de
signaalkabel en de aardingskabel op deze poorten
aan en sluit de connector aan de andere kant
op een monitor aan. Gebruik deze poorten voor
videovoorbeelden en niet-bewakingsbeelden.
Ga naar Instellingen op afstand (Systeem >
Algemeen) en kies een video-uitvoersignaal. (NTSC
of PAL)
• Stroom
- DC12V +/-: sluit op deze poorten de draden van
de voedingsadapter aan. Zorg ervoor dat de kabels
+ en - elkaar niet kruisen. Het systeem wordt
opgestart zodra dit op een voedingsbron wordt
aangesloten.
- FGND (Aarding frame): wordt gebruikt om het
apparaat te aarden.
• Netwerkledlampje
Geeft de status van de netwerkverbinding aan.
Raadpleeg Betekenis van de verschillende
ledstatussen voor meer informatie. Als de optie
Status-led onder Systeem > Algemeen niet is
ingeschakeld, blijft dit ledlampje uit, ongeacht de
status van de netwerkverbinding.
• Netwerkpoort
Sluit op deze poort een netwerkkabel met RJ-45-
connector aan. Bij gebruik van een PoE-schakelaar
kunt u de camera met een ethernetkabel aansluiten.
Raadpleeg de handleiding van de fabrikant van de
schakelaar voor meer informatie over het gebruik van
PoE-schakelaars. U kunt deze camera configureren,
beheren en upgraden, en de beelden via het netwerk
op een externe computer controleren. Raadpleeg de
IDIS Discovery-handleiding voor meer informatie
over de configuratie van netwerkverbindingen.
Deel 1: inleiding
11
