thermostaat en de heaters een externe temperatuurvoeler worden aangesloten. De thermostaat
neemt dan niet meer zijn eigen temperatuur, maar die van de externe voeler. Ook kan het gemiddelde
genomen worden tussen de externe voeler en de thermostaat.
14.1 Aansluiten van de Externe voeler

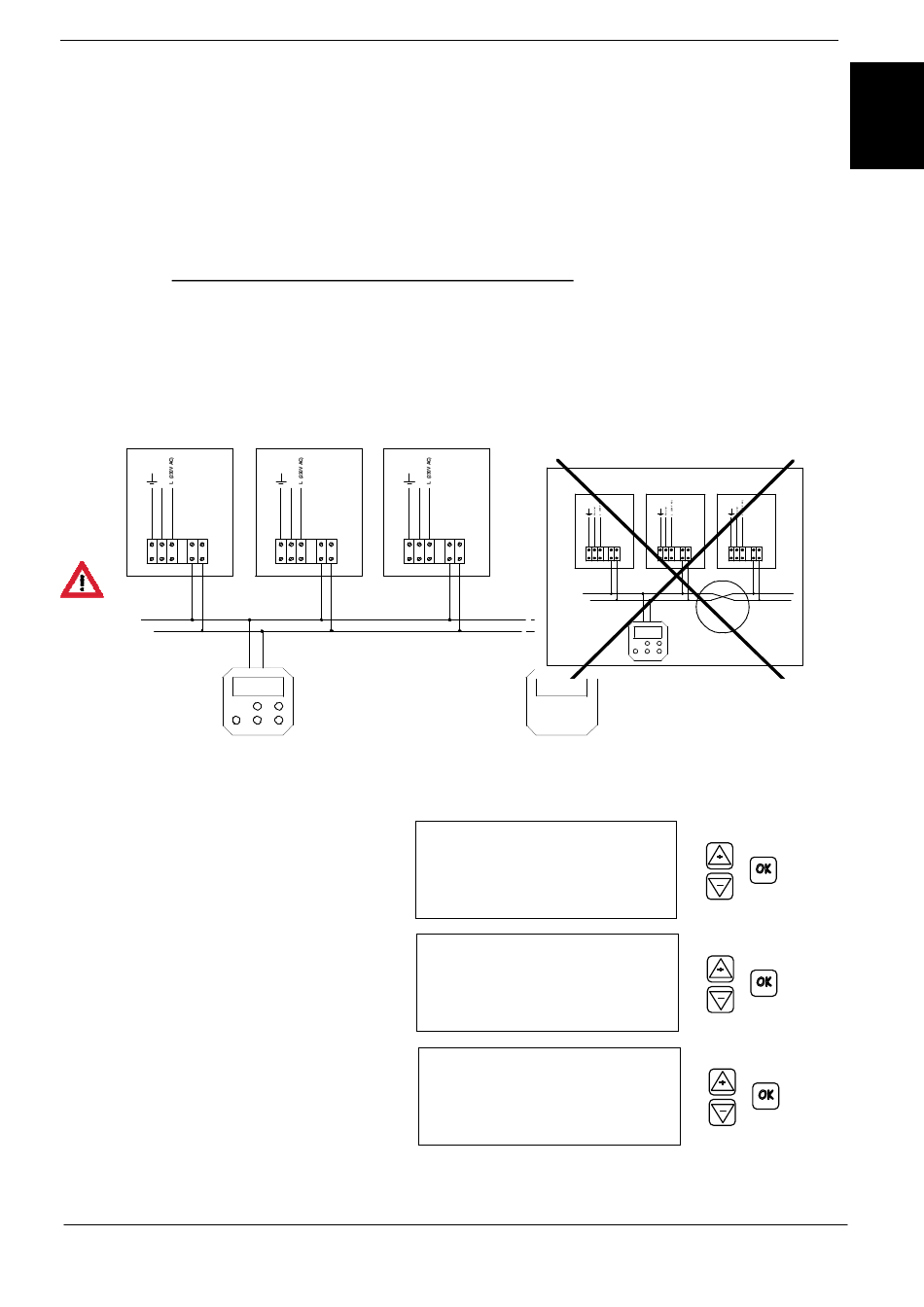

De voeler moet volgens schema aangesloten worden.
Op de 2-aderige aansluiting van de thermostaat en de heaters moet de externe voeler worden
aangesloten. Er kunnen tot 8 heaters worden aangesloten op 1 thermostaat.
Gebruik altijd de juiste bekabeling voor de thermostaat.
Specificaties: Signaal kabel, 1x2x0,8mm (afgeschermd en getwist), Maximale lengte 200 meter
Als de bekabeling te dun gekozen wordt zal het signaal te zwak zijn.
Als de bekabeling niet afgeschermd of getwist is, kunnen er EMC invloeden optreden bij langere
lengtes.
Houdt de thermostaat bekabeling altijd gescheiden van voedingskabels en andere 230V kabels.
Het niet volgen van deze richtlijnen kan ertoe leiden dat de installatie slecht functioneert en kan
eventueel zelfs leiden tot een defect in het toestel of thermostaat
1 2
3
4
5
14.2 Instellen van de thermostaat voor externe voeler.
De thermostaat moet zo worden ingesteld dat voor de temperatuurmeting de externe voeler gebruikt
wordt.
1. Activeer het menu met de M toets.
selecteer installateur OK
2. Er wordt om een toegangscode
gevraagd, met behulp van de + en –
toets toets dan 0543 in en bevestig
met OK.
3. Selecteer de optie externe voeler en
bevestig met OK.
Klokthermostaat Multi Therm C
1 2
3
4
5
1 2
T hermostat
22°C
T hermostaat
T ermosta to
T ermosta t
Heater 1
3
4
5
1
2
3
22°C
Menu
Instellingen
► Installateur
overwerken
toegangscode
0.5.4.3
installateur
DeltaT2 regeling
► externe voeler
View mode only
Heater 2
Heater 3
1 2
3
4
5
4 5
1
2
3
4 5
1
2
3
4 5
22°C
Remo te sensor
Externe sensor
So nde distance
Abstandsfü ler
Se nsore remo to
Czujn ik zewnet
Dalkovy senzor
Nuotol. ju tiklis
