RID16
Deze aansluittechnologie met prefab aansluitdoosmodules en plug-in-connectoren biedt
aanmerkelijke voordelen ten opzichte van conventionele bedradingssystemen:
• Veldinstrumenten kunnen worden weggenomen, vervangen of toegevoegd op elk
willekeurig moment tijdens normaal bedrijf. Communicatie wordt niet onderbroken.
• Installatie en onderhoud zijn significant eenvoudiger.
• Bestaande bekabelingsstructuren kunnen worden gebruikt en direct worden uitgebreid, bijv.
bij het aanleggen van nieuw sterverdelingen gebruik makend van 4-kanaals of 8-kanaals
verdeelmodules.
Afscherming voedingskabel/T-box
Gebruik altijd kabelwartels met goede EMC-specificaties, indien mogelijk met wrapround-
kabelafscherming (irisveer). Hiervoor zijn minimale potentiaalverschillen nodig en mogelijk
potentiaalvereffening.
• De afscherming van de PA-kabel mag niet worden onderbroken.
• De afschermingsaansluiting moet altijd zo kort mogelijk worden gehouden.
In het ideale geval, moeten kabelwartels met irisveer worden gebruikt voor de aansluiting van
de afscherming. De irisveer, die zich in de wartel bevindt, verbindt de afscherming met de T-
box-behuizing. Het afschermingsvlechtwerk zit onder de irisveer.
Wanneer de schroefdraad wordt vastgedraaid, wordt de irisveer tegen de afscherming gedrukt
waarbij een geleidende verbinding wordt gemaakt tussen de afscherming en de metalen
behuizing.
Een aansluitdoos of stekkerverbinding moet worden gezien als onderdeel van de afscherming
(kooi van Faraday). Dit geldt met name voor dozen op afstand wanneer deze worden
aangesloten op een PROFIBUS® PA-instrument via een insteekbare kabel. In dergelijke
situaties, moet een metalen connector worden gebruikt waarbij de kabelafscherming is
aangesloten op de behuizing van de connector (bijv. voorafgesloten kabels).
2
1
1.1
1.2
10

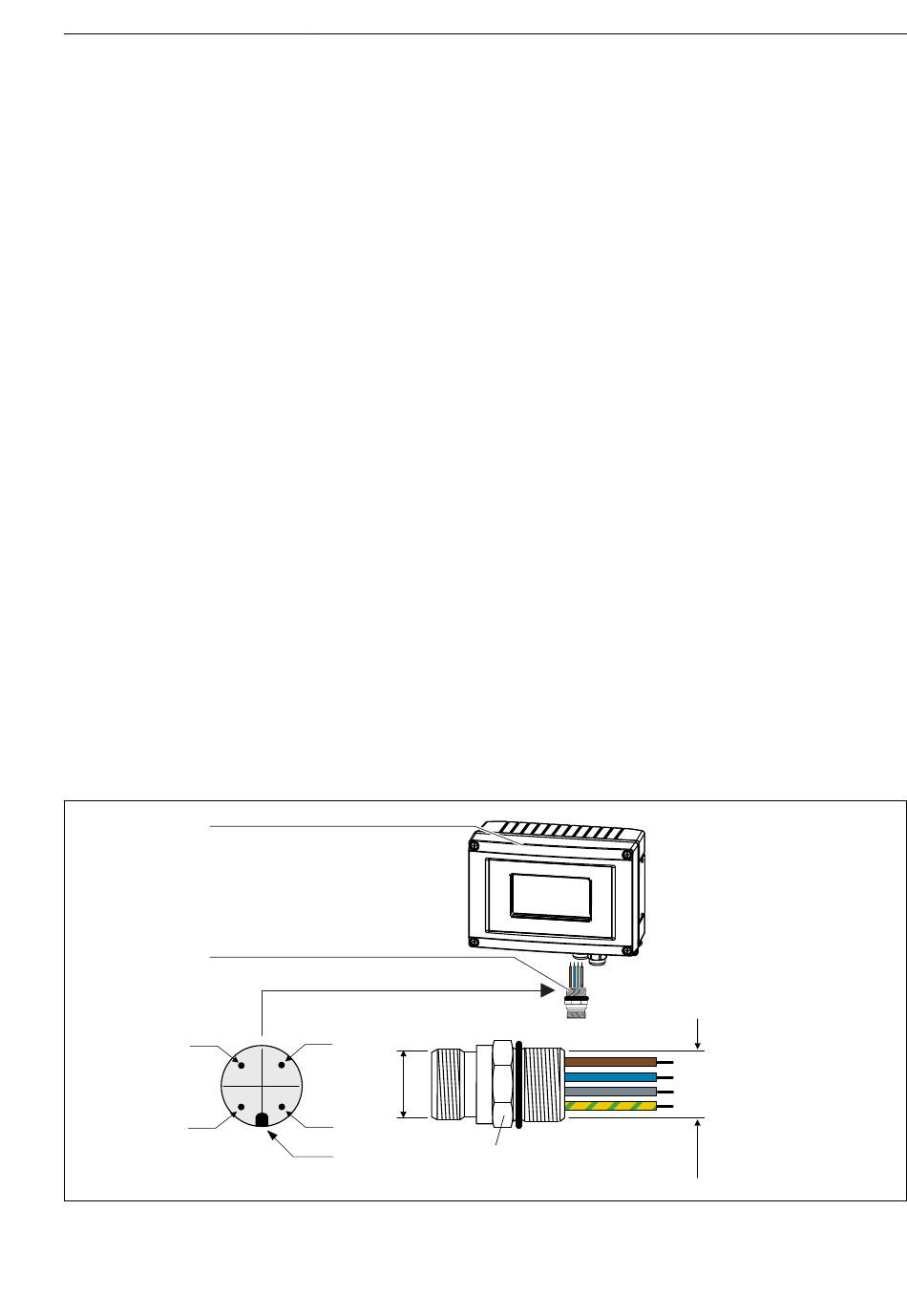

Connectoren voor aansluiting op de PROFIBUS® PA-veldbus
Endress+Hauser
1.3
D
1.4
1.5
SW/AF 26
Bedrading
M20x1.5 /
NPT 1/2"
A0021545
17
