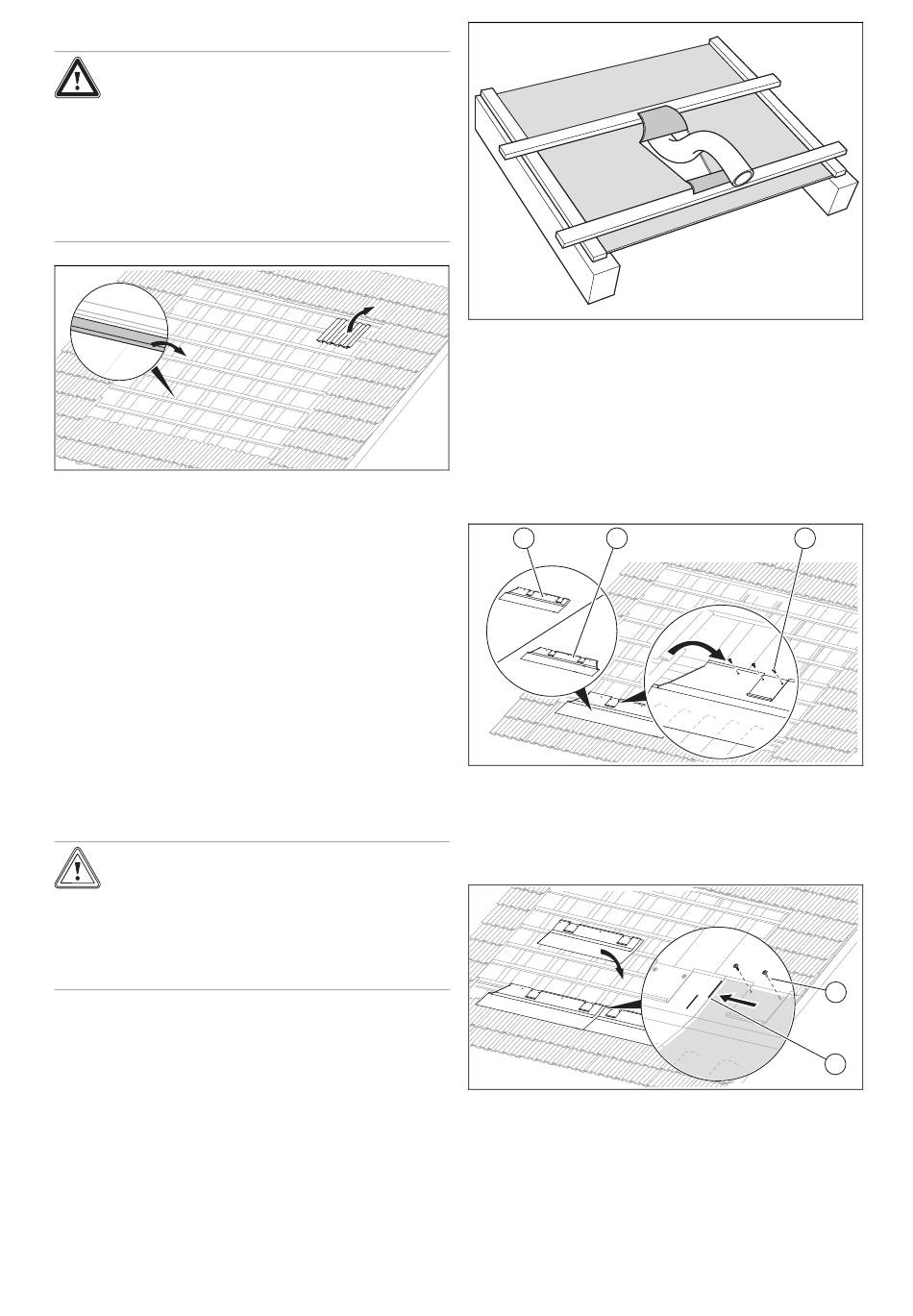

4.1.5
Inbouwveld bepalen
Gevaar!
Gevaar door instorting!
Controleer bij gebruik van aanwezige daklat-
ten voor de bevestiging, altijd de daklatten op
voldoende draagkracht.
▶
Monteer de collectoren alleen op daken
met voldoende draagvermogen.
▶
Schakel eventueel een vakman in.
1.
Houd tot de dakranden en de daknok een afstand van
minimaal 1 m aan.
2.
Monteer de collectoren niet op een dakrand.
3.
Bepaal aan de hand van de maten het inbouwveld op
het dak.
Maten van het inbouwveld (→ Pagina 21)
4.
Haal de pannen weg.
5.
Breng overeenkomstig de afbeelding in de bijlage extra
daklatten aan. (→ Pagina 21)
–
Houd om te waarborgen dat de voorstukken vlak
aanliggen en niet worden vervormd (bijv. door
sneeuwbelasting), de afstanden (D) en (E) aan.
6.
Waarborg, dat de uiteinden van de daklatten in het
midden op een dakspant liggen.
7.
Schroef de daklatten op elke dakspant vast met één
van de meegeleverde schroeven nr. 3.
4.1.6
Dakdoorvoer voorbereiden
Opgelet!
Schade aan gebouwen door indringend
water!
Bij een ondeskundige dakdoorvoer kan water
in het gebouw dringen.
▶
Zorg voor een deskundige dakdoorvoer.
10
1.
Snijd de onderspanbaan V-vormig in.
2.
Sla de bovenste bredere lap op de daaroverliggende
en de onderste smallere lap op de daaronderliggende
daklat om.
3.
Bevestig de onderspanbaan strak aan de daklat om het
vocht aan de zijkant te doen aflopen.
4.2
Montage in dak uitvoeren
4.2.1
Onderste frame aanbrengen
1
2
1.
Hang het linker voorstuk (1) in de daklat.
2.
Bij de montage van een enkele verticale collector hangt
u het voorstuk (2) in de daklat.
3.
Schroef het voorstuk met 6 schroeven nr. 1 (3) op de
daklat.
4.
Schuif het volgende voorstuk tot aan de markering (2)
op het eerste voorstuk.
5.
Schroef het voorstuk met 6 schroeven nr. 1 (1) op de
daklat.
6.
Bevestig overeenkomstig het aantal collectoren de
overige framedelen van links naar rechts.
7.
Sluit het veld met het rechter voorstuk af.
Montagehandleiding auroTHERM 0020298425_00
3
1
2
