Lillevilla 128-0
Beste klant,
Lees deze handleiding helemaal door, voordat u uw blokhut
opbouwt. Indien iets niet duidelijk is, dient u eerst advies in
te winnen bij de verkoper.
Als u vervangende onderdelen nodig hebt, gebruik dan de
onderdelenlijst in deze handleiding en vul hierop zeker het
garantienummer in, voordat u de lijst voor de verdere
afhandeling aan uw verkoper geeft.
Om een garantiegeval te melden,
hebt u een garantiecode nodig.
Die vindt u op de laatste pagina van
deze montagehandleiding en op een
sticker op de verpakking van
Controle in de fabriek door:________________________
Verder:
Voor de opbouw van de blokhut zijn bepaalde houtbewerkings-
vaardigheden vereist. Met plezier raden wij u een professioneel
montageteam aan.
Neem de algemene en lokale bouwvoorschriften in acht en zorg
ervoor dat de funderingen en bevestigingen voldoen aan wat is
voorgeschreven!
Deze zijn niet meegeleverd.
Wandplanken
Fundering
Buitenmaat wanden
Dakoppervlakte
Nokhoogte
Deurbladafmeting
Gewicht
Deze gegevens kunnen licht afwijken.

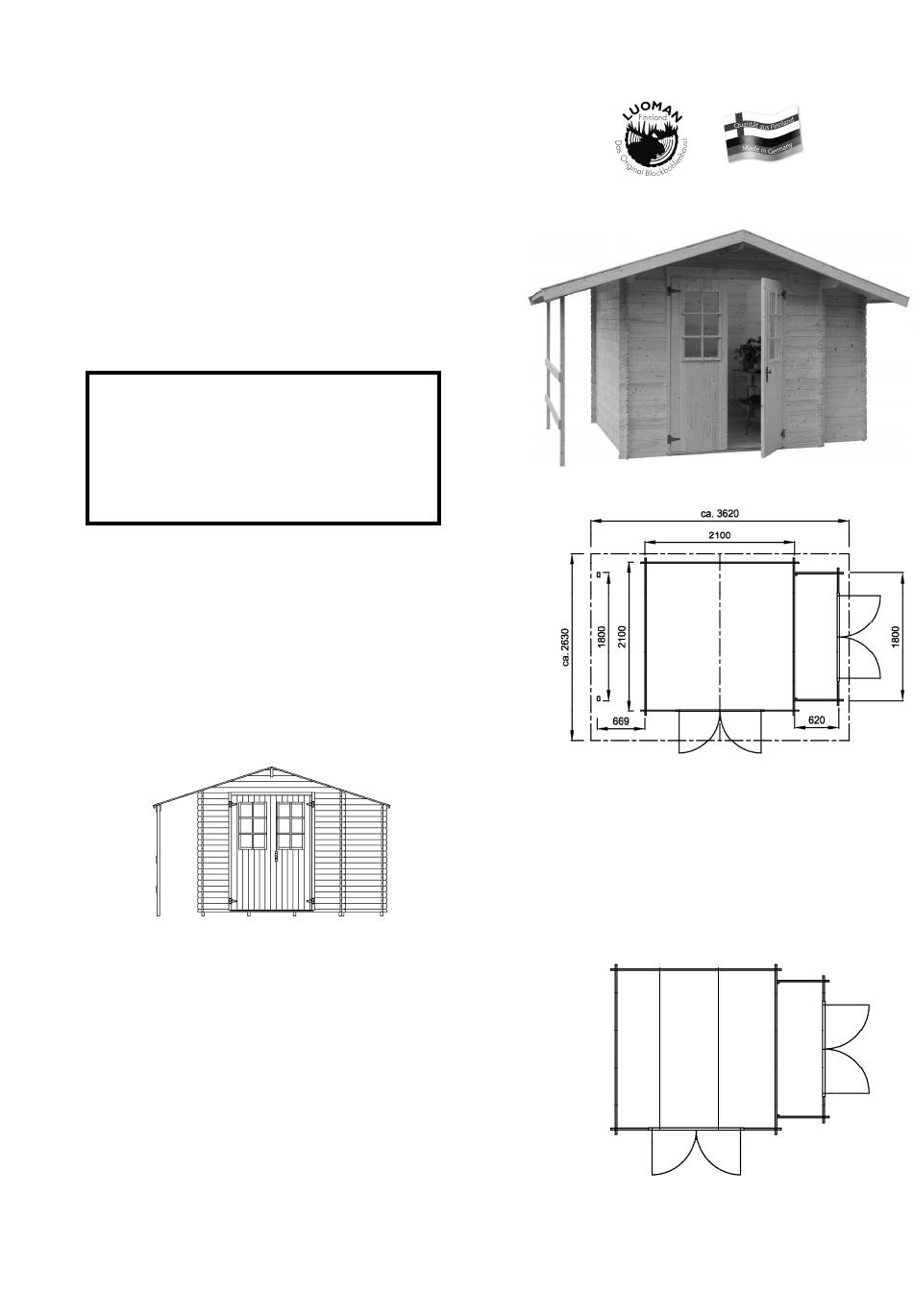

Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 1
de blokhut!
19 mm x 87 mm
2.100 mm x 2.100 mm
2.200 mm x 2.200 mm
9,7 m²
2.260 mm
1.200 mm b/1.700 mm h
402 kg
Blokhut met 19 mm wanddikte
Fundering 2.100 mm x 2.100 mm
Plattegrond en funderingsplan
(6 funderingsbalken)
Funderingsbalk 1-4 = 36 x 60 x 2.100 mm
Funderingsbalk 5-6 = 36 x 60 x 1.800 mm
1
2
3
4+5
6
Advertenties
Inhoudsopgave
Samenvatting van Inhoud voor Lillevilla 128-0
- Pagina 1 2.100 mm x 2.100 mm Buitenmaat wanden 2.200 mm x 2.200 mm Dakoppervlakte 9,7 m² Nokhoogte 2.260 mm Deurbladafmeting 1.200 mm b/1.700 mm h Gewicht 402 kg Deze gegevens kunnen licht afwijken. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 1...
-
Pagina 2: Frequente Fouten Bij De Constructie Van Blokhutten
Schuif de dak- en/of werden te strak in elkaar zet uit in vochtige perioden en vloerplanken niet te strak in geschoven. komt omhoog. elkaar, zodat er enige speling blijft. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 2... - Pagina 3 Dit geldt niet voor de vermelde wand-, dak- en vloerdikten. De funderingsmaat van de blokhutten wordt hierdoor niet beïnvloed. Alle vermelde afmetingen kunnen afwijken. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 3...
- Pagina 4 – niet helemaal uit te sluiten. Dat geldt ook voor verschillen door noesten en loskomende noesten. Ons hout (dat natuurlijk afkomstig is uit Noorse bossen die duurzaam worden beheerd) is met uitzondering van de geïmpregneerde onderdelen compleet Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 4...
- Pagina 5 Gebruik geen onderdelen die zichtbaar beschadigd of af te keuren zijn! Voor het versturen van evt. beschadigde onderdelen dient u, afhankelijk van het type en de grootte, rekening te houden met een periode van enkele werkdagen. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 5...
- Pagina 6 Tekening 1 Blokhut voorwand A Blokhut achterwand B Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 6...
- Pagina 7 Blokhut zijwanden Deur blokhut Aanbouwkast Deur aanbouwkast Zijdeel Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 7...
- Pagina 8 Alleen een perfect waterpas geïnstalleerde fundering met voldoende draagvermogen garandeert een optimale stabiliteit en perfecte zitting van de planken, de dubbele deur en het afdak. Max. 50 cm Tekening 2 Funderingsbalken Betonstroken Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 8...
-
Pagina 9: Opbouw Van De Wanden En Inbouw Van De Dubbele Deur
Als toch een stuk plankuiteinde zou afbreken, heeft dat geen negatieve gevolgen en kan het gemakkelijk met wat houtlijm worden gerepareerd. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 9... - Pagina 10 2-3 mm Construeer nu volgens tekening 1 de wanden laag per laag verder tot de 6e zijwandplank. Let erop dat de zijwanden met de langere planken C2 worden afgesloten. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 10...
- Pagina 11 Eerst wordt de metalen drempel in het midden van de deuruitsparing gelegd en met drie schroeven door de voorgeboorde gaten op de onderste wandplank A1 bevestigd. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 11...
- Pagina 12 De afstand tussen de linker en de rechter kant moet bovenaan en onderaan precies 1.215 mm bedragen. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 12...
- Pagina 13 Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 13...
- Pagina 14 Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 14...
- Pagina 15 Voor extra bescherming tegen opwaartse wind- en zuigkrachten moeten de plinten afwisselend op de vloerdelen en wandplanken vastgeschroefd of -gespijkerd worden. Boor de gaten voor! Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 15...
-
Pagina 16: Montage Van De Aanbouwkast
179 cm) exact loodrecht (waterpas!) op de blokhutwand geschroefd. Let op: leg eerst een vloerdeel (18 x 87 x 600 mm) tegen de halve wandplanken. De wandaansluitingslijsten worden op deze vloeredelen geïnstalleerd. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 16... - Pagina 17 3 lijsten 2 x G2 en 1 x G3 en de metalen drempel het deurkozijn te monteren en in de uitsparing in de wand te installeren. Tekening D. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 17...
- Pagina 18 Als de deur goed is gepositioneerd, spijkert u ook het deurkozijn vast op elke wandplank E2. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 18...
- Pagina 19 Hij mag niet boven de gevels uitsteken. Om aan de statische eisen te voldoen, moeten de gordingen met behulp van schroeven of 2 schuine spijkers aan de puntgevels worden bevestigd. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 19...
- Pagina 20 ‘krimpen’ of kleiner worden en dan in vochtige periodes weer uitzetten. Een stabiele en vaste verbinding tussen de fundering, de blokhut en het dak is ook zeer belangrijk voor de duurzaamheid. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 20...
- Pagina 21 17 x 87 x 1.850 Gording 16 x 95 x 2.600 mm Steun 36 x 60 x 1.680 mm Balustradeplank 16 x 95 x 1.800 mm Tekening 11a Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 21...
- Pagina 22 11c weergegeven op de steunpalen worden vastgespijkerd. Ze zorgen voor extra stabiliteit en een praktische afbakening. De steunpalen moeten veilig op uw fundering worden bevestigd. Tekening 11b Tekening 11c Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 22...
- Pagina 23 Bij de dakplanken (en dit geldt ook voor de vloerplanken) mag de messing niet te strak in de groef worden geschoven. Laat een beetje speling, zodat het hout kan werken en de dakconstructie niet omhoogkomt of welft! Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 23...
- Pagina 24 (aan de buitenkant!), zorg dat alles goed gepositioneerd is en schroef alles vast. Voor de afdichting raden wij silicone aan. Monteer de kruisroeden, die met de lijsten D7 en D8 worden gevormd. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 24...
-
Pagina 25: Bescherming En Onderhoud Van Hout
Evt. inkepingen aan de uiteinden van de plinten hebben geen functie en moeten bij het op maat zagen worden verwijderd. Bovenstaande punten kunnen geen reden zijn voor reclamaties. Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 25... - Pagina 26 Dakbedekking, profielplank 16 x 87 x 1.850 Dakbedekking, profielplank 16 x 72 x 1.850 Windverankering 28 x 28 x 1.800 Montageblokje 250 mm lang Schroeven, spijkers enz. 1 zakje Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 26...
- Pagina 27 21 x 57 x 1.510 Kozijn voor deur, bovenkant 21 x 57 x 1.350 Metalen drempel 12 x 37 x 1.253 Afgehandeld door: ______________________________________ Adviseur: ______________________________________ Adres: ______________________________________ ______________________________________ Blokhut Lillevilla 128-0 19 mm 87er WB NF, montagehandleiding 26-05-2015 pagina 27...
