Inpassing
Hydraulische aanpassing
Instelling van de hydraulische aanpassing van het buffervat
Retour
hydraulische aanpassing met serieel
geschakelde buffervaten (aanvoer/
retour)
Buffervat
hydraulische aanpassing met
parallel geschakelde buffervaten
(multifunctionele buffervaten)
AANWIJZING
Een buffervat vereist een externe retourtemperatuurvoeler
(TRLext).
Menggroep 1
Menggroep 1
Instelling van de functie van de mengklepsturing

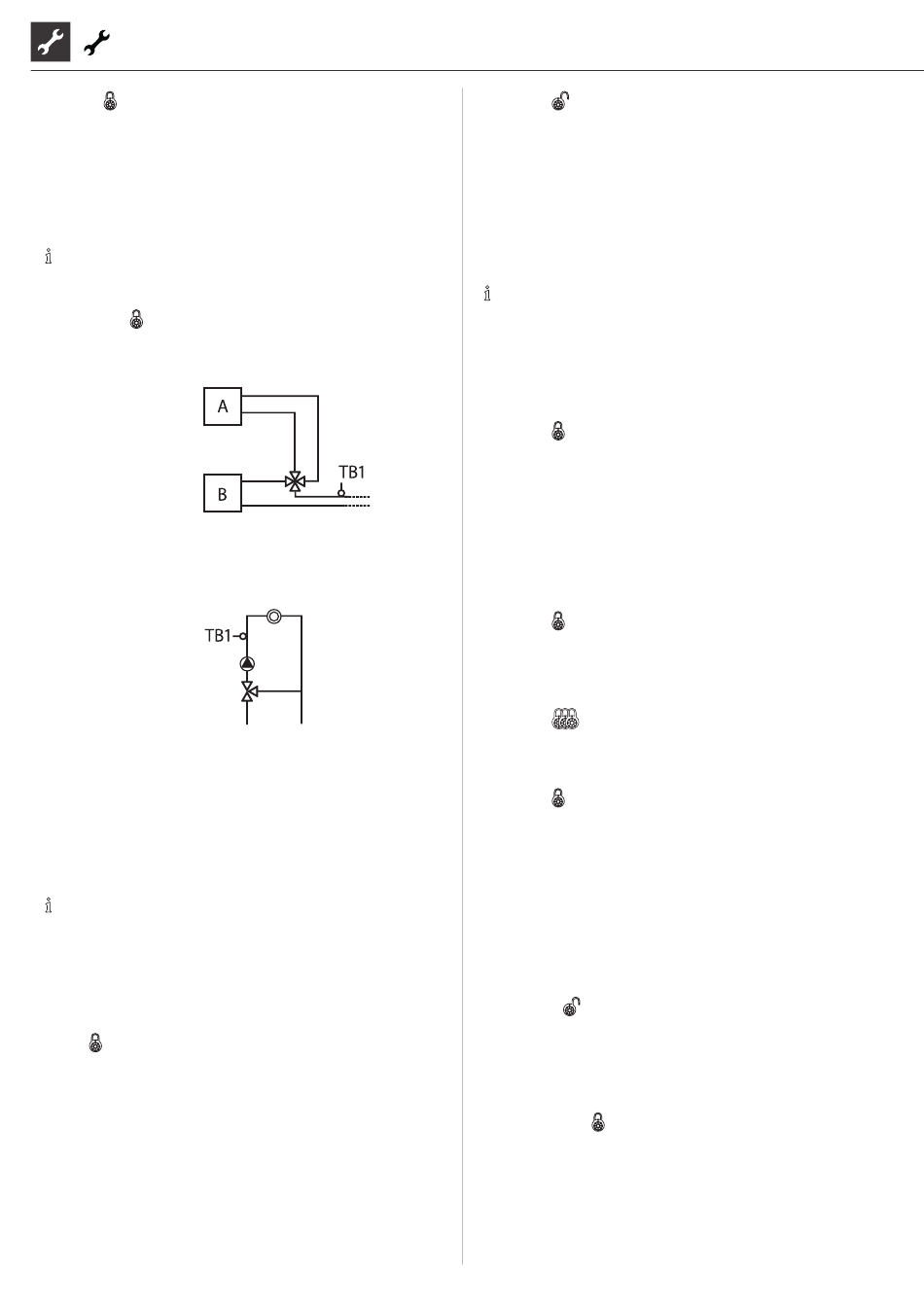

Laden
Mengklep dient als ladingsmengklep,
bijvoorbeeld voor een ketel
A
B
TB1 Temperatuurvoeler aanvoer
Ontladen
Mengklep dient als regelmengklep,
bijvoorbeeld voor een vloerverwarming
TB1 Temperatuurvoeler aanvoer
Koelen
Activering van de koelfunctie (alleen
LWD reversibel actief)
Indien er een mengklep aanwezig is,
dan dient deze regelmengkleper voor
de koelfunctie
Nee
Mengklep heeft geen functie
AANWIJZING
Bij LWD reversibel kan MK1 ook zonder uitbreidingsprint-
plaat met installateur- of klantenservicetoegang op 'Ver-
w+koel' of 'Koelen' worden ingesteld. De koeling wordt bij
integratie "Retour via TB1-sensor (bij gebrugd TB1-con-
tact via TVL-sensor) of bij integratie "buffervat" via TR-
Lext-sensor geregeld.
Storing
Storing
zonder ZWE
bij storing van de warmtepomp worden
aangesloten ZWE slechts ingeschakeld
wanneer retourtemperatuur
< 15 °C (vorstbescherming); (alleen
verwarming)
Verwarmen
Warmwater
met ZWE
bij storing van de warmtepomp worden
aangesloten ZWE ingeschakeld naar
gelang van de behoefte (Verw en Tapw)
24
Ketel
Warmtepomp
(verplicht)
Technische wijzigingen voorbehouden | 83055600dNL – Vertaling van de originele handleiding (HMD 2) | ait-deutschland GmbH
Tapwater 1
Warm tapwater 1
Voeler
De bereiding van warm tapwater
wordt via een sensor met hysterese
(fabrieksinstelling: 2K) in het
tapwaterbuffervat gestart of beëindigd.
Therm. (=Thermostaat)
De bereiding van warm tapwater
wordt via een thermostaat op
tapwaterbuffervat gestart of
beëindigd. In de regelaar kunnen geen
temperaturen worden ingesteld.
AANWIJZING
Warm-tapwaterthermostaat aansluiten op dezelfde klem-
men als de warm-tapwatertemperatuurvoeler (laagspan-
ning). De warm-tapwaterthermostaat moet geschikt zijn
voor laagspanning (potentiaalvrij contact).
Thermostaat gesloten (= signaal aan) = aanvraag van warm
tapwater.
Tapwater 2
Warm tapwater 2
ZIP
ZIP betekent circulatiepomp.
De bijbehorende instellingen vindt u in de beschrijving van
de circulatiepomp in deel 1 van de gebruiksaanwijzing voor
de verwarmings- en warmtepompregelaar, programma-on-
derdeel "Warmwater", sectie "Circulatie tapwater".
BLP
BLP-instelling betekent dat de uitgang
ZIP tijdens de productie van warm
tapwater actief is en 30 seconden na
TW-productie uitschakelt.
Tapwater 3
Warm tapwater 3
met ZUP
aanvullende circulatiepomp draait
tijdens de productie van warm tapwater
zonder ZUP
aanvullende circulatiepomp draait niet
tijdens de productie van warm tapwater
Tapwater 4
Warm tapwater 4
Berek.ret.t
warmtepomp tracht de instelwaarde
van de warm-tapwatertemperatuur te
bereiken
Tapwater 5
Warm tapwater 5
met HUP
Verwarmingscirculatiepomp draait altijd
tijdens de productie van warm tapwater
zonder HUP
Verwarmingscirculatiepomp draait niet
tijdens de productie van warm tapwater
par. HUP
Verwarmingscirculatiepomp loopt pa-
rallel aan de bereiding van warm drink-
water, als er een verwarmingsverzoek
bestaat. Bij het overschrijden van de
verwarmingsgrens wordt de verwar-
mingscirculatiepomp uitgeschakeld.
BW+WP max
maximale looptijd warm-
tapwaterproductie + warmtepomp
Na het verstrijken van de ingestelde tijd wordt ZWE
in de warm-tapwaterproductie ingeschakeld, doch
uitsluitend wanneer deze eerder in de verwarmingsmodus
gedeblokkeerd was!
Ontdooicycl. max
Ontdooicyclustijd, maximale tijd tussen
twee ontdooiprocessen
De in te stellen tijd kunt u vinden in de installatie- en
gebruikershandleiding bij het betreffende L/W-apparaat.
