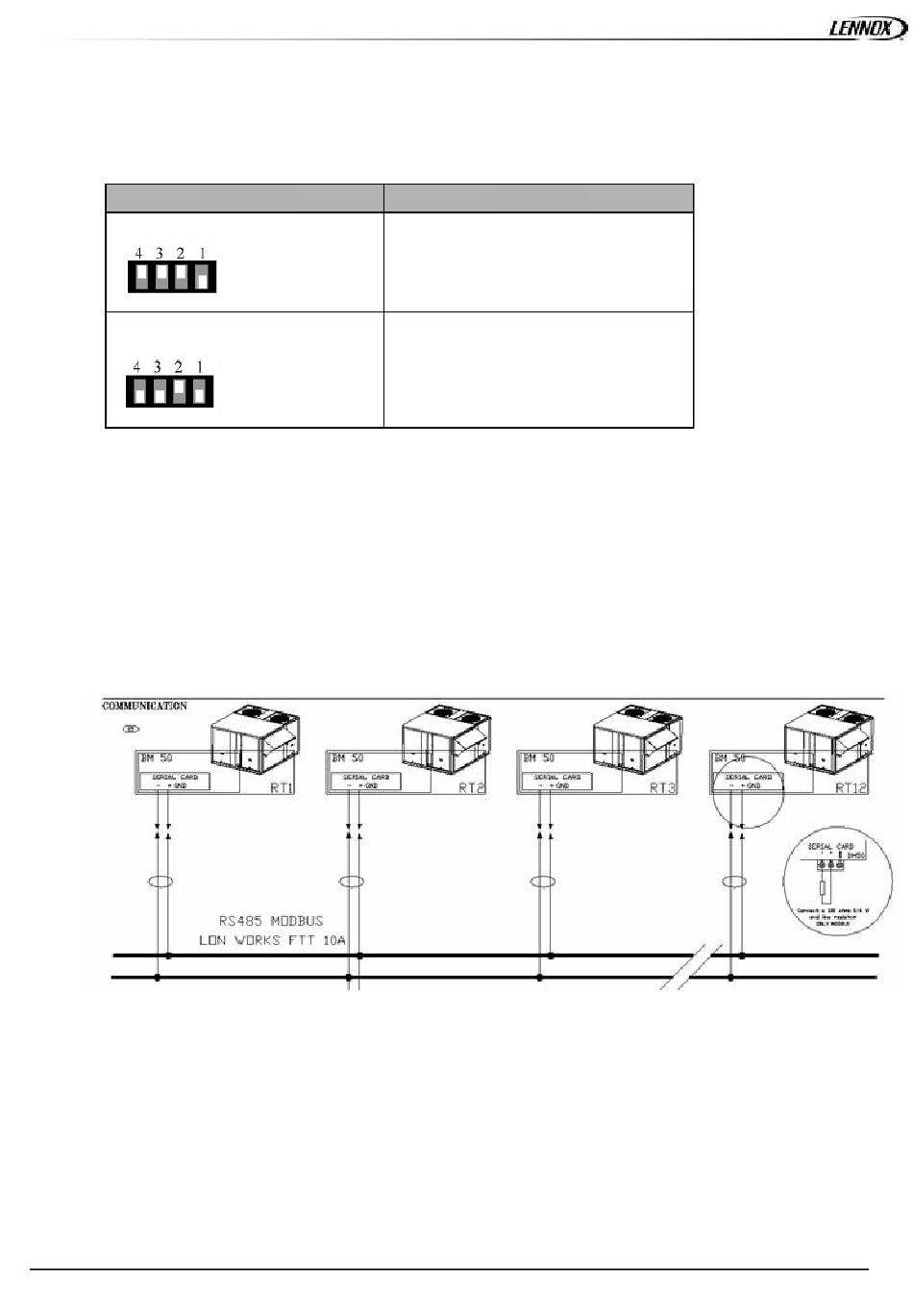

1.4.7.Configureerbare seriële poort
De configuratie van de fysieke seriële modus vindt plaats via een set van 4 dipswitches die zich aan
de linkerkant van de unit bevinden. De instellingen van de switches vindt u in onderstaande tabel
(NB: switch 1 is de meest rechter).
NB: de 3 switchconfiguraties die hierboven zijn afgebeeld, zij n de enige configuraties die
tev redenstellende resultaten opleveren. Zie de belangrijke opmerkingen over deze configuratie
op de v olgende pagina.
Waarschuwing: In tegenstelling tot mededelingen op het label is sw itch 2 gereserveerd en moet
UIT blijven. Switch 3 & 4 moeten in dezelfde positie staan (allebei AAN of allebei UIT). Wanneer ze
AAN staan, is de unit aangesloten op de interne polarisatie (type 680 Ohm) en afsluitw eerstanden
(type 120 Ohm).
Deze configuratie is alleen van toepassing op RS4xx-lij nen, volgens best practices.
2. INSTALLATIE
2.1.
Aansluitingen op de units
De communicatiebus wordt aangesloten op de Climatic™ op de ' S erial Card'-aansluiting van de dochterkaart van de BM50.
Een steraansluiting wordt niet aanbevolen. Voor een perfecte werking wordt aanbevolen max 2 kabels per unit
aan te sluiten.
Er moet een weerstand van 120Ω 1/4W worden aangesloten op de laatste unit tussen aansluiting -&-.
Gebruik voor de aansluiting:
Kabellengte 0 tot 300m: AWG22 (0,34 mm²), 1 gekruist paar + afscherming.
Kabellengte 0 tot 1000m: LiYCY-P (0,34 mm²), 1 aderpaar volledig afgeschermd
De kabel mag niet langer zijn dan 1000m.
Voor een betere bescherming tegen elektromagnetische storingen beveelt Lennox het gebruik van LiYCY-P-kabel aan.
Een minimale softwareversie 50.20 is verplicht, waarbij de volgende CL50-variabelen moeten worden ingesteld:
- 3931 ID-adres, uniek voor elke unit,
- 3932-protocol ingesteld op de Adalink
- 3933 Baudsnelheid; ingesteld op 9600
Installatie- bedienings- onderhoudshandleiding (IOM) • ADALINK – 0907- D
Posities
UIT
AAN
UIT
AAN
Modus
RS422, RS485
ZONDER polarisatie- en afsluitweerstanden
RS422, RS485
MET polarisati e- en afsluitweerstanden
• 9•
