Hoofdstuk 4—Aansluitingen en opstelling
• Als u twee digitale MTR eenheden gebruikt, dan moet u de Sync Out aanslui-
ting van de eerste aansluiten op de Sync In aansluiting van de tweede - zoals
hierboven wordt getoond - zodat de tweede digitale MTR het eerst volgt.

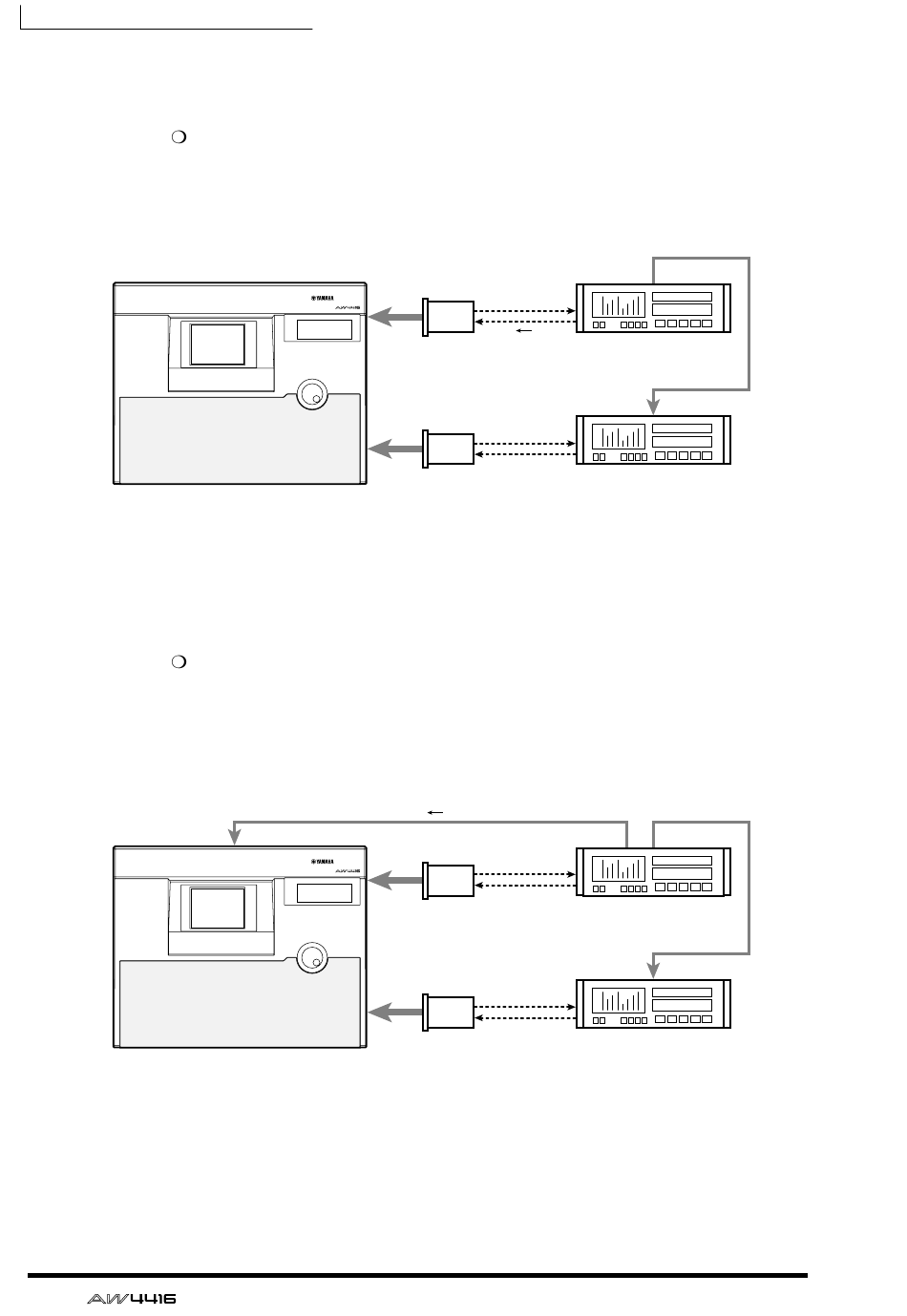

Met een digitale MTR als de word clock master (1)
Bij deze methode is de digitale MTR de word clock master, waardoor de
AW4416 synchroniseert aan de word clock in het ingangssignaal van de digitale
I/O kaart. Zet, bij deze methode, één van de 1/2–7/8 knoppen van de sleuf
waarop de digitale MTR is aangesloten aan.
AW4416
(word clock slave)
WORD CLOCK BRON SLOT 1 1/2–7/8
• Stel de digitale MTR zo in dat het zal werken aan de hand van zijn eigen
interne clock.
• Als u twee digitale MTR eenheden gebruikt, dan moet u de Sync Out aanslui-
ting van de eerste aansluiten op de Sync In aansluiting van de tweede - zoals
hier wordt getoond - zodat de tweede digitale MTR het eerst zal volgen.
Met een digitale MTR als de word clock master (2)
Bij deze methode is de digitale MTR de word clock master, waardoor de
AW4416 synchroniseert aan de word clock die wordt verstuurd via de word
clock uitgang van de digitale MTR naar de WORD CLOCK IN aansluiting van de
AW4416. Zet, bij deze methode, de WCLK IN knop aan.
Word Clock In
AW4416
(word clock slave)
WORD CLOCK BRON= WCLK IN
• Stel de digitale MTR zo in dat deze zal werken aan de hand van zijn eigen
interne clock.
• Als u twee digitale MTR eenheden gebruikt, dan moet u de Sync Out aanslui-
ting van de eerste aansluiten op de Sync In aansluiting van de tweede, zoals
hier wordt getoond, zodat de tweede digitale MTR het eerst zal volgen.
70
— Bedieningshandleiding
PROFESSIONAL AUDIO WORKSTATION
OPTION
SLOT 1
OPTION
SLOT 2
Word clock
PROFESSIONAL AUDIO WORKSTATION
OPTION
SLOT 1
OPTION
SLOT 2
Word clock
Digitale MTR
(word clock master)
Digitale MTR
(word clock slave)
Word Clock Out
Digitale MTR
(word clock master)
Digitale MTR
(word clock slave)
Sync Out
Word
clock
Sync In
Sync Out
Word
clock
Sync In
