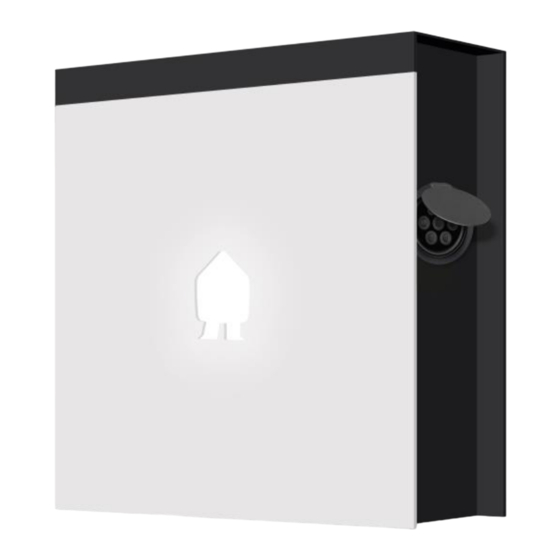

- Pagina 1 Smappee EV Wall HOME Installatiehandleiding Nederlands – Versie 2.0 – Juni 2023...
- Pagina 2 De specificaties en andere informatie in dit document werden op het moment van publicatie gecontroleerd op juistheid en volledigheid. Vanwege voortdurende productverbetering kan deze informatie op elk moment zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg onze online documentatie voor de meest recente informatie: https://www.smappee.com/nl/downloads/...
-
Pagina 3: Inhoudsopgave
4. Onderdelen ..................... 8 5. Technische specificaties ................10 6. De installatie voorbereiden ................13 7. Installatie en activering ................. 16 8. De EV Wall Home gebruiken ................. 32 Conformiteitsverklaring ..................36 Smappee EV Wall Home – Installatiehandleiding – Nederlands... -
Pagina 4: Inleiding
Deze installatie- en gebruikershandleiding vertelt je hoe je de Smappee EV Wall Home installeert en gebruikt. We raden je aan om de inhoud van deze handleiding zorgvuldig te lezen, om een veilige en correcte installatie te garanderen en alle geavanceerde functies van dit product ten volle te kunnen benutten. -
Pagina 5: Veiligheidsvoorschriften
2. Veiligheidsvoorschriften Veiligheidswaarschuwing Lees en volg de onderstaande veiligheidsinstructies volledig voordat je je Smappee EV Wall Home installeert, onderhoudt of gebruikt. De installateur moet ervoor zorgen dat het laadstation wordt geïnstalleerd in overeenstemming met de relevante nationale en lokale voorschriften. -
Pagina 6: Orde Bewaren
• Bewaar het laadstation in een droge omgeving binnen het temperatuurbereik dat is opgegeven in de technische specificaties. Smappee EV Wall Home – Installatiehandleiding – Nederlands... -
Pagina 7: Modellen
5425036931916 EV Wall Home Wit 1-fasig 7.4 kW socket EVW-132-BSR-E-W 5425036932722 EV Wall Home Wit 1-fasig 7.4 kW socket met sluiter EVW-132-C8R-E-W 5425036931992 EV Wall Home Wit 1-fase 7,4 kW Type 2 kabel 8m met kabelhouder EVW-332-BR-E-W 5425036932036 EV Wall Home Wit 3-fasig 22 kW socket... -
Pagina 8: Onderdelen
1. 1 x 8 m kabel met open uiteinde naar type 2 EV-laadkabel 2. 1 x kabelbinder voor trekontlasting 3. 1 x EV-kabelhouder + 2 x schroeven + 2 x pluggen 4. 1 x M32 kabelschroefverbinding voor EV-laadkabel Smappee EV Wall Home – Installatiehandleiding – Nederlands... -
Pagina 9: Identificatielabel
Identificatielabel Het identificatielabel van je laadstation bevindt zich op de linker binnenkant van de EV Wall Home. 1. Fabrikant 2. Artikelnummer 3. Beoordeling 4. Productiedatum 5. QR-code met artikelnummer en serienummer 6. Serienummer 7. -
Pagina 10: Technische Specificaties
: 30 mA RCD Type A of B (volgens lokale regelgeving) Alleen van toepassing op de Franse markt. Let op: niet alle voertuigen ondersteunen het IT-systeem. In dat geval, of bij driefasig laden, kan een spanningstransformator nodig zijn. Smappee EV Wall Home – Installatiehandleiding – Nederlands... - Pagina 11 Kabel en houder: 4,9 kg Laadkabellengte 1 x 8 m Aansluiting voedingskabel Aansluitblok, flexibele geleiders tot 6 mm² of vaste geleiders tot 10 mm² Stationair/verplaatsbaar Vaste installatie Extern ontwerp Ingesloten montage Montagemethode Wall Smappee EV Wall Home – Installatiehandleiding – Nederlands...
- Pagina 12 Plaats het product daarom zoveel mogelijk op een beschutte plek om de levensduur van de materialen te optimaliseren. Smappee EV Wall Home – Installatiehandleiding – Nederlands...
-
Pagina 13: De Installatie Voorbereiden
Leid de voedingskabel naar de plaats waar het laadstation geïnstalleerd zal worden, samen met een ethernetkabel voor de internetverbinding (indien van toepassing). • Zorg ervoor dat er minstens 30 cm kabel beschikbaar is op de locatie van de EV Wall Home om deze gemakkelijk intern te kunnen aansluiten. •... -
Pagina 14: Routeer De Communicatiekabel
CT-metingen en Connect-gateway worden geplaatst. Hiervoor worden vier getwiste paren van een Cat 5- of Cat 6-netwerkkabel gebruikt. De Cat 5/6- kabel moet worden aangesloten op de RJ-45-poort van het relaisbord van de EV Wall Home met de 'A+B'-markering. -
Pagina 15: Gereedschap (Niet Inbegrepen)
Benodigdheden (niet inbegrepen) CAT 5/6 kabel en twee RJ45 aansluitingen voor bedrade communicatiekabel. Stroomvoedingskabels Adereindhulzen (6 mm²), voor gestrande voedingskabels 32 A stroomonderbreker Bij socket met sluiter 30 mA RCD type A or B Smappee EV Wall Home – Installatiehandleiding – Nederlands... -
Pagina 16: Installatie En Activering
7. Installatie en activering Deze procedure beschrijft de benodigde stappen voor de fysieke installatie van de EV Wall Home. LET OP: De installatie moet worden uitgevoerd door een gekwalificeerde professional die deze handleiding heeft gelezen en werkt in overeenstemming met de IEC 60364- normen. -
Pagina 17: Plaats De Ev Wall Home In De Juiste Positie
• Bij uitvoering met socket: M32 x 1, M20 x 1, M32-plug x 1. c. Bevestig de EV Wall Home-behuizing aan de montageplaat met de drie meegeleverde M4 x 6 mm HEX-schroeven. Smappee EV Wall Home – Installatiehandleiding – Nederlands... - Pagina 18 Aansluiting stroomvoorziening voor EV Wall Home socket en laadkabel a. Schuif de voedingskabel door de middelste kabelschroefverbinding. b. Snijd de voedingskabels op de juiste lengte en breng de adereindhulzen aan op elke geleider als er gestrande kabels worden gebruikt. c. Meet de weerstand van het aardingscircuit en controleer of deze binnen acceptabele grenzen ligt.
- Pagina 19 Deze versie van de EV Wall Home wordt normaal gesproken gebruikt in Frankrijk. Als je een versie met een socket hebt, ga dan door naar de volgende sectie. Omdat deze versie van de EV Wall Home geen geïntegreerde 30 mA RCD heeft, moeten de voedingskabels elders worden aangesloten.
-
Pagina 20: Ev-Laadkabelmontage (Alleen Versie Met Vaste Kabel)
EV-laadkabelmontage (alleen versie met vaste kabel) Deze sectie is enkel relevant als de EV Wall Home geleverd wordt met een vaste kabel. Als je een versie met een socket hebt, ga dan door naar de volgende sectie. a. Schuif de vaste laadkabel door de linker M32-kabelschroefverbinding en monteer de voedingsdraden op het aansluitblok aan de onderkant van het relaisbord. - Pagina 21 Monteer de aparte kabelhouder aan de muur in de buurt van de EV Wall Home. Aangezien de kabelaansluiting zich aan de rechterkant van de EV Wall Home bevindt, raden we aan om de kabelhouder aan dezelfde kant te monteren.
-
Pagina 22: Installatie In Distributiepaneel
Installeer de CT's zoals aangegeven op de schema's op de volgende pagina. Sluit deze aan op de meegeleverde CT Hub. c. Installeer de Smappee Connect en EV Wall Splitter. De Smappee Connect moet binnenin of in de buurt van het distributiepaneel worden geplaatst. Hij vereist een stabiele internetverbinding via wifi of ethernet. -
Pagina 23: Aansluitschema Ev Wall Home - Enkelfasig (1P+N)
Aansluitschema EV Wall Home - enkelfasig (1P+N) Als je een driefasige versie van de EV Wall Home hebt gekocht, is het mogelijk om deze aan te sluiten op een enkelfasige installatie. In dit geval selecteer je enkelfasig in de app en volg je de instructies in de app. -
Pagina 24: Aansluitschema Ev Wall Home - 3-Fasig (3P+N)
Aansluitschema EV Wall Home - 3-fasig (3P+N) Smappee EV Wall Home – Installatiehandleiding – Nederlands... - Pagina 25 België, Noorwegen en Frankrijk. Als dit niet van toepassing is, kun je dit gedeelte overslaan. Wanneer een EV Wall Home wordt geïnstalleerd in een residentiële installatie met een 3P (3 x 230 V) Delta-netaansluiting, moet er rekening worden gehouden met enkele extra vereisten. Je kunt...
- Pagina 26 (uitgangszijde) gaat. Koppel de L2 van de voedingskabel niet los! Als je een EV Wall Home installeert op een 3 x 230 V driehoeksnetaansluiting zonder transformator, dan moeten de Infinity-componenten in de verdeelkast aangesloten worden zoals hieronder afgebeeld: Smappee EV Wall Home –...
- Pagina 27 3 x 400 V ster met nulleider, dan kan de voeding van het laadstation op de gebruikelijke manier worden aangesloten. Raadpleeg hiervoor de foto's op de vorige pagina's. De aansluiting in de verdeelkast is nog steeds een beetje anders, zoals te zien is in het schema hieronder. Smappee EV Wall Home – Installatiehandleiding – Nederlands...
- Pagina 28 Wanneer een transformator wordt gebruikt in combinatie met een 3 x 230 V delta- topologie, is de aankoop van een extra Smappee Power-box vereist. Deze wordt in het distributiepaneel geplaatst. In dit geval wordt de Power Box in de EV Wall Home overbodig en moeten beide RJ10-kabels losgekoppeld worden.
- Pagina 29 Monteer het frontpaneel door de 12-pins-stekker aan te sluiten op de printplaat die op het frontpaneel is bevestigd. Zorg ervoor dat je een klik hoort wanneer je de 12-pins-stekker aansluit. c. Monteer de meegeleverde M4-moeren en draai ze vast Smappee EV Wall Home – Installatiehandleiding – Nederlands...
-
Pagina 30: De Ev Wall Home Inschakelen
De EV Wall Home inschakelen Zorg ervoor dat de RCD-schakelaar op 'On' staat voordat je de EV Wall Home sluit. a. Controleer of alle verbindingen veilig zijn. b. Schakel de EV Wall Home in. c. Controleer de status-LED's: o Power Box: groen knipperend licht tussen poort A en B (1 x per 3 seconden) -
Pagina 31: Activatie
Deze procedure wordt uitgevoerd met de Smappee mobiele app. Je kunt deze downloaden in de Apple App Store voor iOS of de Google Play Store voor Android-telefoons. De Smappee App leidt je door de verschillende stappen om alle vereiste informatie in te vullen. •... -
Pagina 32: De Ev Wall Home Gebruiken
1. Plug in en laad: Sluit gewoon je kabel aan en begin met laden. 2. Swipe en laad: Sluit de kabel aan, swipe je kaart en begin met laden. 3. Scan en laad: Sluit de kabel aan, scan de QR-code in de Smappee-app en begin met laden. Hieronder vind je de verschillende laadsequenties. -
Pagina 33: Swipe En Laad
Andere EV-bestuurders kunnen dit laadstation gebruiken en betalen met een RFID-kaart/token van een externe eMSP. Dit kan via Smappee's eigen CPO of via een CPO van een derde partij. Publiek laden wordt geactiveerd via het Smappee-dashboard. Raadpleeg de Smappee Academy voor meer informatie. - Pagina 34 Smappee-dashboard. Raadpleeg de Smappee Academy voor meer informatie. Starten met laden Stoppen met laden Meer informatie over het gebruik van de Smappee EV Wall Home is te vinden op: support.smappee.com/hc > Smappee EV Line Smappee EV Wall Home – Installatiehandleiding – Nederlands...
-
Pagina 35: Led Status
Raadpleeg de handleiding of is onbeschikbaar. neem contact op met je leverancier voor meer informatie en verdere stappen. Rood knipperend Je laadkaart is niet Neem contact op met de geautoriseerd. leverancier van je laadkaart. Smappee EV Wall Home – Installatiehandleiding – Nederlands... -
Pagina 36: Conformiteitsverklaring
Metering Function : IEC 61010-1 Ed 3.0 (2010-06) + A1:2016 AC Charging equipment : IEC 61851-1 (2017) / EN61558-1 Other applicable standards and certifications: IEC 60364, IEC 62192-1, IEC 62192-2 Harelbeke, Belgium, April 21, 2021 Authorized signatory Stefan Grosjean Smappee EV Wall Home – Installatiehandleiding – Nederlands...
