Optioneel: monteer de Connect binnen in het gebouw
In sommige zeldzame gevallen kan het nuttig zijn dat de Smappee Connect van de EV Wall Lite wordt
verwijderd en in het gebouw wordt gemonteerd.
Dit kan een optie zijn als de eigenaar zich zorgen maakt over de veiligheid van de internetverbinding
en niet wil dat een Ethernet-kabel het gebouw verlaat.
Een tweede reden kan zijn dat de eigenaar kiest voor een Wi-Fi internetverbinding en het signaal
niet sterk genoeg is om de EV Wall Lite te bereiken.
Het is mogelijk om de Connect van de EV Wall Lite te verwijderen en in het gebouw te monteren.
Voor dit soort configuratie zijn enkele extra componenten vereist, die niet zijn
inbegrepen.

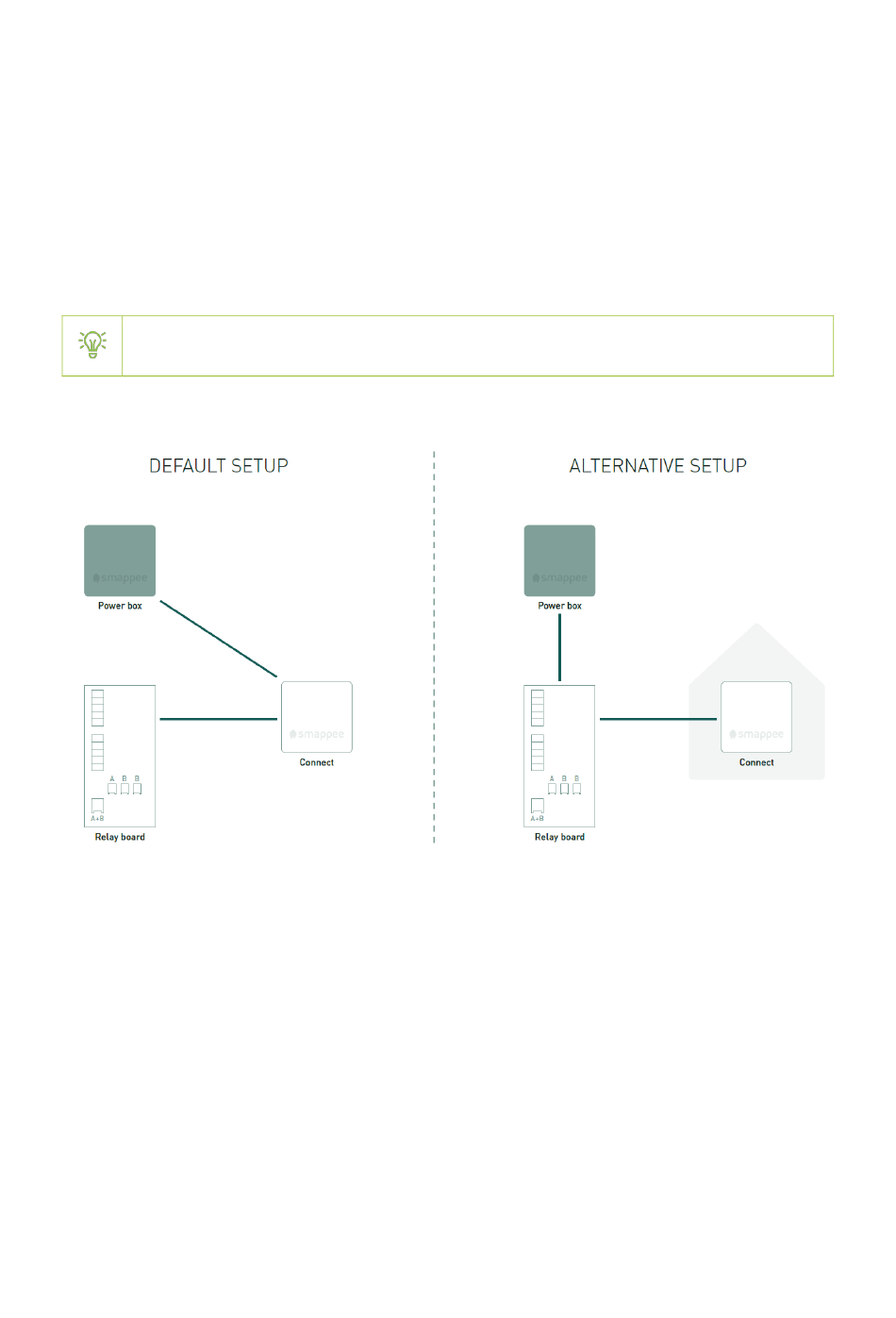

Hieronder vindt u een schematisch overzicht van hoe deze alternatieve installatie kan worden
gerealiseerd.
Volg de onderstaande stappen om de juiste verbindingen tussen alle componenten te maken.
a. Verwijder de RJ10-datakabels van de Connect.
b. Sluit de RJ10-kabel van de B-poort van de Power Box aan op een van de B-poorten van het
relaisbord.
Let op dat u deze kabel niet op de A-poort van het relaisbord aansluit.
c. Monteer de Connect op de gewenste plek. Om dit te bewerkstelligen is een extra DIN
montageplaat of wandmontageplaat nodig (niet meegeleverd).
d. Leid een Ethernet-kabel voor de internetverbinding naar de Connect. Sluit de Ethernet-kabel aan
op de RJ45-poort van de Connect (niet meegeleverd).
e. Leid een RJ10-datakabel van de Connect naar de EV Wall Lite. Sluit deze datakabel aan op één
van de B-poorten van de Connect (niet meegeleverd).
f.
Leid de RJ10-datakabel door de rechter kabelwartel.
g. Sluit de nieuwe RJ10-datakabel aan op de resterende B-poort van de printplaat.
Let op dat u deze kabel niet op de A-poort van het relaisbord aansluit.
Smappee EV Wall Lite – Installatiehandleiding – Nederlands
