Interface Rev-812
draadloze interface (
Deze uitgebreide Rev-812 interface heeft 3 functies en vervangt de oude ontvanger.
A. Het in en uitschakelen van een CV-installatie of stadsverwarming
B. Het in en uitschakelen van elektrische vloerverwarming en/of pompen
C. Het voeden van een EasyComfort 540 en 544 WiFi
Specificatie:
Voeding : Draadloze interface-unit 100-230 VAC - 50/60Hz.
1. Voeding
: 230 VAC (zie aansluitschema)
2. Relais contact : 16 Amp – 230 VAC (geschakelde voeding)
3. Relais contact : 5 Amp. – 230 VAC (potentiaal vrij)
4. Voeding-uit
: 12VDC (t.b.v externe voeding, zoals EasyComfort 500 serie)
Zend frequentie
: 868 Mhz (FSK, tweeweg communicatie)
Afstand
: 100 meter
Opslag temp.
: -10 tot 60°C.
Differentie
: ± 1°C.
IP
: 21
LET OP! Schakel de voedingspanning (230VAC) uit voor dat u gaat installeren.

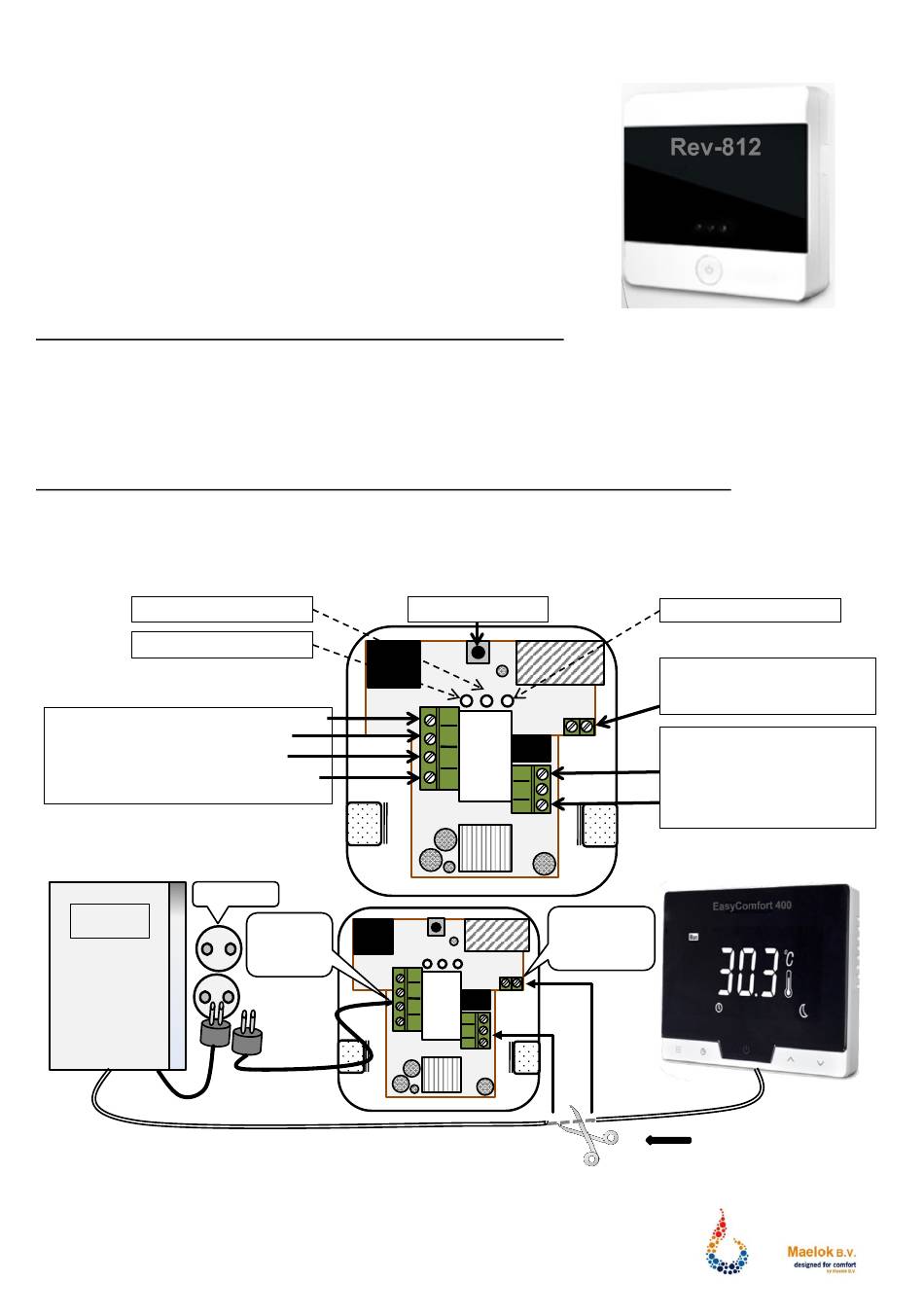

Aansluiting Rev-812 interface 2011-12-DE voor o.a. CV ketels en 2 draad stadverwarming
1. Aansluiten voeding (230 VAC) op Rev-812 interface 2012-12-DE
1.1 Sluit de voedingsdraden (230VAC) aan op aansluiting L en N (zie aansluitschema)
2. Aansluiting voor CV-installatie 0 tot 230 VAC. (Aansluitschema Rev-812 interface 2012-12-DE)
2.1 Sluit de draden van de CV-installatie (ketel) aan op de aansluiting NO en COM (Maximaal 30V – 3Amp.
3. Koppelen van Rev-812 interface met thermostaat ( installatie/gebruiksaanwijzing EasyComfort 40-44-540-544 series)
4. Uitschakelen Rev-812 interface: Druk kort op de selectieknop, het rode ledje (A) gaat aan of uit
Aansluiting Rev-812 interface 2012-12-DE voor o.a. elektrische verwarmingstoestellen (bv. IR panelen)
1. Aansluiten voeding (230 VAC) op Rev-812 interface 2012-12-DE
1.1 Sluit de voedingsdraden (230VAC) aan op aansluiting L en N (zie aansluitschema 9)
2. Aansluiting voor o.a. elektrische vloerverwarming en overige voeding geschakelde apparaten (max. 16 amp.)
2.1 Sluit de draden van de elektrische voerverwarming of het voeding geschakelde apparaat aan op
L1 en N1 (maximaal te doorschakel vermogen 16 Amp. 3600 Watt)
Verwarming aan led B (groen)
Voeding 230 V led A (rood)
L1 = Aansluiting verwarmingselement
L
= Netvoeding 230 VAC (bruin)
N = Netvoeding 0 retour (blauw)
N1 = Aansluiting verwarmingselement
Maximaal 230VAC – 16 Amp.
Stopcontact
CV Ketel
Oorspronkelijke draad van CV-ketel naar kamer-thermostaat
Voor batterij loze thermostaat de bestaande draad van CV-ketel naar thermostaat door knippen en de CV-ketel aansluiten op NO+COM
en de thermostaat draad aansluiten op de 12V + en – van de interface Rev-812. Daarna 230 V. aansluiten op L+N (zie tekening)
a Saswell product by: Maelok B.V. Signaal 7, 1446 WT Purmerend, Nederland (The Netherlands)
WWW.thermostaat.eu
voeding/ontvanger/schakel-unit)
230 Volt
voeding
Rev-812
info@thermostaat.eu
31.(0)299.463763
Selectie aan/uit knop
-
+
L1
L
N
NO
N1
NC
COM
12 Volt
voeding
Thermostaat
+
L
L
N
NO
N1
NC
COM
2011-12-DE
21712
Signaal indicatie led C (geel)
2 draads 12VDC voeding-uit
t.b.v. batterij loze thermostaat
EasyComfort 540 – 544 WiFi
2 draads aansluiting voor CV
en stadsverwarming:
NO
en
COM
(Potentiaal vrije schakeling)
Batterij loze oplossing
Copy©right Maelok B.V. – V-6
