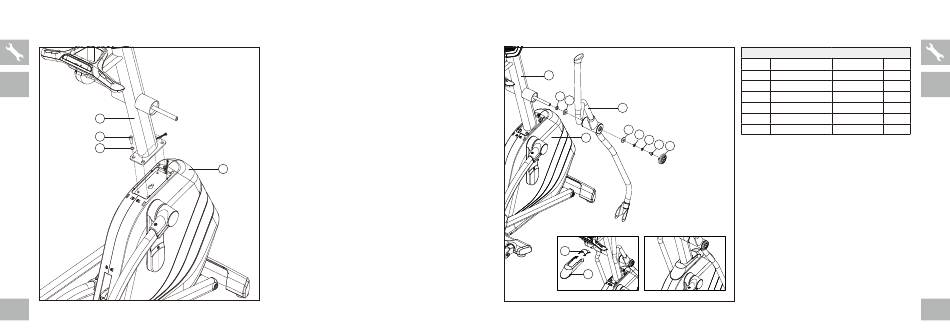

MONTAGESTAP 1
ANDES 5
1
B
A
10
A
Verwijder de 4 VOORGEÏNSTALLEERDE OPLEGRING (A)
en 4 SCHROEVEN (B) van het HOOFDFRAME (2).
B
Trek de CONSOLEKABEL voorzichtig uit de
CONSOLESTANG (1) en verbind hem dan met de andere
CONSOLEKABEL uit het HOOFDFRAME (2).
C
Bevestig de CONSOLESTANG (1) aan het
HOOFDFRAME (2) en gebruik hiervoor de
4 VOORGEÏNSTALLEERDE OPLEGRING (A)
en 4 SCHROEVEN (B).
2
MONTAGESTAP 2
1
C
D
3
D
E
2
F
G H
4
5
DE SCHROEVENZAK VOOR STAP 2 BEVAT :
ONDER-
TYPE
BESCHRIJVING
AANTAL
DEEL
C
RING
Φ16,0XΦ26,2X11,5T
2
D
OPLEGRING
Φ16,0XΦ25,0X1,5T
4
E
OPLEGRING
Φ8,6XΦ26,0X2,0T
2
F
VEERONDERLEGRING Φ8,2XΦ15,4X2,0T
2
G
SCHROEF
M8X1,25PX20L
2
H
AFDEKKING
2
--
Bevestig de
A
ARMSTANGENSET (3) aan de
CONSOLESTANG (1) en gebruik hiervoor
1 RING (C), 2 OPLEGRINGEN (D), 1
OPLEGRING (E), 1 VEERONDERLEGRING
(F) en SCHROEF (G) en 1 AFDEKKING (H).
B
Herhaal stap A aan de andere kant.
C
Bevestig de CONSOLESTANGAFDEKKING
(4&5) aan het HOOFDFRAME (2).
ANDES 5
11
