Rev-4/8 draadloze interface
Deze uitgebreide Rev-8 interface heeft 3 functies en vervangt de oude ontvanger.
A. Het in en uitschakelen van een CV-installatie of stadsverwarming
B. Het in en uitschakelen van elektrische vloerverwarming en/of pompen
C. Een combinatie van beide
Specificatie:
Voeding : Draadloze interface-unit 100-230 VAC - 50/60Hz.
Relais contact 1: 16 Amp – 230 VAC (geschakelde voeding)
Relais contact 2: 5 Amp. – 230 VAC (potentiaal vrij)
Zend frequentie Rev-8: 868 Mhz (FSK, tweeweg communicatie)
Zend frequentie Rev-4: 433 Mhz (RF, eenweg communicatie)
Afstand
: 100 meter
Sensor
: NTC 100K ± 0,5%
Opslag temp.
: -10 tot 60°C.
Differentie
: ± 1°C.
IP
: 21
Beschrijving: Rev-8 interface 2010-DE * Rev-4 interface 2010-RE
LET OP! Schakel de voedingspanning (230VAC) uit voor dat u gaat installeren.
1. Aansluiten voeding (230 VAC) op Rev-4/8 interface 2010-RE/DE

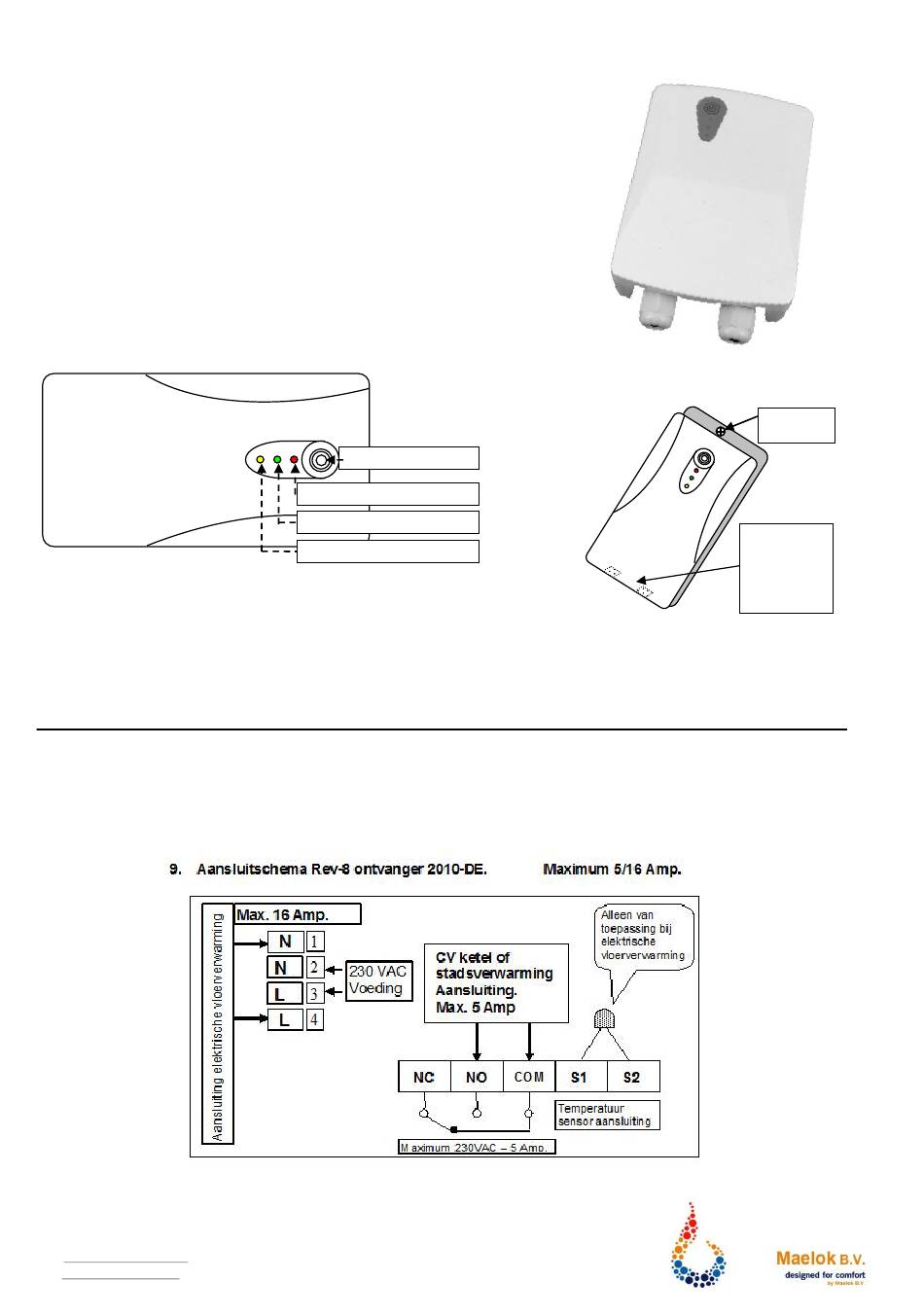

1.1 Sluit de voedingsdraden (230VAC) aan op aansluiting L1 [2]en L2 [3] (zie aansluitschema 9)
2. Aansluiting voor CV-installaties 0 tot 230 VAC. (Aansluitschema Rev-8 interface 2010-DE)
2.1 Sluit de draden van de CV-installatie (ketel) aan op de aansluiting NO en COM (zie aansluitschema 9)
3. Koppelen van Rev-8 interface met thermostaat ( installatie/gebruiksaanwijzing EasyComfort 44)
4. Uitschakelen Rev-8 interface: Druk kort op de selectieknop, het rode ledje (A) gaat aan of uit
Aansluiting Rev-4/8 interface 2010-RE/DE voor o.a. elektrische verwarming/vloerverwarming
1. Aansluiten voeding (230 VAC) op Rev-4/8 interface 2010-RE/DE
1.1 Sluit de voedingsdraden (230VAC) aan op aansluiting N1 [2]en L1 [3] (zie aansluitschema 9)
2. Aansluiting voor o.a. elektrische vloerverwarming en overige voeding geschakelde apparaten (max. 16 amp.)
2.1 Sluit de draden van de elektrische voerverwarming of het voeding geschakelde apparaat aan op
L [4] en N [1] (maximaal te doorschakel vermogen 16 Amp. 3600 Watt)
a Saswell product by:
Maelok B.V.
Signaal 7
1446 WT Purmerend
Nederland (The Netherlands)
WWW.thermostaat.eu
info@thermostaat.eu
31.(0)299.463763
(ontvanger/schakel-unit)
Selectie aan/uit knop
Voeding 230 V led A (rood)
Verwarming aan led B (groen)
Signaal indicatie led C (geel)
2010-DE/RE
Openen: Rev-8 interface 2010-DE
Rev-4 interface 2010-RE
Copy©right Maelok B.V.
21700
Schroefje
verwijderen
De behuizing
scharnierend
vanaf de
onderzijde
openen
4
