5.
Elektrische aansluiting
Gevaar: levensgevaar door elektrische schok!
Voer elektrische werken alleen uit met de
nodige kwalificaties.
Voordat u het apparaat opent, koppelt u de
netwerk spanning los van alle polen en zorgt u
ervoor dat deze niet opnieuw wordt geactiveerd.
Volg de voorschriften voor de installatie.
5.1
Positie van de ingang voor de invoering van de stroomkabel
Dit apparaat is uitgerust met drie (3) sets van ingangen voor de introductie van stroomkabels.
I stel CS/II set CS/III set CS – positie van de eerste set van kabelhouders

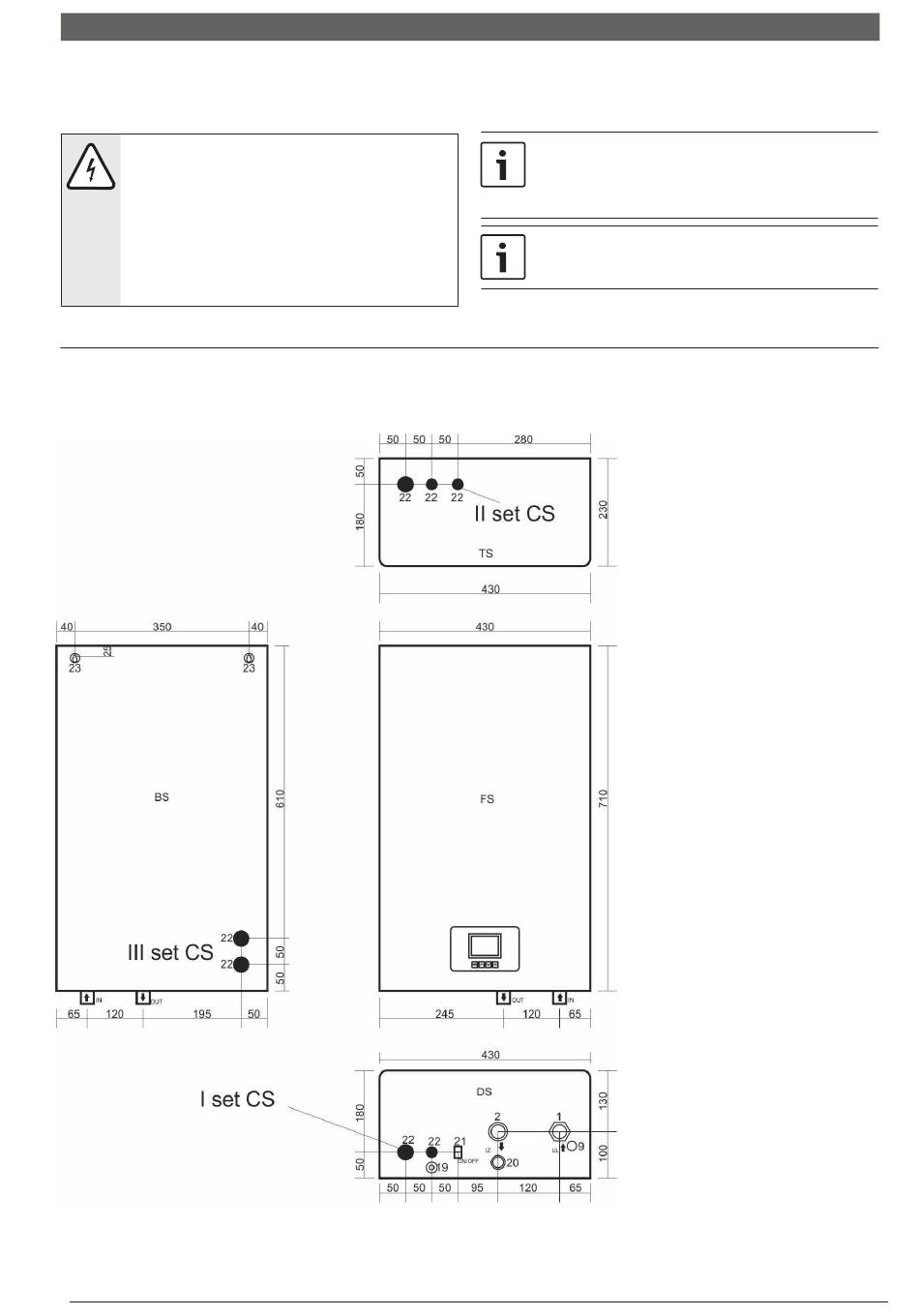

Afbeelding 6: weergave van de posities van de ingangen van de kabels op de ketel
Elektrische aansluiting
Let bij het aansluiten van de ketel op de elektrische
installatie, op het verbindingsschema en de verbindings
plannen. Observeer de vereiste kabel doorsneden en
zekering buiten de boiler.
Dit apparaat
is bedoeld voor aansluiting
driefasig netwerk
(3x400/230)
I set van ingangen voor de invoering
van stroomkabels (Main set)
zich aan de onderkant van het
apparaat. Ze bevinden zich aan het
paneel aan de onderkant in de linker
Achterhoek (zie afbeelding 6). Ze zijn
bedoeld voor aansluiting van het
apparaat wanneer de voedingskabel
van de onderzijde van de ketel komt.
II set van de ingangen voor de
invoering
van
bevindt zich op de bovenzijde van de
ketel en ook in de achterste linker hoek
(zie afbeelding 6). Ze zijn bedoeld voor
aansluiting van het apparaat wanneer
de voedingskabel van de bovenzijde
van het apparaat komt.
.
III set van de ingangen voor de
invoering van de stroomkabels is
geplaatst vanaf de binnenzijde van het
apparaat aan de achterzijde, en is
bedoeld wanneer de kabels in de wand
vooraf zijn geplaatst en wanneer de
plaats voor de ketel is voorbereid. Ze
laten de voedingskabel rechtstreeks
van de muur in de ketel komen.
Wanneer de voorkap wordt verwijderd,
kunnen linksonder twee openingen
van 28 mm gezien worden. Deze
manier van verbinden biedt alleen
esthetische functie omdat de kabels
niet zichtbaar zijn (zie afbeelding 6).
bevindt
de stroomkabels
