5 | Montage/installatie
1
2
3
4
5
6
7
8
A
40 / 88
5 Montage/installatie
Hierna vindt u de nodige informatie om het filteraggregaat/de
filterbehuizing hydraulisch en elektrisch te installeren en aan te
sluiten.
5.1 Filteraggregaat bevestigen/monteren
Monteer het filteraggregaat uitsluitend in verticale positie. Be-
vestig het filteraggregaat met vier passende schroeven afhan-
kelijk van de uitvoering met de bevestigingsvoet of de voet op
de elektromotor. Zorg hierbij voor voldoende plaats boven de
filterbehuizing zodat het filterelement kan worden vervangen.

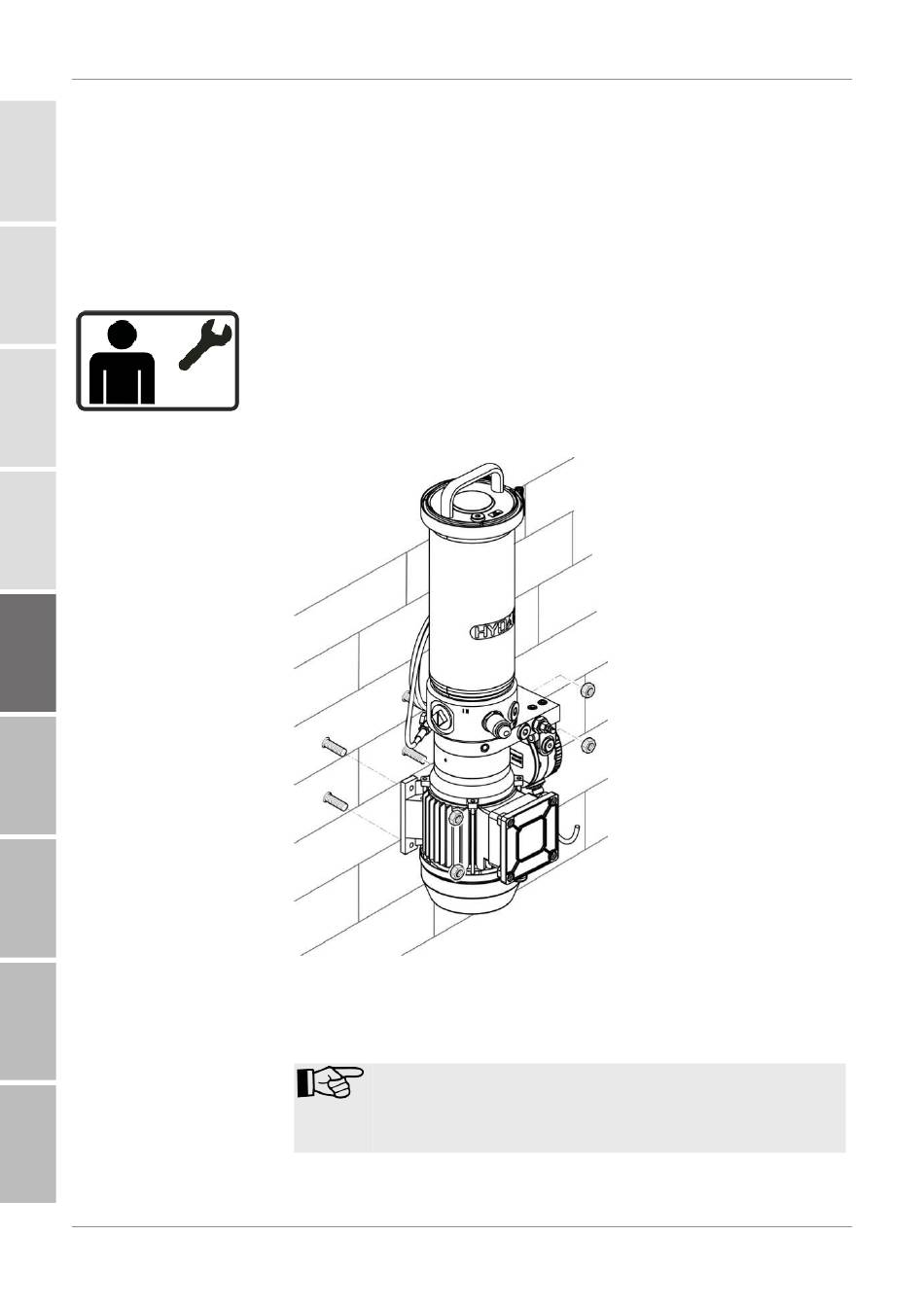

Afb. 9: Montage OLF5CM
De afmetingen, aansluitingen en schakelschema's van de des-
betreffende uitvoering vindt u in het hoofdstuk "Bijlage".
Als het oliepeil in het hydraulische systeem boven
de filterbehuizing staat, moet u extra blokkeerme-
chanismen voor de inlaat (IN) / uitlaat (OUT) monte-
HYDAC FILTER SYSTEMS GMBH
MoWa OLFCM 3573893b es web
