Montage
3.5.7

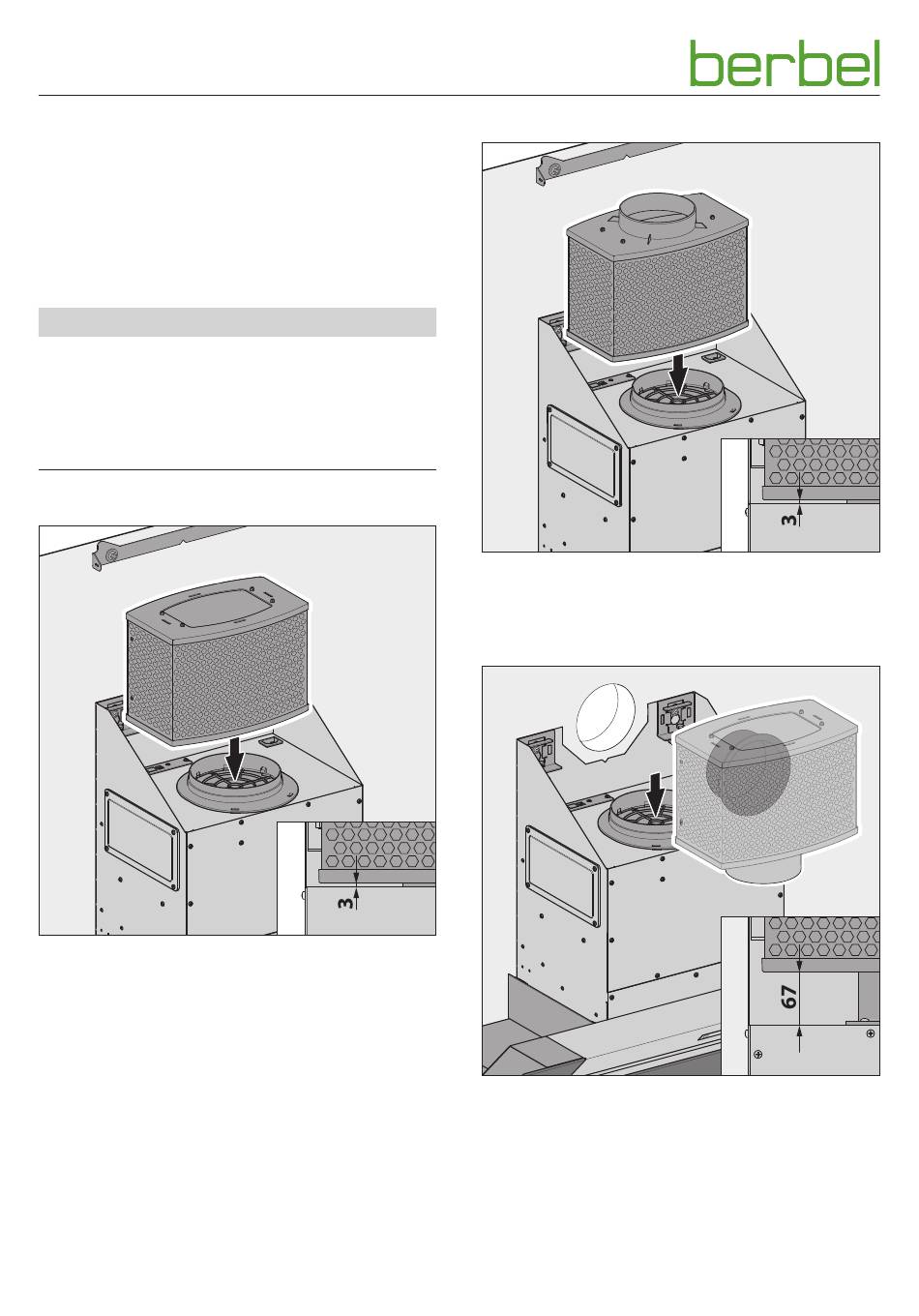

Filter plaatsen (bij luchtcirculatiemodus en
hybride modus)
Voor de montage van het filter is op de ventilatorbehuizing
een BackFlow-aansluitstuk (ø 150 mm) als geleidingshulp
aangebracht.
De filters zijn correct aangebracht, wanneer de
onderkant van het filter parallel aan het oppervlak van de
ventilatorbehuizing verloopt en de spleet ca. 3 mm breed is.
D VOORZICHTIG!
Verwondingsgevaar door scherpe randen!
De zijplaten van de ventilatorkast hebben randen die
snijwonden aan de handen kunnen veroorzaken, b.v. bij ruwe
aanpak bij het plaatsen van het filter.
☞ Plaats het filter voorzichtig van bovenaf.
☞ Vermijd contact met de zijplaten.
Luchtcirculatiemodus
☞ Plaats het circulatiefilter van bovenaf op het BackFlow-
aansluitstuk.
☞ Zorg ervoor, dat het circulatiefilter correct gemonteerd is.
16
Hybride modus - afzuiging naar boven
☞ Plaats het hybride filter van bovenaf op het BackFlow-
aansluitstuk.
☞ Zorg ervoor dat het hybride filter correct gemonteerd is.
Hybride modus - afzuiging naar achteren
☞ Plaats het hybride filter van bovenaf op het BackFlow-
aansluitstuk.
☞ Zorg ervoor dat het hybride filter correct gemonteerd is.
6004847_b – 03.06.2022
