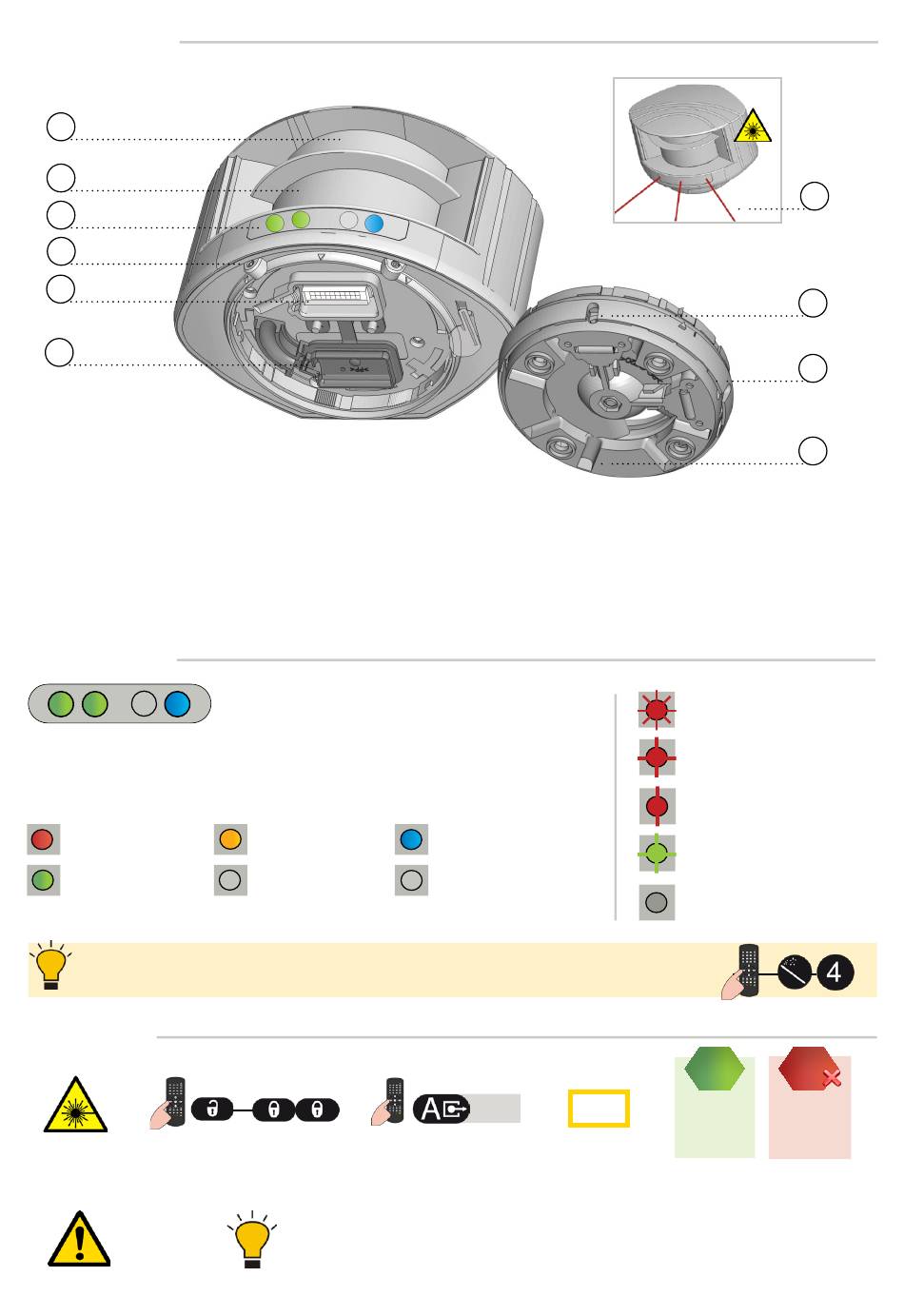

BESCHRIJVING
1
2
3
4
5
6
1.
Emissie laser scanning
2.
Ontvangst laser scanning
3.
LED-signalen (4)
4.
Positievergrendelingen (2)
5.
Hoofdconnector
LED-SIGNAAL
3
4
1
2
DETECTIELEDS
detectie
geen detectie
Alle 4 leds kunnen worden uit- en ingeschakeld via de afstandsbediening.
Dit kan handig zijn als de sensor geen aandacht moet aantrekken.
SYMBOLEN
Let op!
Blootstelling aan
laserstralen
Let op!
Belangrijk!
6.
Beschermdeksel stekkerafscherming
7.
Zichtbare laserstralen (3)
8.
Instellingen inclinatiehoek (2)
9.
Montagesteun
10. Kabelkanalen (4)
1.
Detectieled: relais 1 – optioneel veld
2.
Detectieled: relais 2 – beveiligingsveld
3.
Storingsled
4.
Voedingsled
STORINGSLED
storing
geen storing
Toetsencombinatie
voor
afstandsbediening
Tip
Info
VOEDINGSLED
onder spanning
geen spanning
Mogelijke
Fabriekswaarde
instellingen met
afstandsbediening
7
8
9
10
Led knippert snel
Led knippert
Led knippert traag
Led knippert 1 x
1x
Led is uit
CAT2
CAT2
Pl d
Pl d
Niet volgens
Volgens
