Punten analyseren

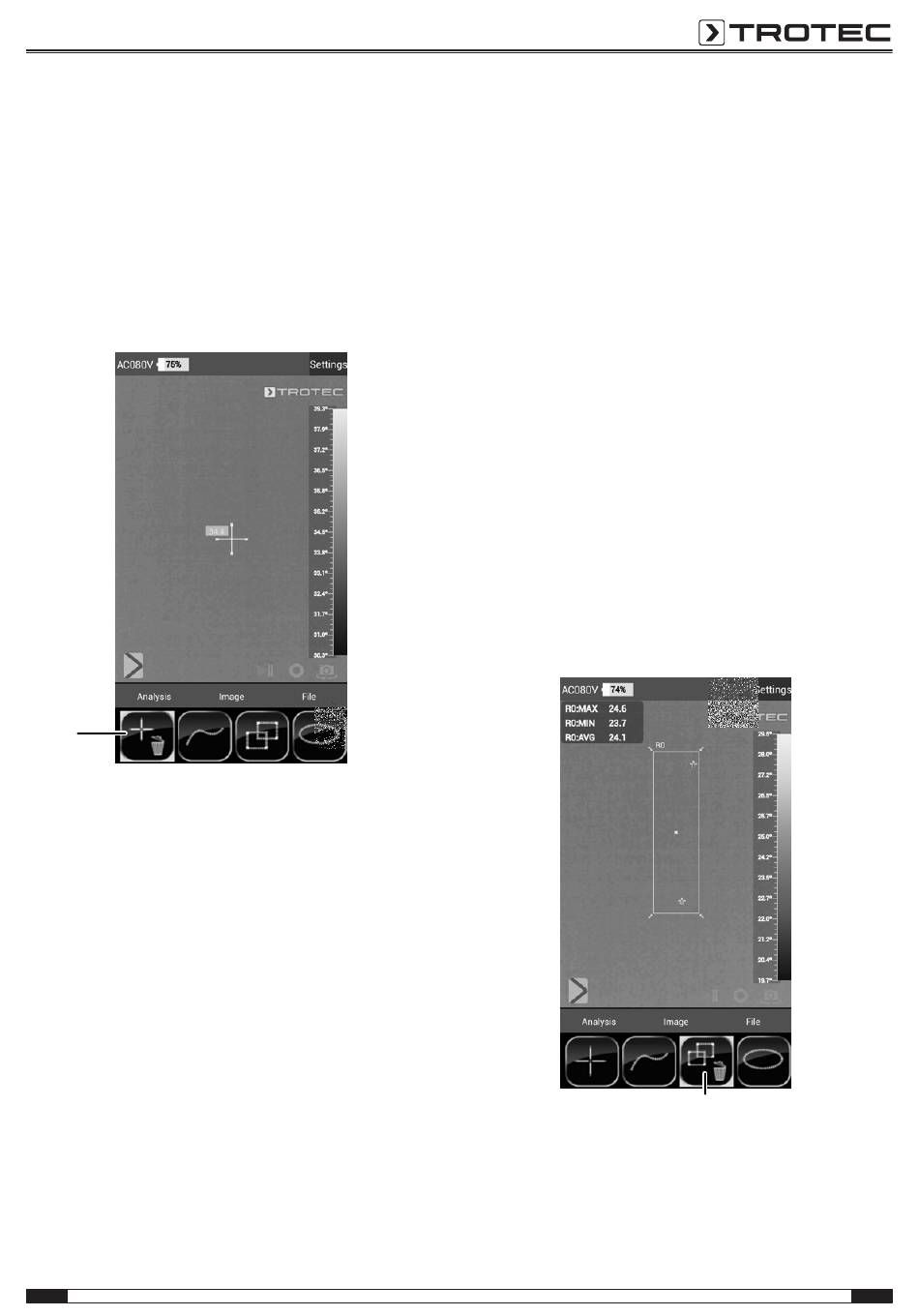

1. Het schakelvlak voor punten (33) aanraken.
ð Op het display verschijnt een kruis, waarnaast de
actuele temperatuur van het punt wordt weergegeven.
2. Op het display het punt aanraken dat moet worden
geanalyseerd.
ð Het schakelvlak voor punten (33) wordt geactiveerd.
ð Het schakelvlak wordt nu als kruis met een prullenbak
weergegeven (37).
ð Om het punt te wissen, dit punt naar het bijbehoren
schakelvlak met prullenbak (37) slepen.
37
3. Het gekozen meetpunt ca. één seconde aanraken, zodat
een submenu opent, waarin het gekozen meetpunt als
volgt individueel kan worden geconfigureerd:
ð Alarm: optisch en akoestisch alarm bij onderschrijding
(Below), overschrijding (Above) of het exact bereiken
(Equal) van een ingestelde alarmtemperatuur
ð Max: zoekt het warmste punt in het beeldgedeelte
ð Min: zoekt het koudste punt in het beeldgedeelte
4. Het schakelvlak Confirm aanraken, om de keuze te
bevestigen en op te slaan. Moet de wijziging niet worden
opgeslagen, het schakelvlak Cancel aanraken.
NL
Vlakken analyseren
Op het display kunnen maximaal twee rechthoek- en
cirkelvlakken worden getrokken, voor een separate analyse van
die gedeelten binnen het thermogram.
1. Het schakelvlak voor rechthoeken (35) of cirkels (36)
aanraken.
2. Het startpunt op het display aanraken en een rechthoek of
een cirkel trekken die moet worden geanalyseerd.
ð Op het display verschijnt de rechthoek, resp. de cirkel.
Linksboven wordt een tabel ingevoegd, waarin de
maximale, minimale en gemiddelde waarden binnen het
vlak worden weergegeven (R staat hierbij voor
rechthoek en C voor cirkel).
ð Om de grootte, resp. de richting van het betreffende
gedeelte aan te passen, met de vinger één van de
hoeken of de lijn zelf aanraken en naar in de gewenste
richting/grootte trekken.
ð Om een gedeelte als geheel te verschuiven, het
middelpunt hiervan aanraken en verschuiven naar de
gewenste positie.
ð Het schakelvlak voor rechthoeken, resp. cirkels wordt
geactiveerd.
ð Het schakelvlak wordt nu met een prullenbak
weergegeven (voorbeeld: rechthoek (38)).
ð Om het punt te wissen, dit punt over het bijbehoren
schakelvlak met prullenbak slepen.
warmtebeeldcamera AC080V
