5. Montage: Zet eerst de onderste riem en vervol-
gens de bovenste er weer op.

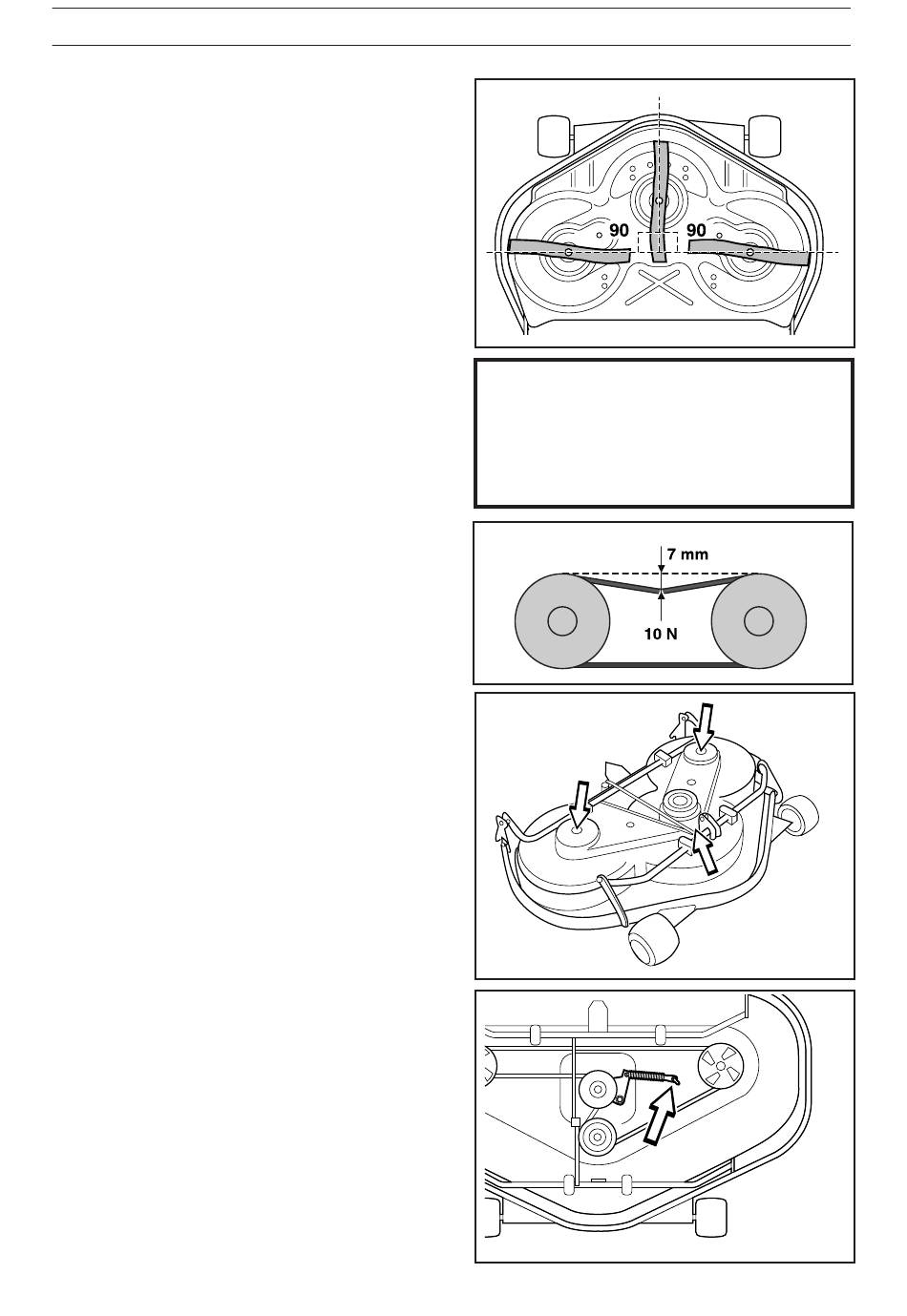

Controleer of de messen net als op de afbeel-
ding in een hoek van 90° ten opzichte van
elkaar staan, anders moeten de riemen afge-
steld worden. Wanneer het meslager los zit kan
de riem over de volgende tand gehaald worden.
Zet de moeren zo vast dat het lager tegen de
maaikast aanligt maar nog wel verschoven kan
worden.
Span de riemen aan door de excentrische
spaninrichting aan de bovenkant van de maai-
kast naar binnen te draaien. Zet de moer vast.
Zet alle moeren van de meslagers vast.
6. Wanneer de riem zich 7 mm naar binnen
beweegt bij een kracht van 10N is de riem-
spanning correct.
Monteer de beschermkap over de riemen en
zet de parallelstang vast.
Vervangen van riem op BioClip 90
De BioClip 90 wordt aangedreven door een
tandriem die het draaien van de messen
synchroniseert. De riem zit onder de kast van het
maai-element.
Bij het vervangen van een riem op de BioClip 90
volgt u bovenstaande beschrijving, punt 1-6. N.B.!
De BioClip 90 heeft slechts 1 riem.
Riem vervangen op een maai-element met zij- of
achteruitworp
Op een maai-element met zij- of achteruitworp
worden de messen aangedreven door één V-snaar.
Ga als volgt te werk om de V-snaar te vervangen:
1. Haal het element los, zie bladzijde 25.
2. Maak de bout van de parallelstang los en de
twee schroeven op de kap. Til de kap van het
maai-element af.
3. Maak de veer los die de V-snaar spant en haal
de snaar eraf.
Het plaatsen van de nieuwe snaar gebeurt in
omgekeerde volgorde.
28
– Nederlands
ONDERHOUD
BELANGRIJKE INFORMATIE
Op een BioClip-element moeten de mes-
sen onderling in een hoek van 90° staan.
Anders kunnen de messen tegen elkaar
aanlopen en ernstige beschadigingen aan
het maai-element veroorzaken.
