Bedieningselementen
6

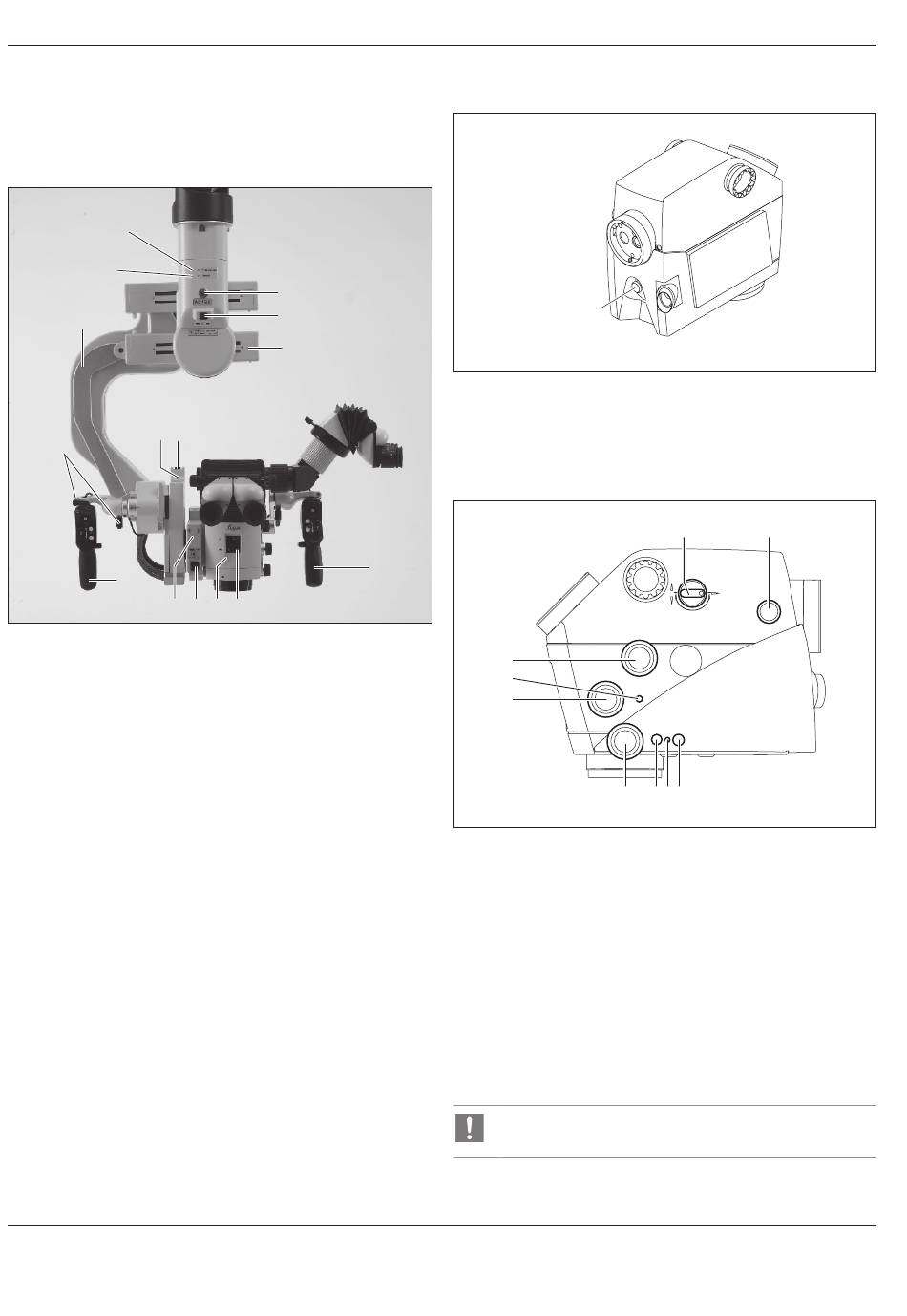

Bedieningselementen
6.1
ARveo 8-microscoop met
armsysteem
1
2
14
12 13
11
6
10
1 Status-LED voor fluorescentie
- LED brandt blauw = FL400-modus
- LED brandt groen = weergave-modus
- LED brandt magenta = GLOW800-modus
- LED brandt cyaan = FL560-modus
2 Status-LED voor opname
LED brandt rood = bezig met opname
3 Drukknop voor intra-operatieve AC/BC-uitbalancering
4 Schakelaar voor handmatig uitbalanceren van de C-slede
5 C-slede
6 CAN-handgreep
7 Aanduiding van ingestelde werkafstand en vergroting
8 M530 Optics Carrier
9 Schakelaar voor handmatig uitbalanceren van de A-slede
10 A-slede
11 Klemhendel handgreep
12 Schakelaar voor handmatig uitbalanceren van de B-slede
13 B-slede
14 Microscoophouder
20
3
4
5
9
8
7
ARveo 8 / Ref. 10 747 991 / Versie 01
6.1.1
Optics Carrier – achter
Leica M530 met GLOW800
1 Glasvezelaansluiting
6.1.2
Optics Carrier – bedieningselementen
Leica M530 met GLOW800
6
6
9
5
1 Knop "Werkafstand vergrendelen"
2 LED "Craniaal actief" (LED oranje)
3 Geen functie
4 Draaiknop "Werkafstand" (alleen voor noodbediening)
5 Draaiknop "AutoIris handmatige override"
6 Draaiknop "Vergroting" (alleen voor noodbediening)
7 Assistent achterzijde/zijkant
8 Fijnfocus achterste assistent
9 Knop "AutoIris reset"
De bedieningselementen van de Leica-toebehoren worden
beschreven in de betreffende gebruiksaanwijzingen.
1
7
4
3 2 1
8
