Bedieningshandleiding
AS-Tube
1.6 Waarschuwing voor foutief gebruik
Bij ondeskundig of niet-correct gebruik of manipulaties
kunnen bij gebruik van de component mogelijke gevaren voor
personen of schade aan machine- of installatieonderdelen
niet uitgesloten worden. In dit opzicht moet u ook de
vereisten van de norm EN 1088 in acht nemen.
1.7 Uitsluiting van aansprakelijkheid
Wij zijn niet aansprakelijk voor schade en bedrijfsstoringen die
voortvloeien uit montagefouten of het niet naleven van deze
bedieningshandleiding. Voor schade die ontstaat vanwege het gebruik
van reserveonderdelen of toebehoren, die niet door de fabrikant
toegelaten zijn, is iedere vorm van aansprakelijkheid van de fabrikant
uitgesloten.
Om veiligheidsredenen is het eigenhandig herstellen, ombouwen
of veranderen van het component uitdrukkelijk verboden. Iedere
eigenmachtig uitgevoerde reparatie, ombouw of verandering is uit
veiligheidsoogpunt niet toegestaan, en ontslaat in voorkomend geval
de fabrikant van elke aansprakelijkheid en/of daaruit voortvloeiende
schade.
2. Productbeschrijving
2.1 Bestelgegevens
Deze bedieningshandleiding geldt voor de volgende types:
AST
-AS
➀➁
➂ ➃
Nr.
Optie
Beschrijving
02
1 NC / 1 NC contact
➀
11
1 maakcontact (NO) / 1 verbreekcontact (NC)
AS-i Aansluiting:
➁
ST
Stekker M12
L
Aansluitkabel (2 m)
Sensoraansluiting:
➂
2
2 x 2-aderige aansluitkabel
4
1 x 4-aderige aansluitkabel
6
1 x 6-aderige aansluitkabel met vermogensuitgang
ST
Sensoraansluiting:
➃
M12 aansluitstekker aan de aansluitkabels
2 x 2 en 1 x 4 (optie)
2.2 Speciale versies
Voor speciale versies die niet in de typesleutel onder 2.1 vermeld
worden, gelden de vermeldingen hiervoor en hierna, voor zover zij
overeenstemmen met de serieversies.
2.3 Bestemming en gebruik
De AS-Tube (AST) is een veilige aanschakelmodule met twee veilige
ingangen en een optionele halfgeleideruitgang
voor niet-veiligheidsgerichte functies. Aan de veilige AST-module
kunnen telkens een of meerdere schakelaars volgens IEC/EN 60947-
5-1 of sensoren volgens IEC/EN 60947-5-3 met contacten zonder
potentiaal in een combinatie van NC/NC of NC/NO aangesloten
worden. Voor het gebruik van veiligheidsvergrendelingen en de
aansturing van magneten is de AST-module met een bijkomende
halfgeleideruitgang uitgerust. De AS-Tube mag uitsluitend in combinatie
met de veiligheidsmonitor ASM gebruikt worden.
De gebruiker moet het veiligheidscircuit evalueren, ontwerpen
en opbouwen volgens de van toepassing zijnde normen en
afhankelijk van het vereiste veiligheidsniveau.
LED-aanduiding
De LED's hebben de volgende betekenis (volgens EN 50295):
LED groen:
AS-Interface voedingsspanning
LED rood: AS-Interface communicatiefout
knipperend = dwarssluiting
LED geel: Vrijgavestatus (LED 1: contact 1, LED 2: contact 2)
2
2.4 Technische gegevens
Voorschriften:
Behuizing:
AS-Interface aansluiting:
Beschermingsgraad:
AS-Interface Spanningsbereik:
Stroomverbruik AS-Interface:
AS-Interface specificatie:
AS-Interface ingangen:
Uitgangen:
Parameterbits:
Adres ingangsmodule:
AS-Interface busmaster of handprogrammeertoestel
Diagnose-aanduidingen:
LED aanduiding:
Storingsbestendigheid:
Omgevingstemperatuur:
Opslag- en transporttemperatuur:
2.5 Veiligheidsclassificatie
Voorschriften:
PL:
Categorie:
PFH waarde:
SIL:
Gebruiksduur:
3. Montage
3.1 Algemene montage-instructies
De component kan in willekeurige positie gemonteerd worden. De
veiligheidssensor kan in willekeurige positie gemonteerd worden. De
cilindrische AS-i slave kan in een M30 boorgat geschroefd worden, als
alternatief kan een zadelklem H 30 (toebehoren) voor de bevestiging
gebruikt worden. De aansluitkabels voor de veiligheidscomponenten en
de busaansluiting mogen geen scherpe kanten of knikken vertonen.

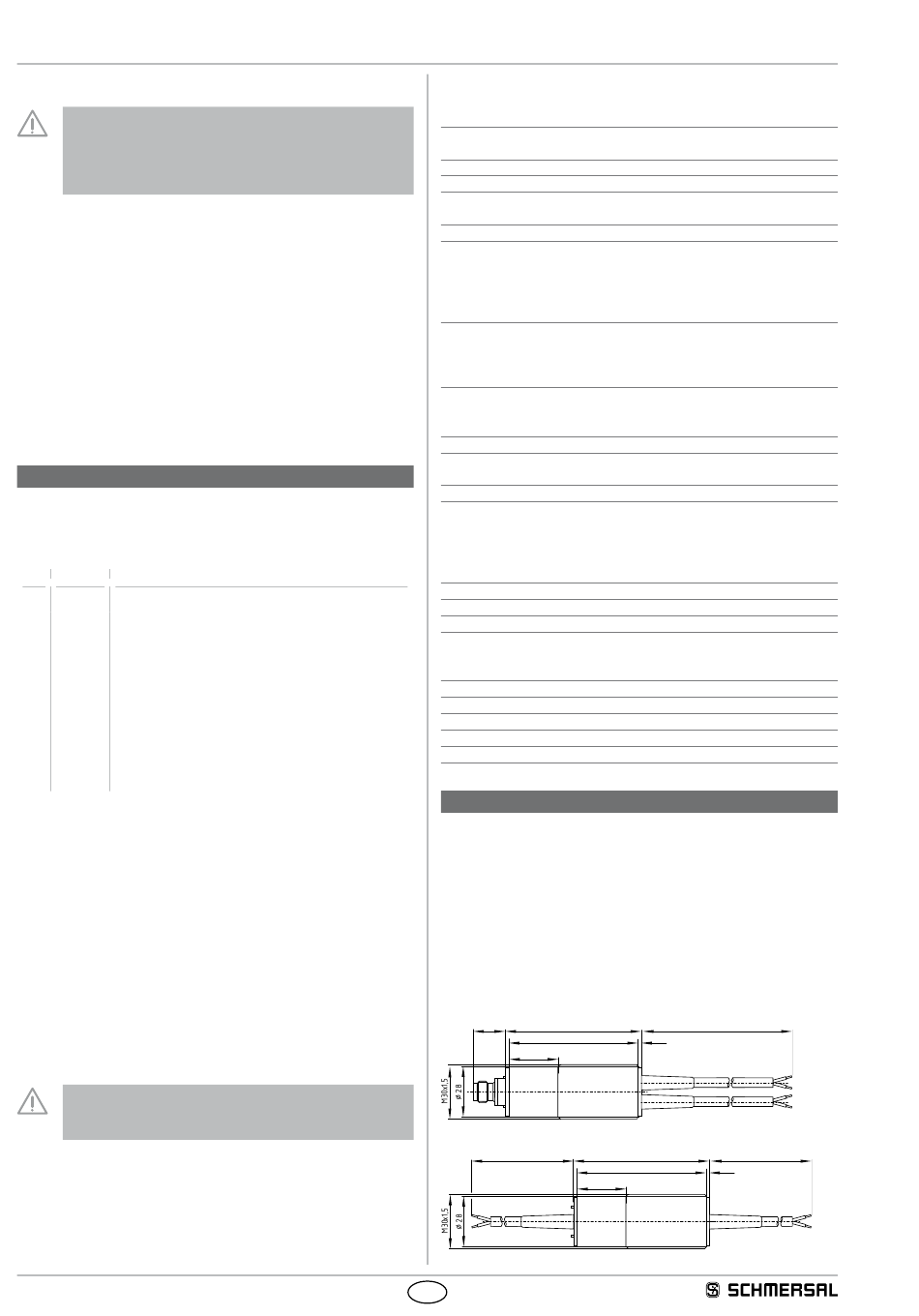

3.2 Afmetingen
Alle maten in mm.
AST ... ST-AS
16,5
70
66
25
AST ... L-AS
ca. 2000
NL
AST ... AS
EN 50295, EN 60947-5-1,
EN ISO 13849-1, IEC 61508
glasvezelversterkte thermoplast,
M12 stekker of aansluitkabel (2 m)
IP 67 volgens IEC/EN 60529
26,5 ... 31,6 VDC, via AS-interface,
beveiligd tegen ompoling
Profiel: S-7.B
IO-Code: 0 x 7
ID-Code: 0 x B
IO-Code1: 0 x 7
IO-Code2: 0 x E
Contact 1: Datenbits D0 / D1 = statisch 00
of dynamische codeoverdracht
Contact 2: Datenbits D2 / D3 = statisch 00
of dynamische codeoverdracht
A0 magneetaansturing (AST ... 6)
(24 VDC, max. 500 mA),
A1 ... A3 zonder functie
P0 ... P3 zonder functie
vooringesteld op adres 0, wijzig baar via
LED groen: AS-Interface toevoerspanning
LED rood: AS-Interface communicatiefout/
knippert = dwarssluiting
LED geel: vrijgavestatus
(LED 1: contact 1, LED 2: contact 2)
volgens EMC-Richtlijn
−25 °C ... +55 °C
−25 °C ... +85 °C
EN ISO 13849-1, IEC 61508
2,04 x 10
ca. 2000
2
70
ca. 2000
66
2
25
zelfdovend
≤ 50 mA
tot e
tot 4
-9
/ h
tot 3
20 jaar
