Bedieningshandleiding
Veiligheidsmodule

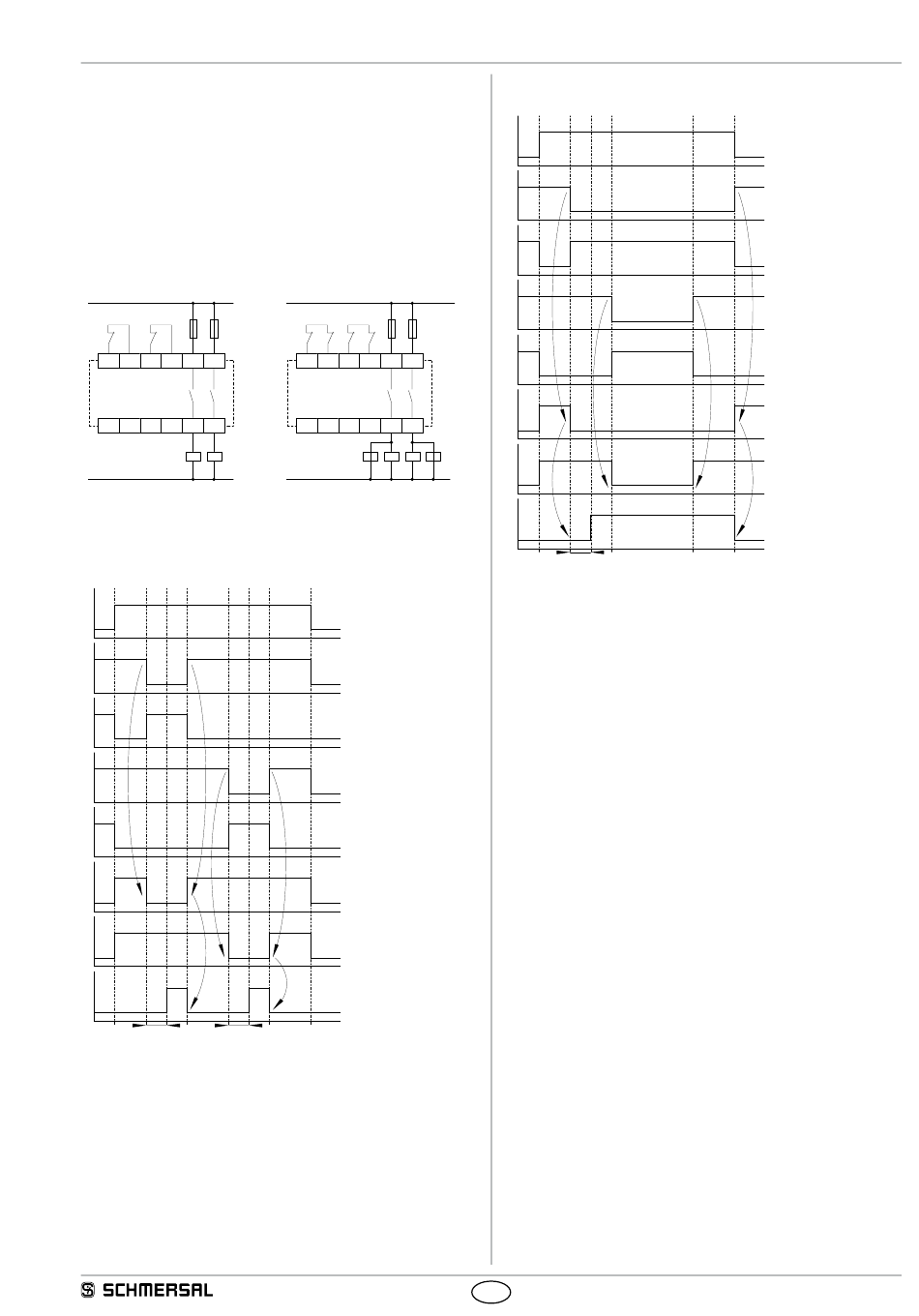

8.3 Actuatorconfiguratie
Eenkanalige aansturing met terugkoppeling (Afb. 10)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= terugkoppeling: als de terugkoppeling niet nodig is, moet hier
S
een overbrugging gemaakt worden.
Tweekanalige aansturing met terugkoppeling (Afb. 11)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= terugkoppeling: als de terugkoppeling niet nodig is, moet hier
S
een overbrugging gemaakt worden.
L1
S
S
K
K
A
B
X1
X2
X3 X4
13
33
14
34
K
K
A
B
N
Afb. 10
8.4 stroomdiagrammen.
Stroomdiagram SRB 400NE / SRB 402NE (Afb. 12)
a)
b)
c)
d)
e)
f)
g)
h)
*
*
Afb. 12
a) Bedrijfsspanning UB;
b) Eindschakelaar rechts (S12-S22);
c) Terugkoppeling X1/X2;
d) Eindschakelaar links (S32-S42);
e) Terugkoppeling X3-X4;
f) Vrijgavecontact 13-14 / 23-24;
g) Vrijgavecontact 33-34 / 43-44;
h) Hulpcontact 57-58 / 67-68;
* = Opkomvertraging
L1
S
S
K
K
K
K
A
B
C
D
X1
X2
X3 X4
13
33
14
34
K
K
K
K
A
B
C
D
N
Afb. 11
Stroomdiagram SRB 402NE, voor-eindschakelaar en
eindschakelaar (Afb. 13)
a)
b)
c)
d)
e)
f)
g)
h)
*
Afb. 13
a) Bedrijfsspanning U
;
B
b) Vooreindschakelaar S32-S42;
c) Terugkoppeling X3/X4;
d) Eindschakelaar S12-S22;
e) Terugkoppeling X1-X2;
f) Vrijgavecontact 33-34 / 43-44;
g) Vrijgavecontact 13-14 / 23-24;
h) Hulpcontact 57-58 / 67-68;
* = Opkomvertraging
NL
SRB 400NE
SRB 402NE
5
