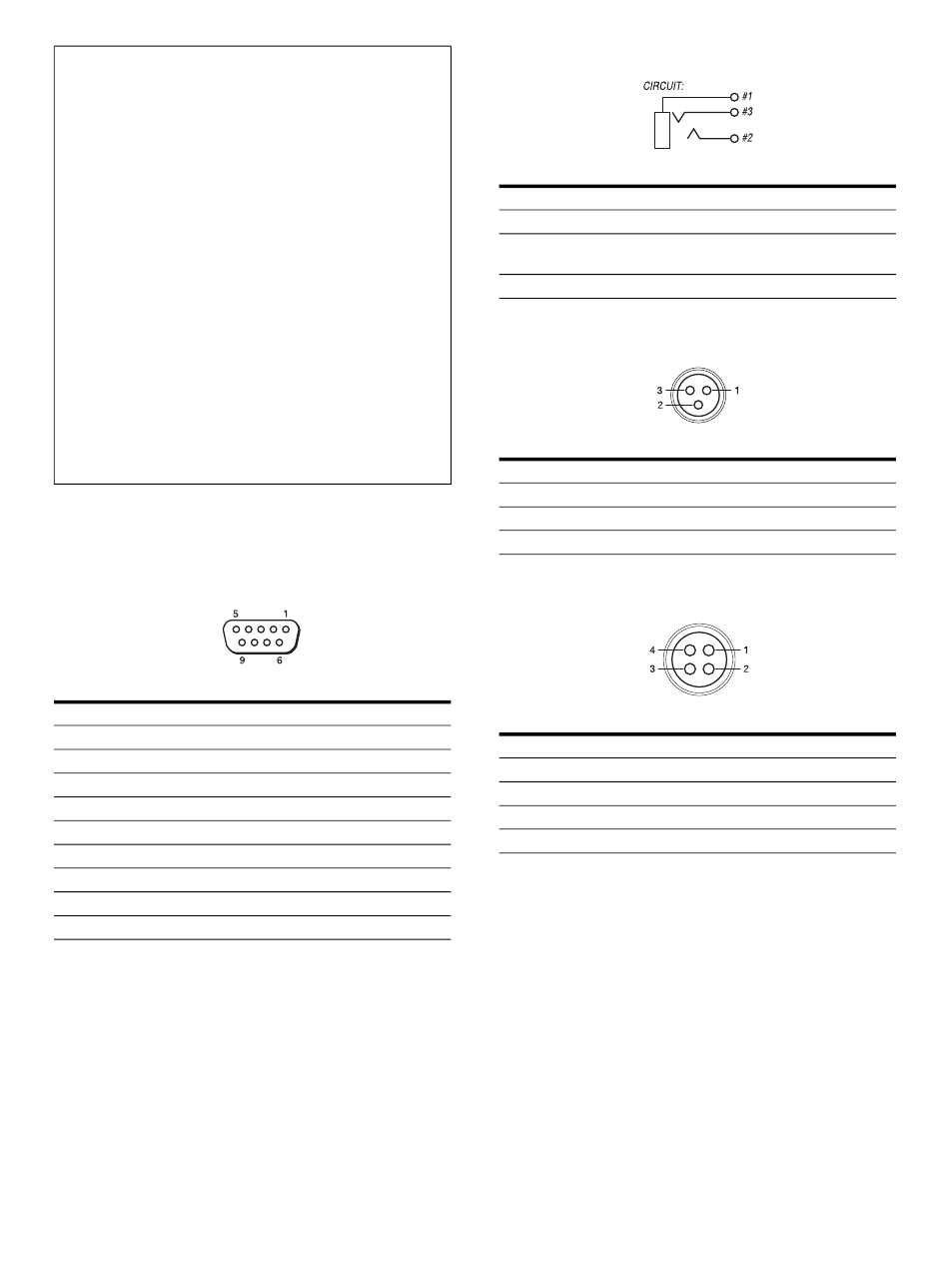

Stekkerbezetting
SERIAL REMOTE (RS-232C)-stekkerbus
D-sub 9-polig, vrouwelijk
Pennr.
Signaal
1
NC
2
RX
3
TX
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
REMOTE (stereominiaansluiting)-aansluiting
Pen-nr.
1
2
3
5V 2.0A (DC-uitgang)-aansluiting
Pennr.
1
2
3
12V 2.5A (DC-uitvoer)-aansluiting
Pen-nr.
1
2
3
4
37
Signaal
GND
Aan (kortsluiting naar mantel) Uit
(open)
NC
Signaal
5 V
NC
GND
Signaal
GND
NC
12 V
NC
