2.4 Werkingsprincipes
2.4.1 Schakelschema
De SUN2000 ontvangt ingangssignalen van 12 PV-reeksen. De ingangen zijn onderverdeeld
in 6 MPPT-circuits in de SUN2000 om het punt met het maximale vermogen van de
PV-reeksen bij te houden. De gelijkstroom wordt vervolgens omgezet in driefasige
wisselstroom via een omvormercircuit. Overspanningsbeveiliging wordt ondersteund zowel
aan de DC- als AC-zijde.
Issue 07 (2019-07-17)

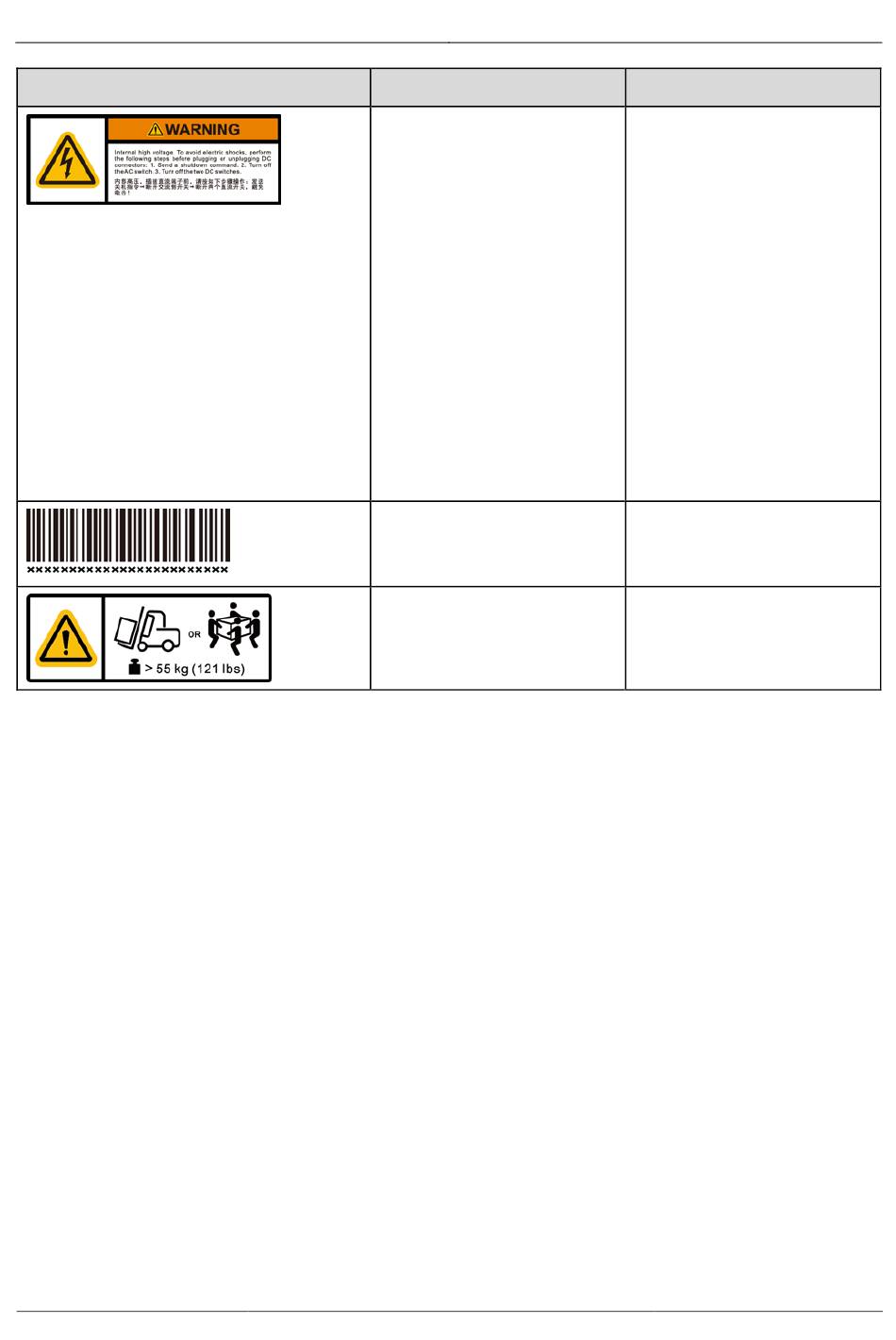

Naam
Waarschuwing voor werking
DC-klemmen
SUN2000 SN etiket
Gewichtsetiket
Copyright © Huawei Technologies Co., Ltd.
2 Overzicht
Betekenis
Hoge spanning is aanwezig
nadat de SUN2000 is
ingeschakeld. Om elektrische
schokken te vermijden, moet u
de volgende bewerkingen voor
systeemvoeding uitschakelen
uitvoeren voordat u de
DC-ingangsconnectoren van
de SUN2000 aansluit of
loskoppelt:
1. Stuur een opdracht voor
uitschakeling.
2. Zet de achterliggende
AC-schakelaar uit.
3. Zet de twee
DC-schakelaars aan de
onderkant uit.
Geeft het serienummer van de
SUN2000 aan.
De SUN2000 moet worden
gedragen door vier personen of
met een palletwagen worden
vervoerd.
17
