4-5 Onderste bediening
Het doel van dit hoofdstuk is om de bestuurder te helpen, de onderste bedieningsorganen
te identificeren en de werking ervan te begrijpen. Het draagbare elektrische
bedieningspaneel is getoond in Figuur 4-5-1 en 4-5-2. Een beschrijving van elk elektrisch
besturingsorgaan en van de bediening ervan wordt op de volgende pagina's gegeven.
Om met de afstandsbediening te werken moet de aansluitstekker worden aangesloten
aan de zijkant van de controlekast onder aan de rechterzijde van de machine. Zie foto 4-
5-1.

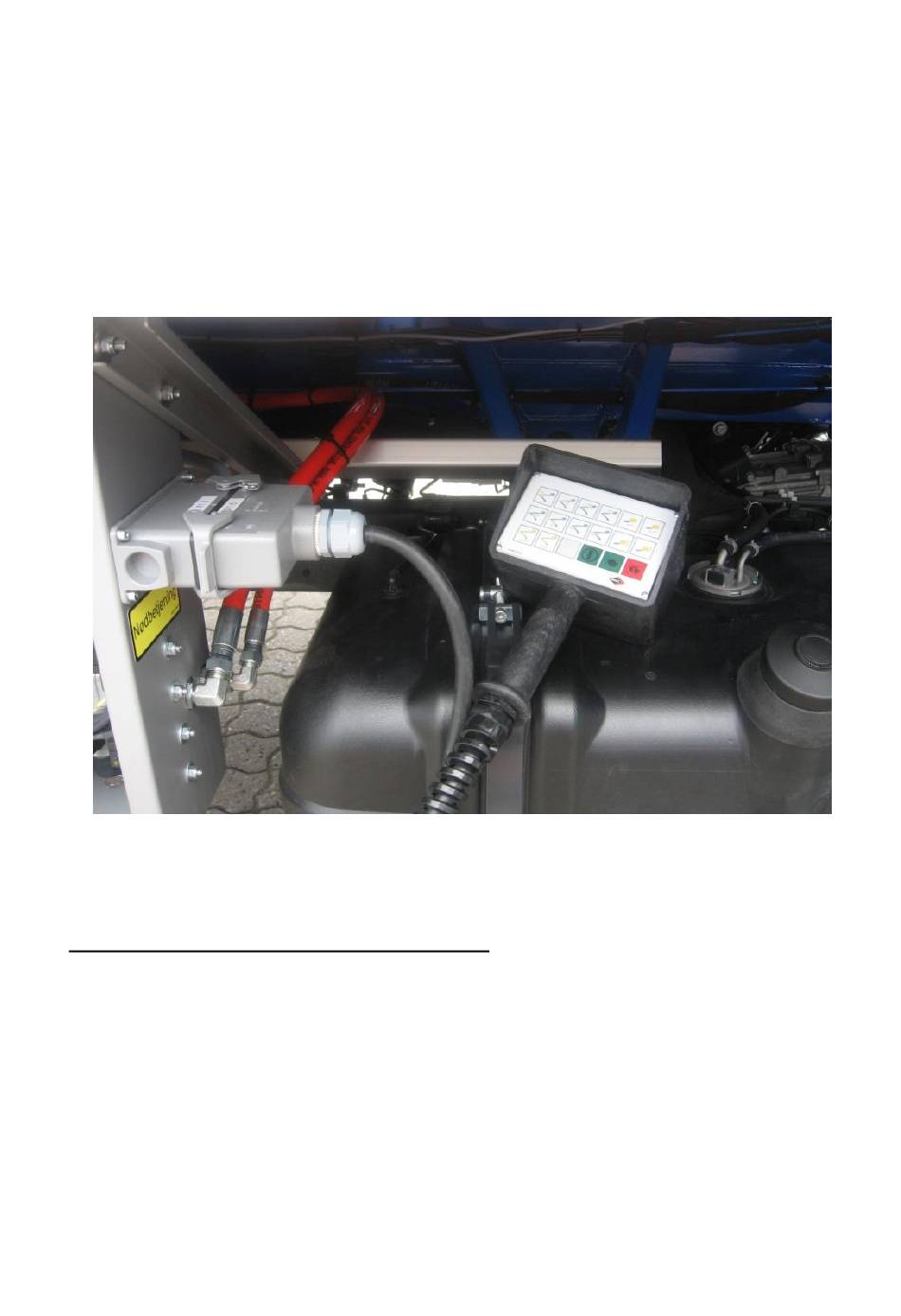

Aansluiten van afstandsbediening
Fig. 4-5-1
STANDAARD BESTURINGSSCHAKELAARS
Het onderste bedieningspaneel is een draagbaar bedieningspaneel (fig. 4-5-2), voorzien
met een reeks functie schakelaars. De keuze schakelaar bovenste/onderste bediening,
welke is geplaceerd op electriciteitskast (fig. 4-5-2), dient op de onderste bediening te
staan om de lift met de onderste bediening te kunnen besturen.
Worden bv. Functieknop dalen van de boom (Pos. 1 op fig. 4-5-2) en de dodemansknop
(Pos. 10 op fig. 4-5-2) gelijk tijdig geactiveerd dan beweegt de boom in de gekoze richting.
De beweging stop als één van de knoppen niet meer wordt geactiveerd.
