ABI-ET2003
Modem-, Telefoon- Faxverdeler
met ADSL filter
Installatiegids
1
Inhoud van de verpakking
•
Telefoondistributiemodule met 4 poorten
•
Installatiegids
2
Inleiding
De ABI-ET2003 is een passieve module voor telefoondistributie,
geschikt voor standaard analoge (PSTN) telefoonlijnen met of zonder
ADSL. Het toestel laat een eenvoudige aansluiting toe van telefoon,
fax en ADSL modem/router.
Dankzij de ingebouwde ADSL-filter is er geen externe ADSL filter
nodig.
De ABI-ET2003 heeft geen meeluisterbeveiliging.
3

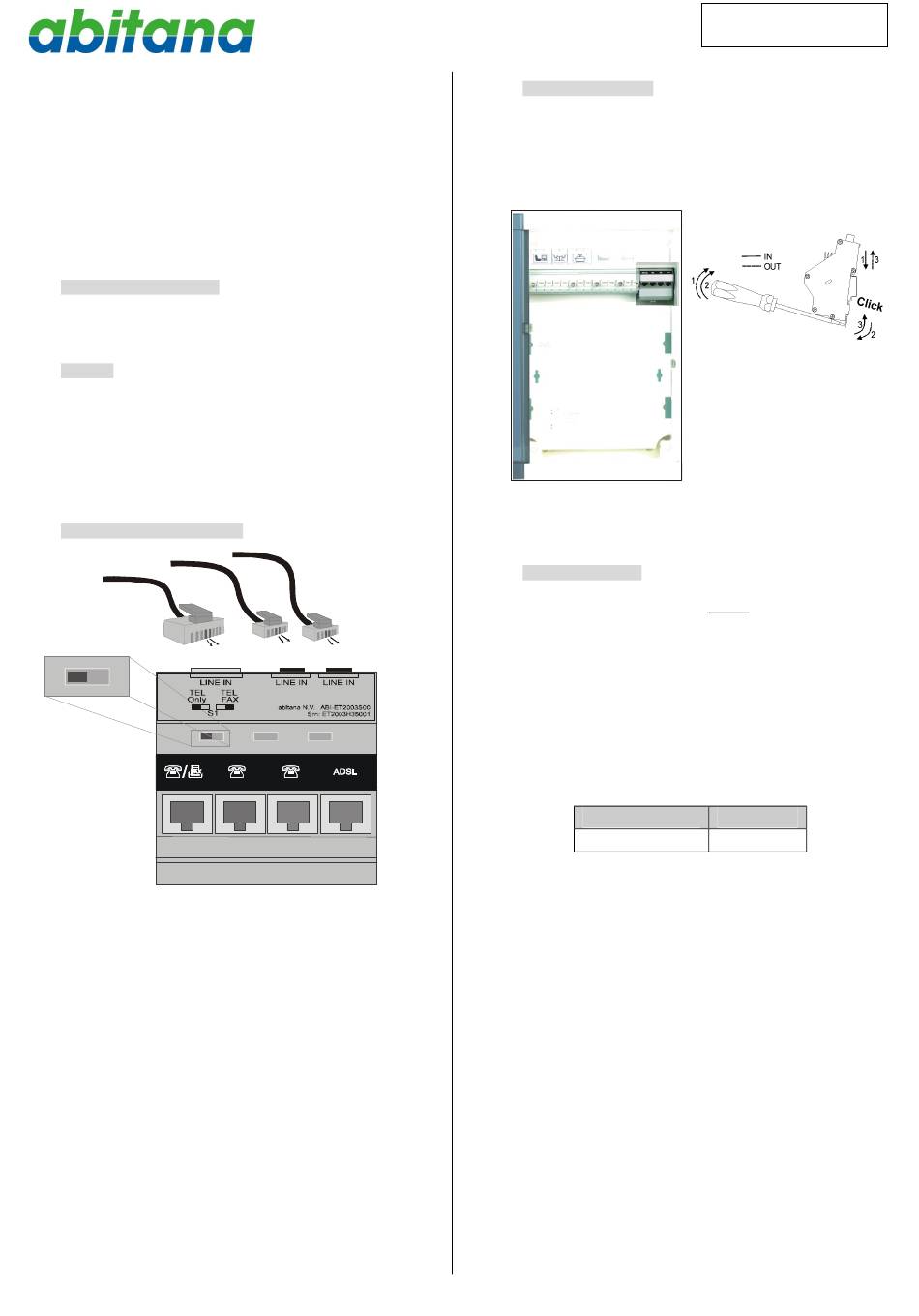

Beschrijving van de hardware
Positie
A <-> B
P1
De DIN-rail monteerbare ABI-ET2003 is uitgerust met 4 RJ45-poorten
aan de voorzijde van de module (P1~P4).
Een schakelaar aan de voorzijde van de module zorgt voor de
configuratie. Verderop in paragraaf 5 van deze handleiding worden de
verschillende configuratiemogelijkheden toegelicht.
Aan de bovenkant van de module bevinden zich de aansluitingen voor
de 'inkomende' telefoonlijn.
De schakelaar en de aansluitpunten voor de inkomende telefoonlijn
zijn slechts toegankelijk wanneer het frontpaneel van de centrale kast
verwijderd is.
De module wordt meestal tijdens de installatie geconfigureerd. Het is
daarom belangrijk dat u duidelijk noteert hoe de module werd
geconfigureerd (aansluiting van de inkomende lijn en instelling van de
schakelaar). Gebruik hiervoor de tabel in paragraaf 6 aan het einde
van de handleiding.
Figuur 1 toont eveneens de bedrading voor de aansluitpunten L1.
Nederlands
090810_ABI-ET2003_QSG_ML
L1
L1
L1
P2
P3
P4
Figuur 1
4
Installatie en voeding
Deze module vereist geen voeding.
De belastingsfactor
Maximale toegelaten belastingsfactor (som van belastingsfactors van
alle aangesloten modules) voor voeding ABI-PS1001S00 = 4.
Klik de module op de DIN-rail zoals afgebeeld op onderstaande figuur:
5
Installatiescenarios
5.1
Analoge (PSTN) telefoonlijn zonder ADSL
De inkomende analoge telefoonlijn (standaard PSTN) kan in parallel
naar 4 verschillende locaties verdeeld worden.
Bij een binnenkomende oproep zullen alle telefoons tegelijkertijd
rinkelen. Elk van de vier aangesloten toestellen kan opgenomen
worden om de oproep te beantwoorden.
Gedurende een gesprek kan een ander toestel opgenomen worden en
het gesprek meevolgen.
Interne oproepen tussen aangesloten toestellen in verschillende
kamers zijn niet mogelijk (geen PABX functie).
Schakelaar Nr.
De bovenstaande tabel geeft de positie van de schakelaar voor deze
configuratie.
Pagina 1
NEDERLANDS
voor deze module bedraagt bijgevolg 0.
Positie
S1
A
abitana
N.V.
S.A.
