Bedieningshandleiding
BEDIENINGSELEMENTEN

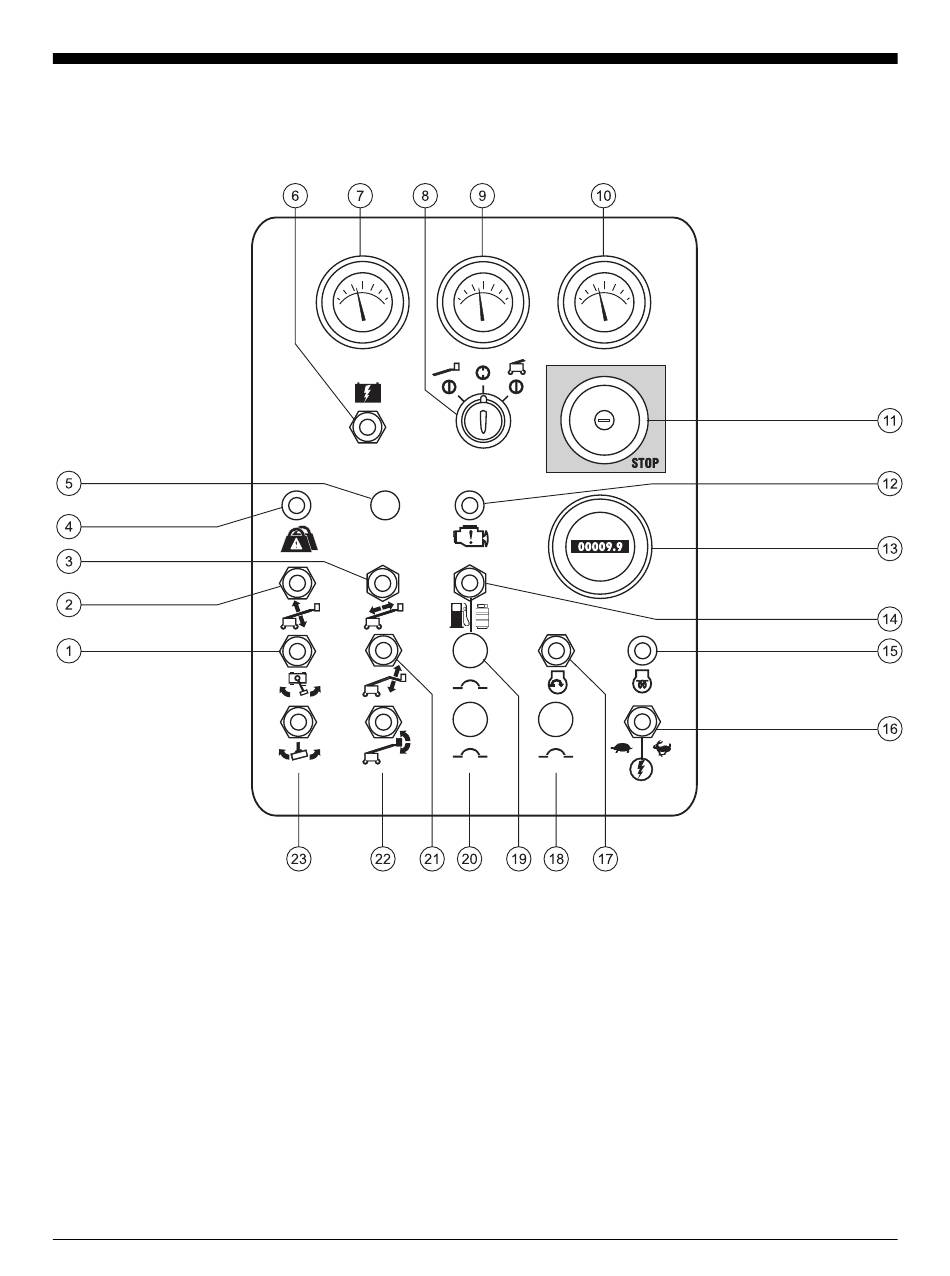

Grondbedieningspaneel
1 Draaitafelschakelaar
2 Op/neer-schakelaar arm
3 In-/uitschuifschakelaar arm
4 Indicatielampje 'overbelasting
platform' (indien aanwezig)
5 Niet gebruikt
6 Hulpvoedingschakelaar
7 Benzine/LPG-modellen:
Watertemperatuurmeter
(indien aanwezig)
Deutz dieselmodellen:
Olietemperatuurmeter
(indien aanwezig)
10
8 Contactslot voor selectie
platformbediening/uit/
grondbediening
9 Oliedrukmeter (indien aanwezig)
10 Spanningsmeter (indien
aanwezig)
11 Rode noodstopknop
12 Lampje 'motor controleren' (indien
niet uitgerust met meters)
13 Urenteller
14 Benzine/LPG-modellen:
Benzine/LPG-keuzeschakelaar
15 Deutz-dieselmodellen:
Gloeibougieschakelaar
Genie S-80 en Genie S-85
Vierde uitgave • Derde druk
Perkins-modellen:
Indicatielampje 'gloeibougie'
16 Functieschakelaar
17 Motorstartschakelaar
18 15A motorzekering
19 20A zekering oliekoeler en
opties
20 15A zekering
bedieningselementen
21 Alleen S-85: Op/neer-
schakelaar jib
22 Platformnivellerings-
schakelaar
23 Platformrotatieschakelaar
Onderdeelnr. 82580DU
