Bedieningshandleiding
Veiligheidsvergrendeling
3. montage
3.1 Algemene montage-instructies
Bij levering bevindt de bediensleutel zich in ingeschoven
toestand. Bij toestellen met ruststroomprincipe moet de
bediensleutel via de hulpontgrendeling losgemaakt worden.
Het ontgrendel gebeurt door de driekantsleutel 180° te draaien.
De normale vergrendelfunctie wordt pas hersteld nadat de
driekantsleutel in zijn uitgangspositie teruggedraaid is.
Ter bevestiging van de schakelaar is de behuizing van twee
boorgaten voorzien. De veiligheidsvergrendeling heeft een dubbele
isolatie. Het gebruik van een aardleiding is niet toegestaan. De
veiligheidsvergrendeling mag niet als aanslag gebruikt worden. De
plaats van montage is willekeurig. Het binnendringen van vuil in
de gebruikte openingen moet echter vermeden worden. De niet-
gebruikte opening moet met de sleufafsluitstrip afgesloten worden.
Aandraaimoment voor de Torx T10 dekselschroeven 0,7 ... 1 Nm.
De bediensleutels moeten via geschikte maatregelen
(gebruik van eenwegschroeven, lijmen, uitboren van de
schroefkoppen, borgen met pennen) onlosmakelijk aan
de beschermvoorziening bevestigd worden en tegen
verschuiven beveiligd worden.
Neem ook de opmerkingen van de normen ISO 12100,
ISO 14119 en ISO 14120 in acht.
4

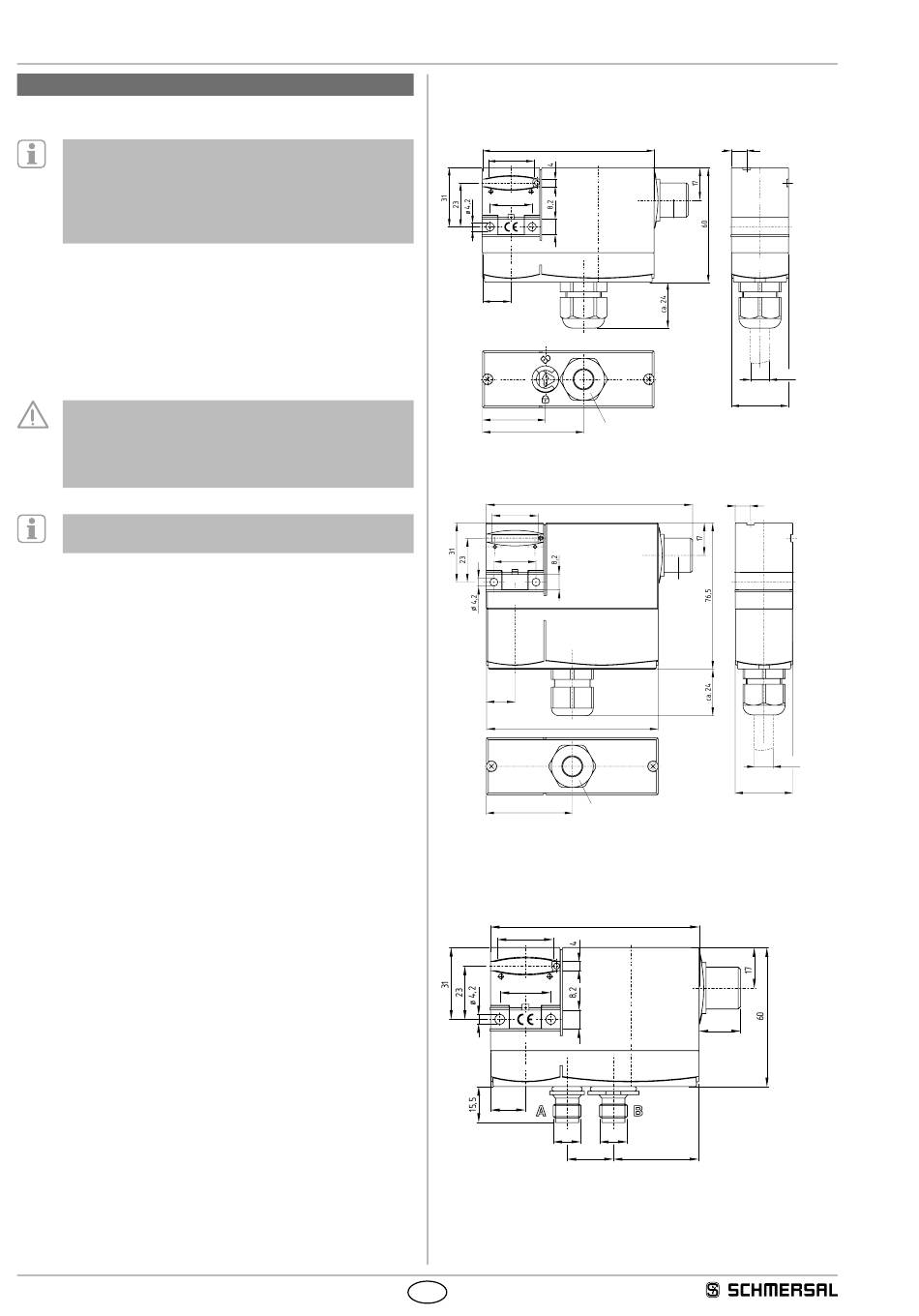

3.2 Afmetingen
Alle maten in mm.
AZM 170SK met snijklemmen en kabelwartels
90
24
22
15
33
53
AZM 170SK met schroefklemmen en kabelwartels
108
24
22
15
90
45
M 20
Legenda: zijdelingse hulpontgrendeling met bestelindex -2197
AZM 170...-ST met stekkers, 2 x 4-polig, A- of B-codering
90
24
22
15
M12
20
NL
AZM 170 I
8
-2197
30
M 20
8
-2197
30
18
M12
37
ø 4-10
ø 4-10
