Elektrisch ontwerp
• De elektrische gegevens over de zonnepanelen van MBI
vindt u in de productinformatiebladen op
(https://www.meyerburger.com/).
• De zonnepanelen van Meyer Burger hebben drie vooraf
geïnstalleerde bypassdiodes (niet vervangbaar), die bescher-
ming en prestatieverbetering bij schaduwval garanderen.
• Sluit alleen zonnepanelen uit dezelfde zonnepaneelserie en
vermogensklasse op elkaar aan.
• Een veiligheidsfactor van 1,25 voor de elektrische groothe-
den(V
, I
) moet in acht worden genomen, omdat een zon-
oc
sc
nepaneel door bijzondere omgevingsomstandigheden een
hogere stroom en/of hogere spanning kan leveren dan bij
een genormeerde testvoorwaarde.
• Het wordt aanbevolen UV-bestendige PV-kabels te gebrui-
ken.
Deze moeten een doorsnede hebben van ten minste 4 mm
(12 AWG) en hittebestendig zijn tot ten minste 90 °C.
• Voor de verleng- en aansluitkabels moeten identieke ver-
bindingsstekkers (dezelfde fabrikant, dezelfde stekkertypen)
worden gekozen. De verbindingsstekkers bij de zonnepa-
nelen "Meyer Burger Black" en "Meyer Burger White" zijn
MC4 van Stäubli. Bij het zonnepaneel "Meyer Burger Glass"
zijn dat MC4-Evo2-stekkers van Stäubli.
• Om een optimale zoninstraling te bereiken en zo het rende-
ment te maximaliseren, moet schaduw worden vermeden.
• De afzonderlijke installatie-onderdelen (zonnepanelen, ze-
keringen, inverters enz.) moeten volgens de bijbehorende
gegevensbladen op elkaar worden afgestemd.
• Neem de lokale, regionale en nationale voorschriften voor
de installatie van elektrische installaties in acht.

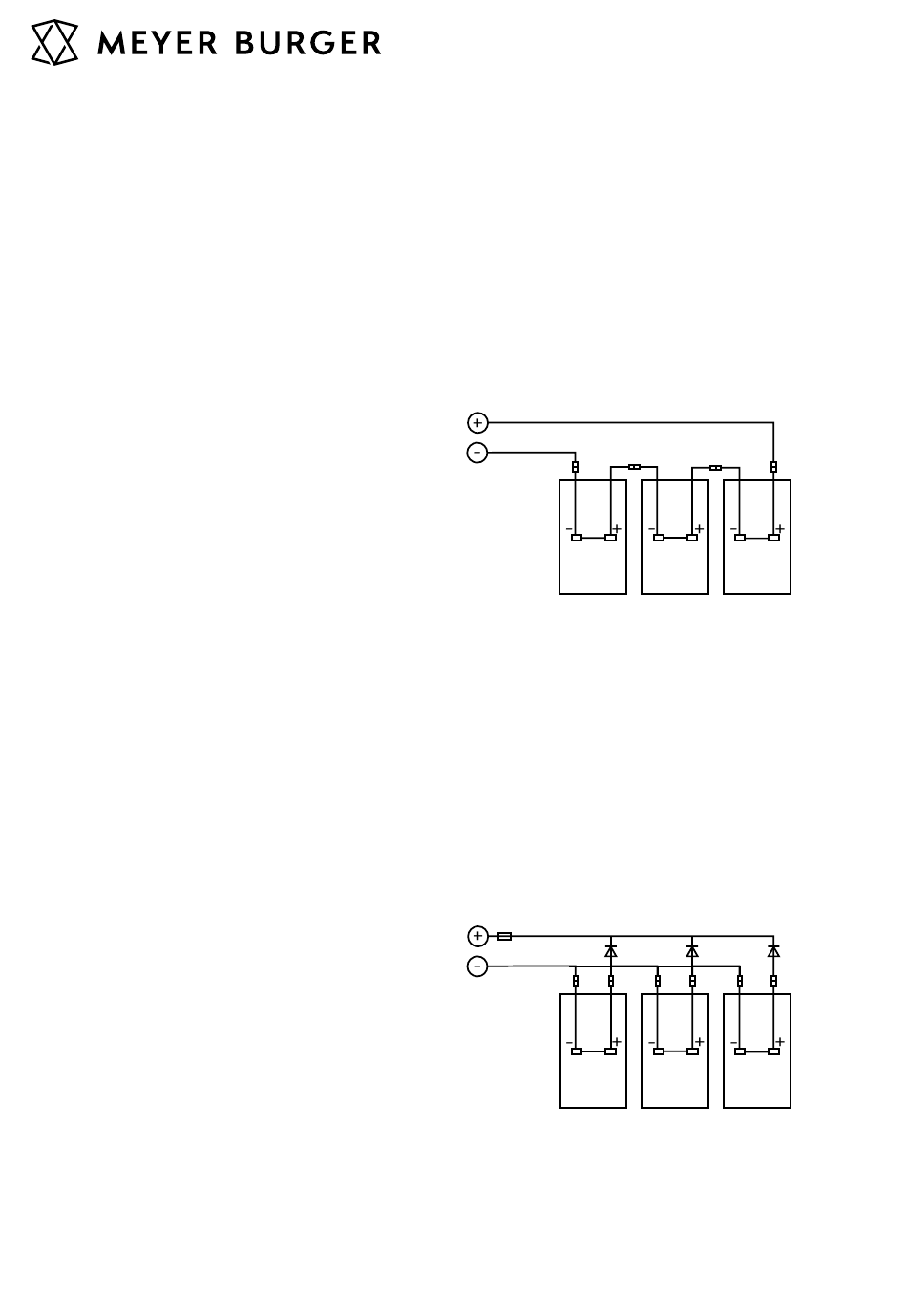

Serieschakeling
• Voor de gewenste totaalspanning kunnen de zonnepanelen
in serie worden geschakeld.
• De stroomsterkte (I
) van de in serie geschakelde zonnepa-
mpp
nelen moet gelijk zijn, omdat de maximale stroom door het
zonnepaneel met de laagste stroomsterkte wordt bepaald.
• De maximale systeemspanning moet worden aangehouden
en kan uit de tabel in het hoofdstuk "Technische gegevens -
Max. systeemspanning" of het betreffende zonnepaneelge-
gevensblad worden gehaald.
• Het maximumaantal zonnepanelen in de serie wordt be-
paald door de maximale systeemspanning (U
door de 1,25-voudige nullastspanning (V
aantal wordt afgerond. Voorbeeld Meyer Burger Black
395 = U
/(V
x 1,25) = 1.000 V/ (44,7 V x 1,25) = 17,9 =
sys
oc
max. 17 zonnepanelen in serie afgerond.
2
Serieschakeling
Parallelle schakeling
• Voor de gewenste totale stroomsterkte kunnen de zonnepa-
nelen parallel geschakeld worden.
• De spanning (V
) van de parallel geschakelde zonnepane-
mpp
len moet gelijk zijn.
• Om terugstroom te voorkomen, is een extra terugstroombe-
veiliging (bijv. blokkeerdioden) nodig
• De kabeldiameter van de verlengkabel moet worden aange-
past aan de maximale stroombelastbaarheid van de kabels.
• Er mogen slechts 2 strings parallel worden geschakeld.
Parallelle schakeling
5
) gedeeld
sys
). Het resulterende
oc
