Keylock handleiding V3.2
Tijdklok aansluiten

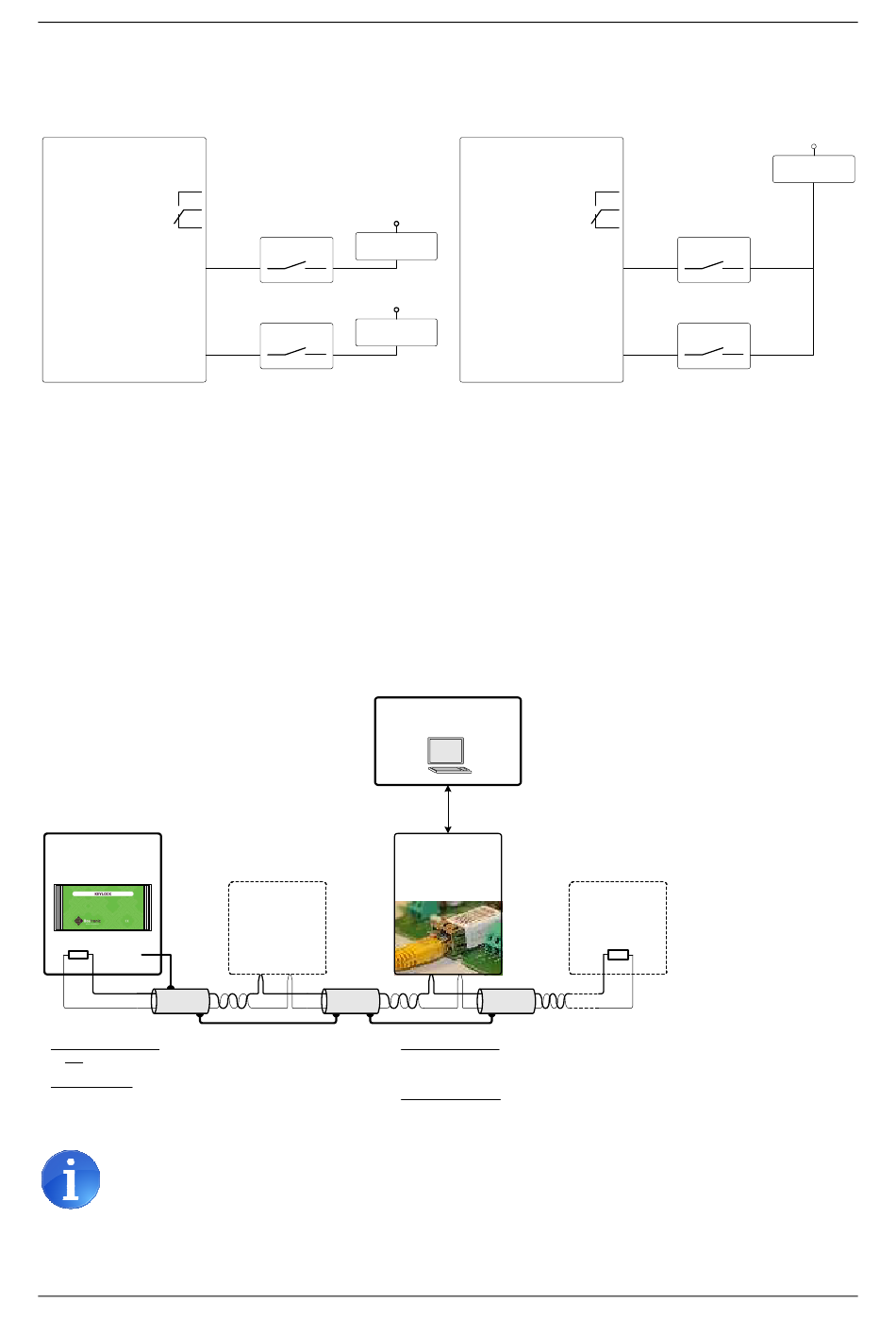

In de onderstaande figuur ziet u twee mogelijkheden om een tijdklok aan te sluiten.
Keylock
LOCK 1 (REL)
LOCK 2
LOCK 3
Boutronic CAN-bus Netwerk aansluiten
Boutronic apparaten communiceren via het Boutronic CAN-bus netwerk. Via dit netwerk kunt u instellingen centraal
beheren met uw PC. Het CAN-bus netwerk wordt ook gebruikt door apparaten, om onderling informatie uit te
wisselen.
U sluit de afscherming op één punt aan GND. U moet de bus (en afscherming) doorlussen, de bus mag niet afgetakt
worden. Een CAN-bus loopt niet rond. De bus is aan beide uiteinden afgesloten met een weerstand (deze plaatst u
met de CAN-bus jumper op de print).
In de onderstaande figuur is een Boutronic CAN-bus netwerk schematisch weergegeven.
Keylock
[001]
GND
CanH
CanL
CAN-bus afscherming
Bij één apparaat (eerste óf laatste apparaat )
aansluiten op de GND
CAN-bus jumper
Alleen plaatsten bij eerste én laatste apparaat op de bus.
Tip:
Meer informatie vind u in onze handleiding CAN-bus aanleggen.
Boutronic BV 's-Gravenzande
Max 24V/200mA
(12-24VDC)
Deur 1
Tijdklok
(12-24VDC)
Deur 2
Tijdklok
Boutronic
Apparaat
[002]
Keylock
+Vin
LOCK 1 (REL)
LOCK 2
+Vin
LOCK 3
Pc met
Boutronic Studio 2
Ethernet
Boutronic
SNI
[800]
Bedrading CAN-bus
- 100kBit/s : 0,6 mm², twisted pair, max 500 mtr
- 20kBit/s : 0,8 mm², twisted pair, max 1000 mtr
Aansluiten CAN-bus
- Bus doorlussen, bij aftakkingen rekening houden met max. lengte.
Max 24V/100mA
Tijdklok
Tijdklok
Boutronic
Apparaat
[...]
Aansluiten
+Vin
(12-24VDC)
Deur 1
