Weergave
Aansluiting

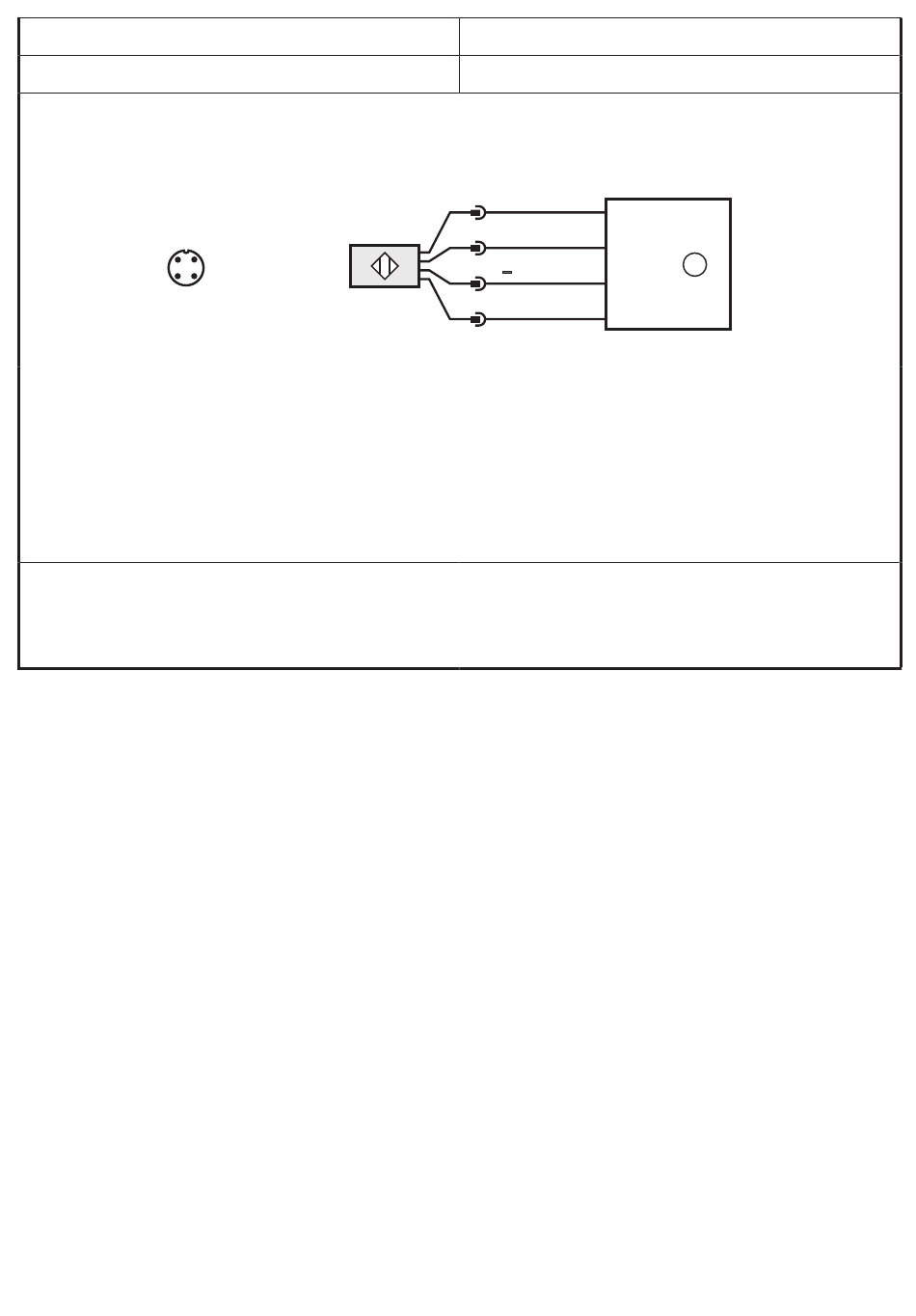

Aansluitschema
2
3
Evaluatie-eenheid of PLC
Aderkleuren:
BK: zwart
BN: bruin
BU: blauw
WH: wit
Opmerkingen:
Indien niet anders aangegeven, hebben alle data in het gehele temperatuurbereik betrek-
king op een referentiemeetplaat conform IEC 60947-5-2 (Fe360 = ST37K) 60 x 60 x 1 mm.
18
1
4
LED geel (signaal); LED groen (power)
M12-stekkerverbinding, vergulde contacten
L +
1
(BN)
+24 V
2
A1
(WH)
IN1
3
L
(BU)
GND
4
A2
(BK)
IN2
