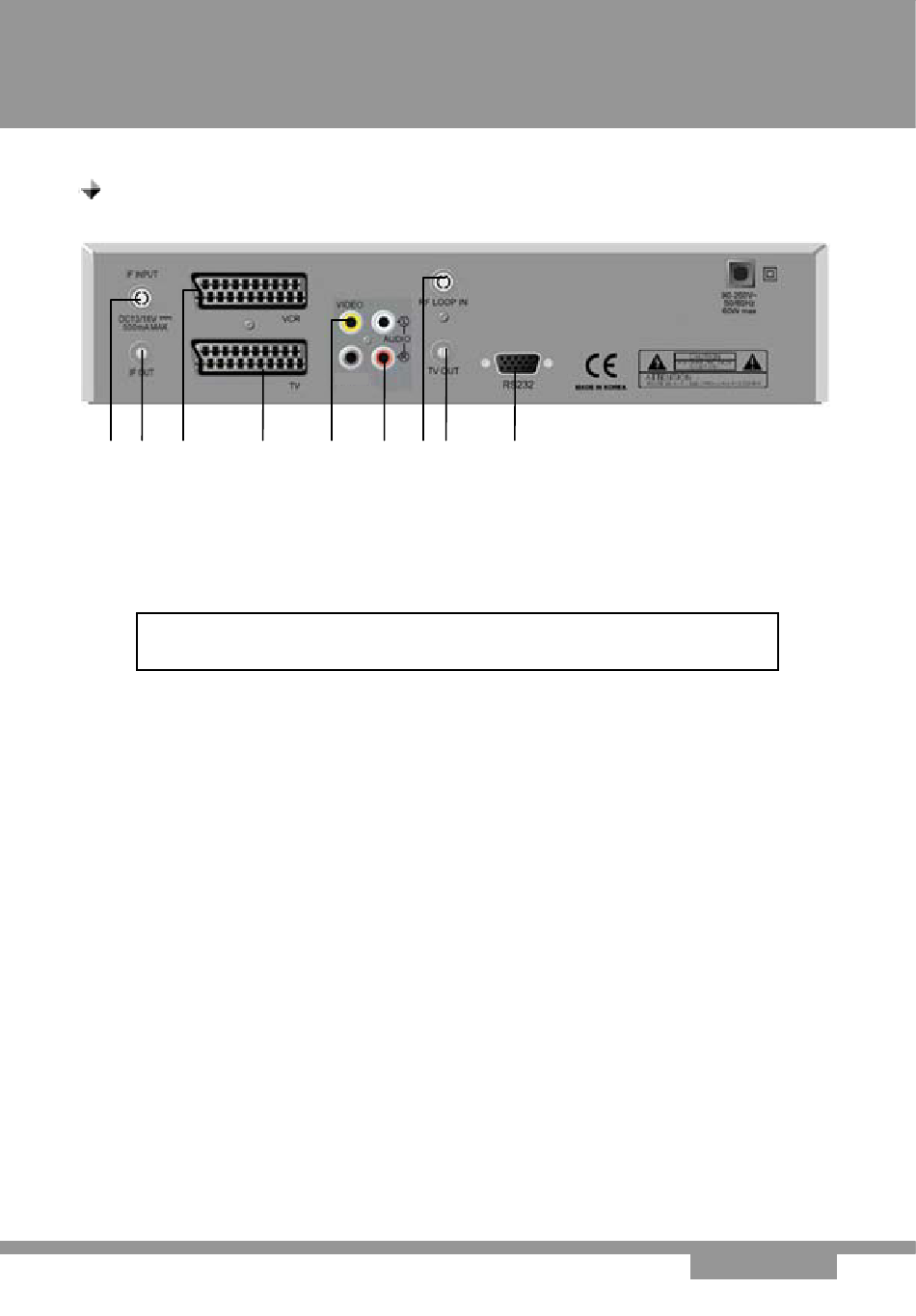

Achterpaneel
①② ③
④
Volgt u de diagram zoals hierboven is aangegeven voor de aansluiting van uw
apparaat.
Het apparaat niet aanzetten voordat het systeem is aangesloten, en
deze is gecontroleerd.
① IF INPUT : Coaxiale uitgang voor aansluiting van de LNB van de schotel.
② IF OUT : Deze maakt de verbinding van een Analoog ontvanger.
③ VCR SCART : Deze Scart verbinding wordt gebruikt voor het aansluiten van een
extern video.
④ TV SCART : Word gebruikt om uw TV via Scart kabel te verbinden.
⑤ VIDEO : Deze uitgang word gebruikt voor de aansluiting van uw TV met een RCA
kabel.
⑥ AUDIO R/L : Deze RCA verbindingen worden gebruikt om de TV via RCA kabel te
verbinden of voor andere externe geluid amp of systeem.
⑦ RF LOOP IN : Antenne verbinding.
⑧ TV OUT : RF signaal naar een RF(ANT) ingang VCR, TV
⑨ RS 232C SERIAL PORT : Deze word gebruikt om uw ontvanger via een computer of
een andere STB apparaat met een seriele kabel te verbinden.
S/PDIF
⑤ ⑥ ⑦⑧
Systeem
Aansluiting
⑨
8
