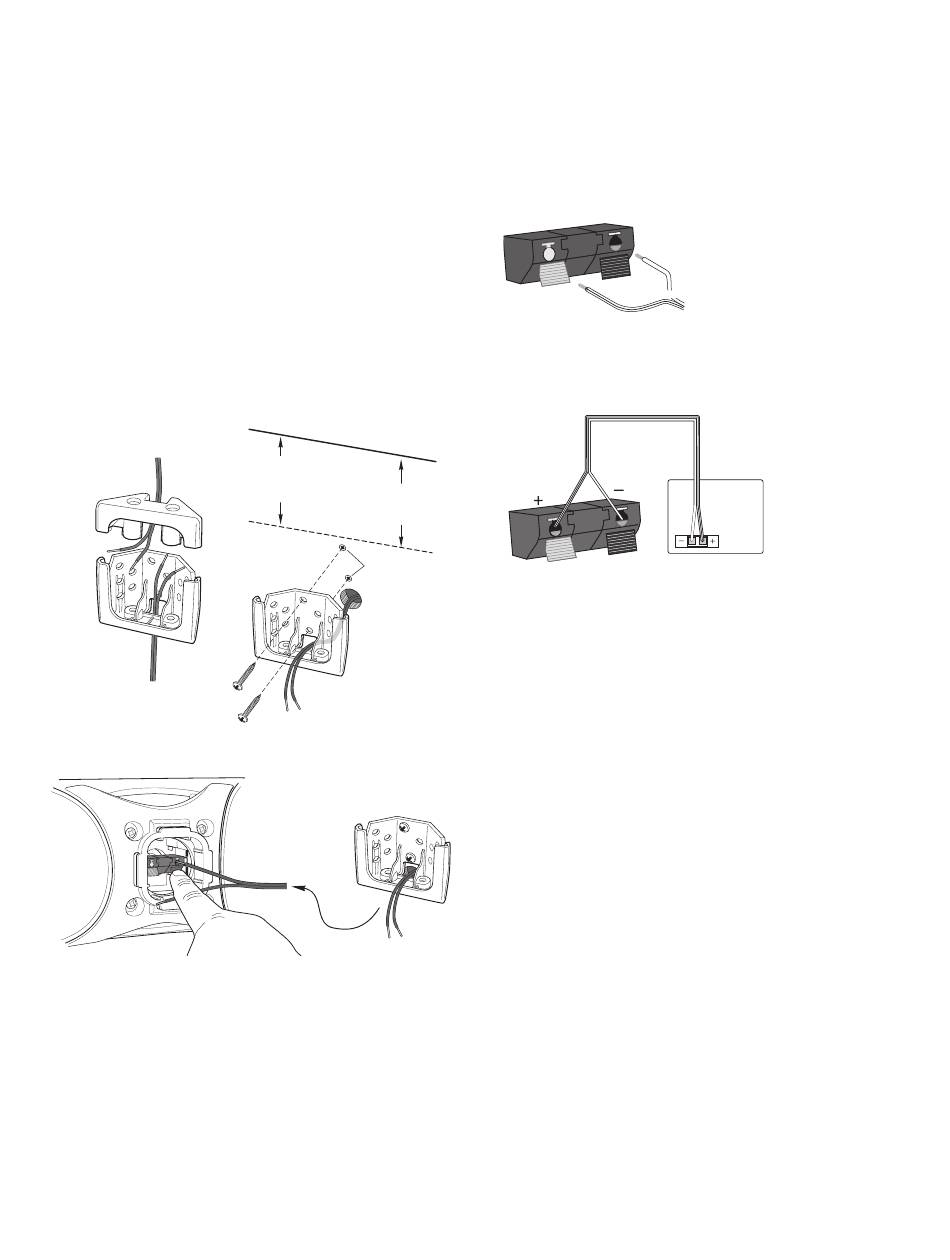

WANDMONTAGE
Bij het bepalen van de juiste plaats van de JBL Control NOW luidspreker is het
belangrijk de muurbeugel NIET dichter dan 7,6 cm (horizontale opstelling) en
21,6 cm (verticale opstelling) van het plafond te monteren. Doet u dat wèl dan
heeft u te weinig ruimte om de JBL Control NOW luidspreker te richten en op de
muurbeugel te schuiven.
WAARSCHUWING
De gebruiker is zelf verantwoordelijk voor de juiste keus en toepassing van
montagemateriaal (verkrijgbaar bij 'Doe het zelf' en ijzerwinkels) en de veilige
montage van de luidsprekers tegen plafond of wand. De JBL Control NOW luid-
spreker is ontworpen met het oog op gemakkelijke montage. Wanneer u echter
na het doorlezen van deze handleiding er niet zeker van bent of u dit zelf kunt
doen, raadpleeg dan liever uw leverancier voor professionele montage. Gebruik
geen elektrisch gereedschap bij de montage; deze oefenen onnodig een veel te
grote kracht uit die tot beschadiging van de onderdelen en toebehoren kunnen
leiden, wat de draagkracht kan aantasten en tot gevaarlijk situaties kan leiden.
1. Trek kabel(s) naar de plaats(en) waar u van plan bent de luidspreker(s) op te
stellen.
2. Bevestig de muurbeugel aan de wand en gebruik een waterpas. Gebruik vooral de
juiste pluggen.
Bovenzijde van de beugel mini-
Hoek/wandbeugel
maal 7,6 cm vrij van het plafond
(horizontale montage)
OPMERKING: in
de wandbeugel
bevinden zich twee
kabelopeningen
3. Verbind de kabels met de JBL Control NOW luidspreker.
4 4
BELANGRIJK: controleer voordat u enige verbinding maakt of alle apparatuur
is uitgeschakeld. Gebruik voor luidsprekerverbindingen hoogwaardige luidsprekerka-
bel met indicaties voor de polariteit. De ader met een ribbel of andere codering wordt
meestal voor de positieve pool gebruikt (+).
OPMERKING: raadpleeg zonodig uw JBL leverancier voor informatie
over luidsprekerkabel en aansluitmogelijkheden.
1. Maak 6 mm van de draad blank.
2. Druk de klem in.
3. Steek het blanke einde in en laat de
ROOD = +
MARKERING = +
BELANGRIJK: verwissel de polariteit niet (d.w.z. – aan + en + aan – )
bij het maken van verbindingen. Dat leidt niet tot defecten, maar vervaagt het
stereobeeld en de basweergave.
Standaard
Verbinding
Luidspreker
(achterzijde)
Bovenzijde van de beugel minimaal
21,6 cm vrij van het plafond
(verticale montage)
Juiste pluggen zijn
belangrijk
De luidsprekers hebben gecodeerde aanslui-
tingen waarin allerlei kabels passen. De
meest gebruikelijke verbinding ziet u hier-
klem los.
naast. Let op de juiste polariteit en zorg dat
ZWART = –
de + op de achterzijde van de versterker
wordt verbonden met de + (rood) van elke
luidspreker als afgebeeld. Verbind de –
(zwart) op dezelfde wijze. Raadpleeg eventu-
Geen
markering = –
eel de handleiding van uw versterker of
receiver en televisie om de aansluitingen te
Luidsprekerkabel
maken.
(één kanaal
afgebeeld)
GEEN
MARKERING = –
ZWART = –
ROOD = +
MARKERING = +
Receiver of
Versterker
Het bedradingsschema geeft
(achterzijde)
de polariteit aan voor één
kanaal van een stereo of
home theater systeem.
