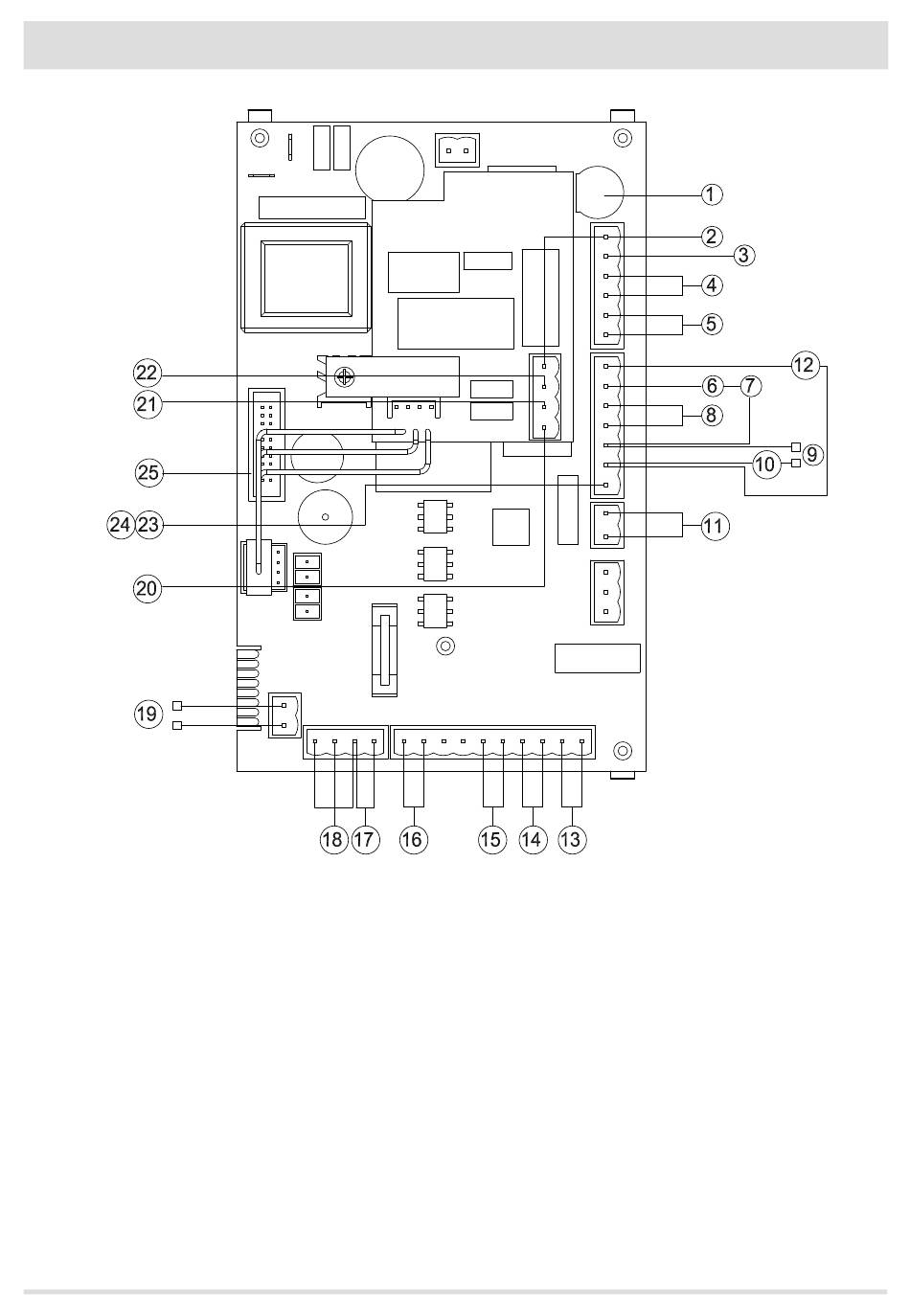

15 - ELEKTRISCH SCHEMA
LEGENDE BEKABELINGEN MOEDERKAART
1.
ZEKERING
2.
FASE KAART
3.
NEUTRAAL KAART
4.
ROOKGASVENTILATOR
5.
OMGEVINGSVENTILATOR
6.
BEVEILIGINGSTHERMOSTAAT PELLET
7.
HITTEBESCHERMER WATER
8.
BOUGIE
9.
AANSLUITEN OP DE WATERDRUKREGELAAR VAN DE
HYDRAULISCHE KIT (OPTIE)
10. LUCHTDRUKREGELAAR
11. AANSLUITING EXTRA KETEL (KLEMMENBORD)
12. TRANSPORTSCHROEF
13. ROOKGASSENSONDE
N.B. De elektrische bedradingen van de afzonderlijke onderdelen zijn voorzien van voorbekabelde connectoren waarvan
de groottes onderling verschillen.
Technische Dienst - Rechten voorbehouden - Reproductie verboden
14. AANLUITING EXTERNE THERMOSTAAT (KLEMMENBORD)
15. INTERNE OMGEVINGSSONDE
16. AANSLUITING SONDE PUFFER/BOILER (KLEMMENBORD)
17. SONDE WATERTEMPERATUUR KETEL
18. TOERENREGELING ROOKGASVENTILATOR
19. DEBIETREGELAAR OF THERMOSTAAT BOILER AAN TE SLUITEN
OP DE HYDRAULISCHE KIT (OPTIE)
20. FASE 3-WEGSKLEP (VERWARMING)
21. FASE 3-WEGSKLEP (SANITAIR)
22. FASE POMP
23. NEUTRAAL POMP
24. NEUTRAAL 3-WEGSKLEP
25. BEDIENINGSPANEEL
77
