Anderson Greenwood Serie 200 POSrV
Handleiding voor installatie en onderHoud

2 onderhoud hoofdAfsluiter

2.1 demontage
Laat voor aanvang van de demontage alle druk
weglopen die in de hoofdafsluiter of de piloot
opgesloten zit.
Zie figuur 1A (type XX3 zuiger/zitting) en
figuur 1B (type XX9 zuiger/zitting) voor een
beschrijving en de locatie van de onderdelen.
Verwijder de kap (onderdeel 17) uit het huis
(onderdeel 1). Verwijder de voeringpakking
(onderdeel 6), de voering (onderdeel 5) en de
zuiger (onderdeel 10). Verwijder de zachte
onderdelen uit de zuiger. Als de zuiger is
uitgerust met een klemring (onderdeel 15),
reinig en bewaar deze dan voor gebruik tijdens
de montage. De dompelbuis (onderdeel 4)
is op zijn plaats geklonken en dient onder
geen beding te worden verwijderd. De nozzle
(onderdeel 3) mag niet worden verwijderd,
tenzij die is beschadigd of de nozzleafdichting
(onderdeel 2) lekt.
opmerkinG
Verwijder de borgpen en de afstelbout voor de
opvoerhoogte (onderdelen 11 en 12) op afsluiters die
daarmee zijn uitgerust alleen als de nozzle wordt
verwijderd. Deze bout regelt de opvoerhoogte van de
zuiger en daarmee ook de afblaascapaciteit van de
afsluiter. Als de nozzle, de eindbout of beide worden
verwijderd, moet de opvoerhoogte opnieuw worden
ingesteld volgens de procedure in paragraaf 2.3.3
(type XX3) of paragraaf 2.3.4 (type XX9).
2.1.1 Demontage van de nozzle en de
nozzleafdichting
Zie figuur 2 voor een beschrijving en de locatie
van onderdelen.
1. Verwijder de borgpen en de afstelbout voor
de opvoerhoogte uit de zuiger, indien van
toepassing.
2. Plaats de voering van het huis en de zuiger,
zonder de zitting of de zittinghouder, in de
voering en op de nozzle.
Afsluitergrootte en -type
X = type zuiger/zitting hoofdafsluiter, uitsteekhoogte 3 of 9
1/1.5 x 2 Type 24X/25X (doorlaten D, e en F)
1.5 x 2/3 Type 24X/25X (doorlaten G en H)
2" Type 24X/25X
3" Type 24X/25X
4" Type 24X/25X
6" Type 24X/25X
8" Type 24X/25X
1.5" Type 26X
2" Type 26X
3" Type 26X
4" Type 26X
6" Type 26X
8 x 88 Type 26X
8 x 10 Type 26X
10" Type 26X
3. Plaats een geschikt afstandstuk (zie tabel ii)
op de zuiger en plaats vervolgens de
bovenkap over het afstandstuk.
4. Schroef het juiste aantal kapbouten
(zie tabel ii) in de schroefgaten op het huis.
Als twee bouten worden gebruikt, dienen
die 180º uit elkaar te zijn geplaatst. Als vier
bouten worden gebruikt, dienen die 90º
uit elkaar te zijn geplaatst. Gebruik altijd
de kortste kapbouten die bij de afsluiter
zijn meegeleverd, tenzij alle kapbouten
nodig zijn. Type 40/50 van 1" is bijvoorbeeld
uitgerust met twee bouten van 1.50" en
twee bouten van 1.88", maar alleen de twee
bouten van 1.50" dienen te worden gebruikt.
Type 40/50 van 2" is echter uitgerust met
twee bouten van 1.25" en twee bouten van
1.62", en voor de installatie van de nozzle
zijn alle vier de bouten nodig.
5. Haal de kapbouten gelijkmatig aan tot
het koppelmoment dat in tabel ii wordt
aangegeven, om de nozzleafdichting samen
te drukken.
6. Gebruik een drevel of een stang met een
lichte hamer en tik hiermee op de tanden
van de nozzlehouder om de nozzlehouder
los te maken. Schroef de nozzlehouder
ongeveer een halve slag los.
7. Maak de kapbouten los om de nozzle te
ontlasten. Verwijder de componenten uit de
hoofdafsluiter.
min. nozzle
(inch)
0.045
0.040
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.030
0.030
0.030
0.030
0.030

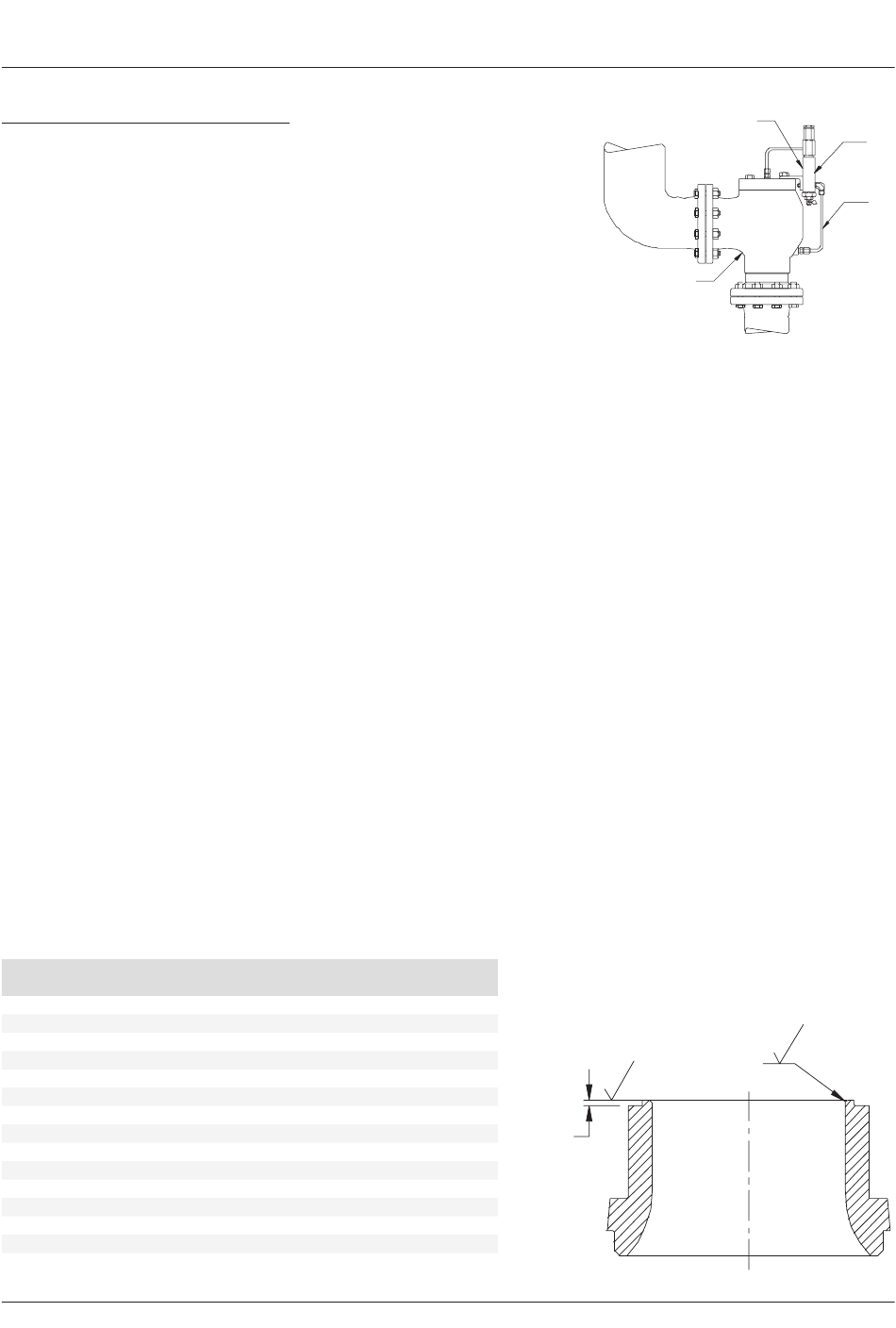

identificatieplaatje
Uitlaat
Hoofdafsluiter
32
Min.
uitsteekhoogte
Pilootge-
stuurde
afsluiter
Toevoer-
leiding
inlaat
32
.010
r.020
2
