4 Op de voedingsspanning aansluiten
Elektronica- en aansluit-
ruimte
Aansluitruimte
12
9. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
10. Eventueel aanwezige display- en bedieningsmodule weer plaat-
sen
11. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
4.2
Aansluitschema eenkamerbehuizing
De afbeelding hierna geldt voor de niet-Ex-, de Ex ia- en de Ex d-uit-
voering.
1

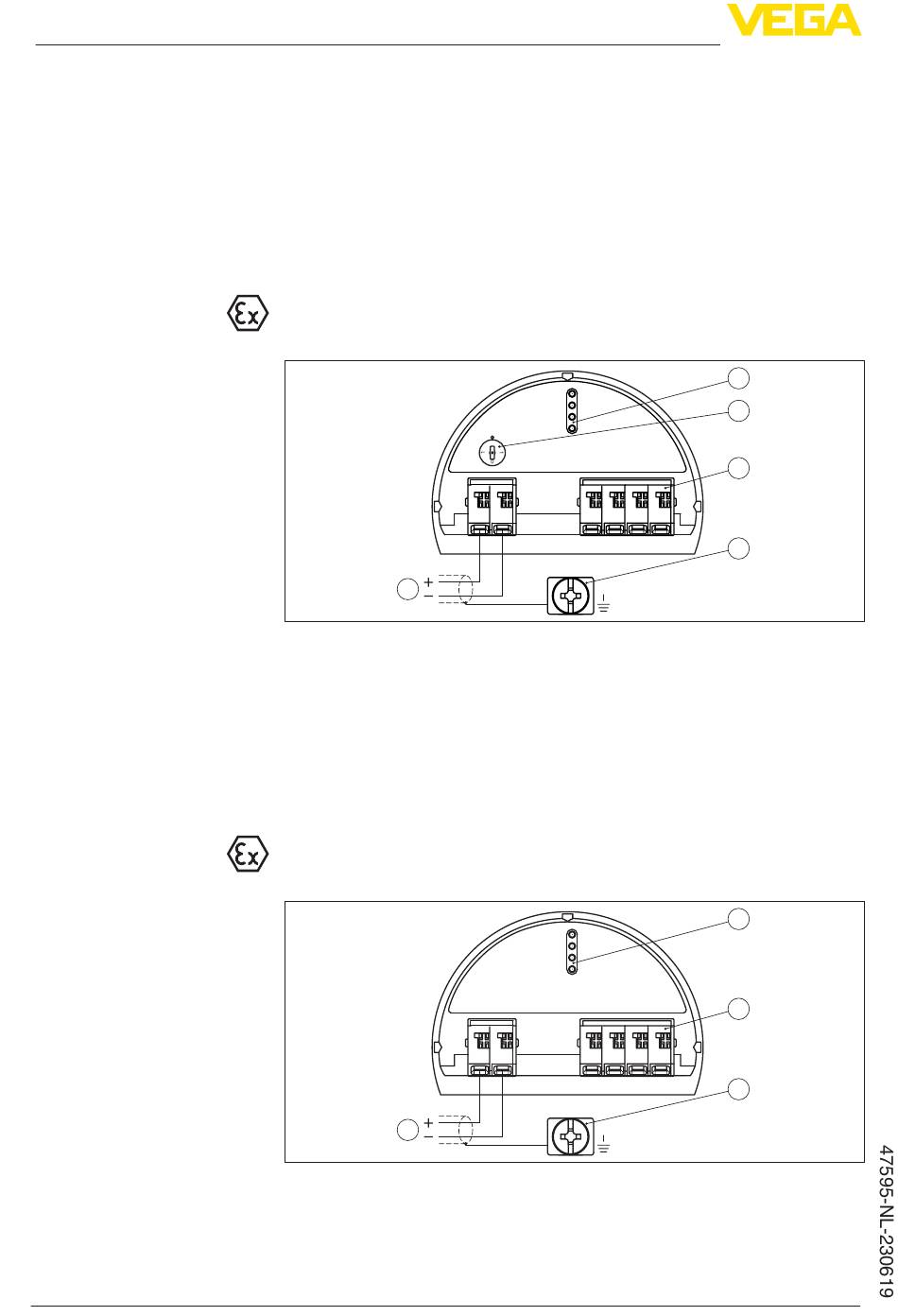

Fig. 8: Elektronica- en aansluitruimte - eenkamerbehuizing
1
Voedingsspanning, signaaluitgang
2
Contactpen voor display- en bedieningsmodule resp. interfaceadapter
3
Simulatieschakelaar ("1" = bedrijf met vrijgave simulatie)
4
Voor externe display- en bedieningseenheid
5
Aardklem voor aansluiting van de kabelafscherming
4.3
Aansluitschema tweekamerbehuizing
De afbeelding hierna geldt voor de niet-Ex-, de Ex ia- en de Ex d-uit-
voering.
1
Fig. 9: Aansluitruimte - tweekamerbehuizing
1
Voedingsspanning, signaaluitgang
2
Voor display- en bedieningsmodule resp. interface-adapter
3
Voor externe display- en bedieningseenheid
4
Aardklem voor aansluiting van de kabelafscherming
0
Bus
+
1
2
5
6 7 8
( )
(-)
Bus
+
1
2
5
6 7 8
( )
(-)
VEGAFLEX 82 • Foundation Fieldbus
2
3
4
5
2
3
4
