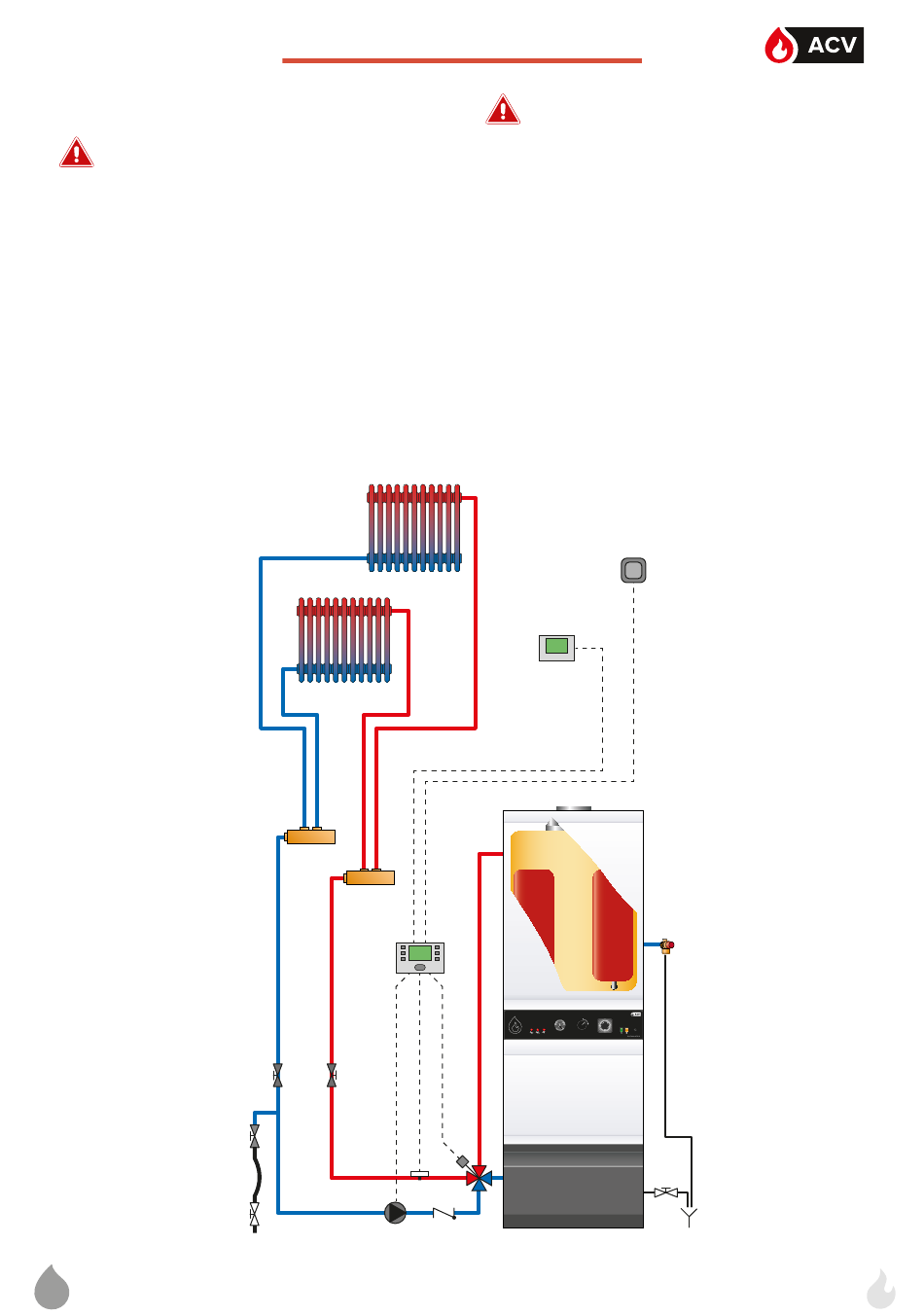

AANSLUITING VERWARMING
Het drinkwaterreservoir moet eerst gevuld en onder
druk gezet worden, vooraleer de verwarmingskring
onder druk te brengen.
De HeatMaster® De HeatMaster® is achteraan uitgerust met twee
moffen die gebruikt kunnen worden voor de aansluiting van een
centrale verwarmingskring.
De aansluiting op een verwarmingsdistributienet vermindert de
efficiëntie van de warmdrinkwaterbereiding.
EXPANSIEVAT
De HeatMaster® 30 N en 60 N zijn uitgerust met een expansievat
van 8L.
De modellen HeatMaster® 70/100 zijn uitgerust met twee
expansievaten van 10 L. De afmetingen van de expansievaten
voldoen alleen voor de "boilerfunctie". Als de primaire kring wordt
aangesloten op een verwarmingsnet, dan moet u (laten) berekenen
welke inhoud het expansievat moet hebben in verhouding tot het
totale volume van de verwarmingsinstallatie (meer details vindt u
in de technische handleiding van de fabrikant van het expansievat).
NL
INSTALLATIE
9
4
4
8
2
A1007854 - 664Y5400 • C
OPGELET
Het primair veiligheidsventiel wordt geleverd met een
plastic leiding die verbonden is met de leegloopinrichting
– die leiding dient uitsluitend testdoeleinden en moet
verwijderd worden.
Het veiligheidsventiel moet op de leegloopinrichting
worden aangesloten met een leiding van metaal,
bijvoorbeeld koper.
1. Vierwegsmengkraan
2. Circulatiepomp
3. Terugslagklep
4. Afsluitkranen verwarming
5. Veiligheidsventiel met manometer (ingesteld op 3 bar)
6. Expansievat
7. Aftapkraan
8. Vulkraan primaire kring
9. Regulatie
10. Contactvoeler
11. Omgevingsthermostaat
12. Buitentemperatuurvoeler
11
6
60
90
1
10
3
12
6
5
I
I
O
O
H
7
19
