2.7

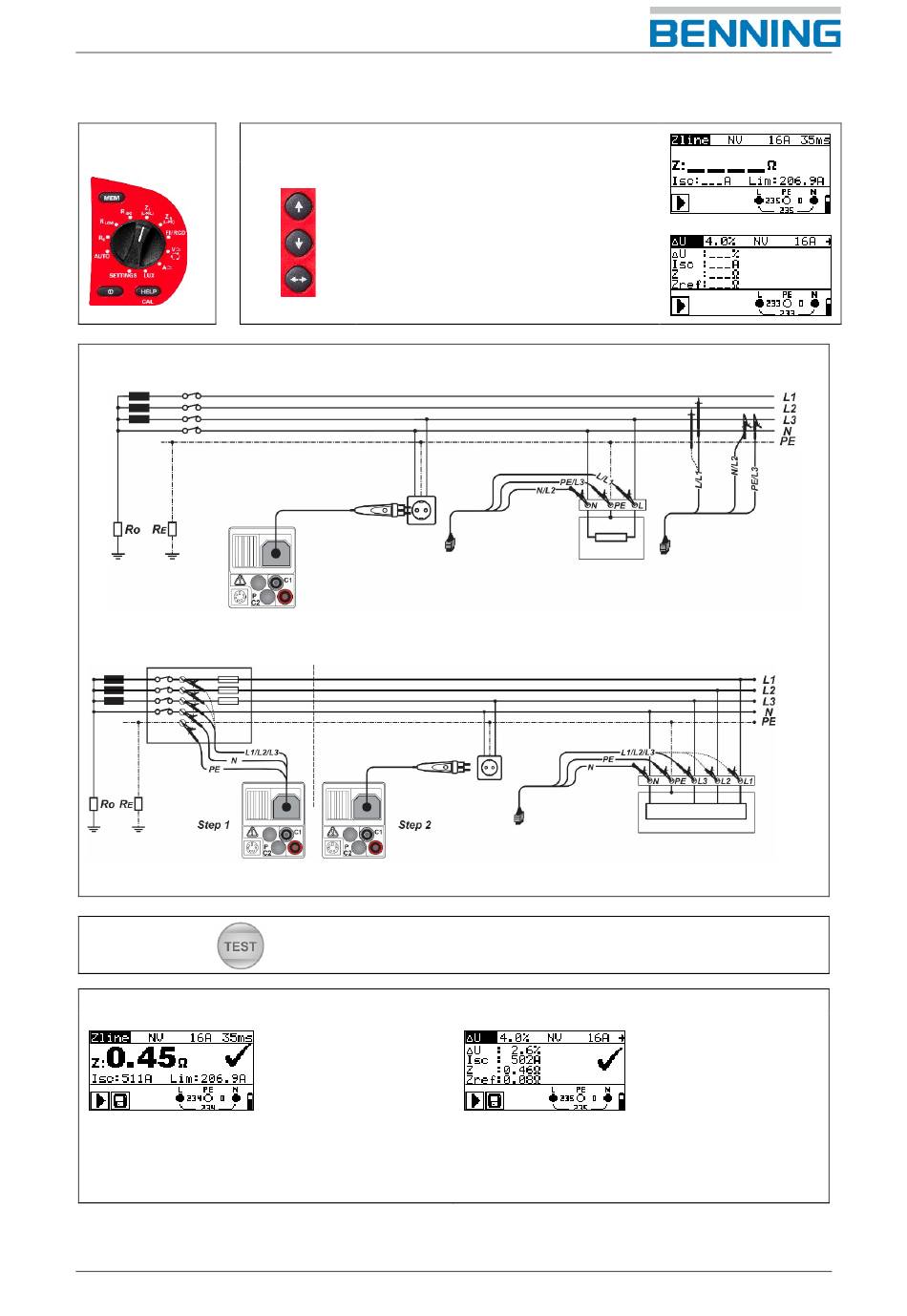

Leidingsimpedantie (Z
1. De functie
2. Subfunctie, parameters en grenswaarden
instellen.
instellen.
Z
I
3. Aansluitschema
Kabelimpedantie
Aansluiting van de als optie verkrijgbare Commander meetstekker (044149) en
Spanningsverval
Aansluiting van de als optie verkrijgbare Commander meetstekker (044149) en
4. Druk de toets
5. Het meetresultaat kan met behulp van de toets MEM worden opgeslagen.
Z: ......Kabelimpedantie
Isc .....Niet beïnvloede kortsluitstroomsterkte
Lim ...Onderste grenswaarde van de niet
beïnvloede kortsluitstroomsterkte
BENNING IT 130
)
I L-N/L
Z
Kabelimpedantie
I
ΔU Spanningsverval
Type zekering
[---, NV, gG, B, C, K, D, Z, L, U]
Nominale stroomsterkte van de
zekering
Uitschakeltijd van de zekering
Max. spanningsverval [3,0% ÷ 9,0%]
de 3-aderige meetkabel
de 3-aderige meetkabel
in.
ΔU ... Spanningsverval
Isc .... Niet beïnvloede kortsluitstroomsterkte
Z ...... Kabelimpedantie op het meetpunt
Zref .. Kabelimpedantie van de referentieplaats
23
5261 / 12/2022 nl
