Opmerking: Bepaal vanuit de normale
bedieningspositie de linker- en rechterzijde van de
machine.
Opmerking: Als u de verticuteerset moet kantelen
om bij de verticuteermessen te kunnen komen, moet u
de kick-standaard (meegeleverd met de tractie-eenheid)
(Figuur 2).
1. Kick-standaard
1
De verticuteerset inspecteren
Benodigde onderdelen voor deze stap:
1
Verticuteerset
Procedure
Nadat de verticuteerset is uitgepakt, controleert u het
volgende:
1. Controleer of er aan beide kanten van de messenkooi
smeervet zit. Er moet duidelijk vet te zien zijn op de
lagers van de messenkooi en de inwendige gleuven
van de as van de messenkooi.
2. Controleer of alle moeren en bouten stevig zijn
vastgezet.
3. Zorg ervoor dat de ophanging van het draagframe
vrij kan bewegen en niet vastloopt als deze vooruit
en achteruit wordt bewogen.

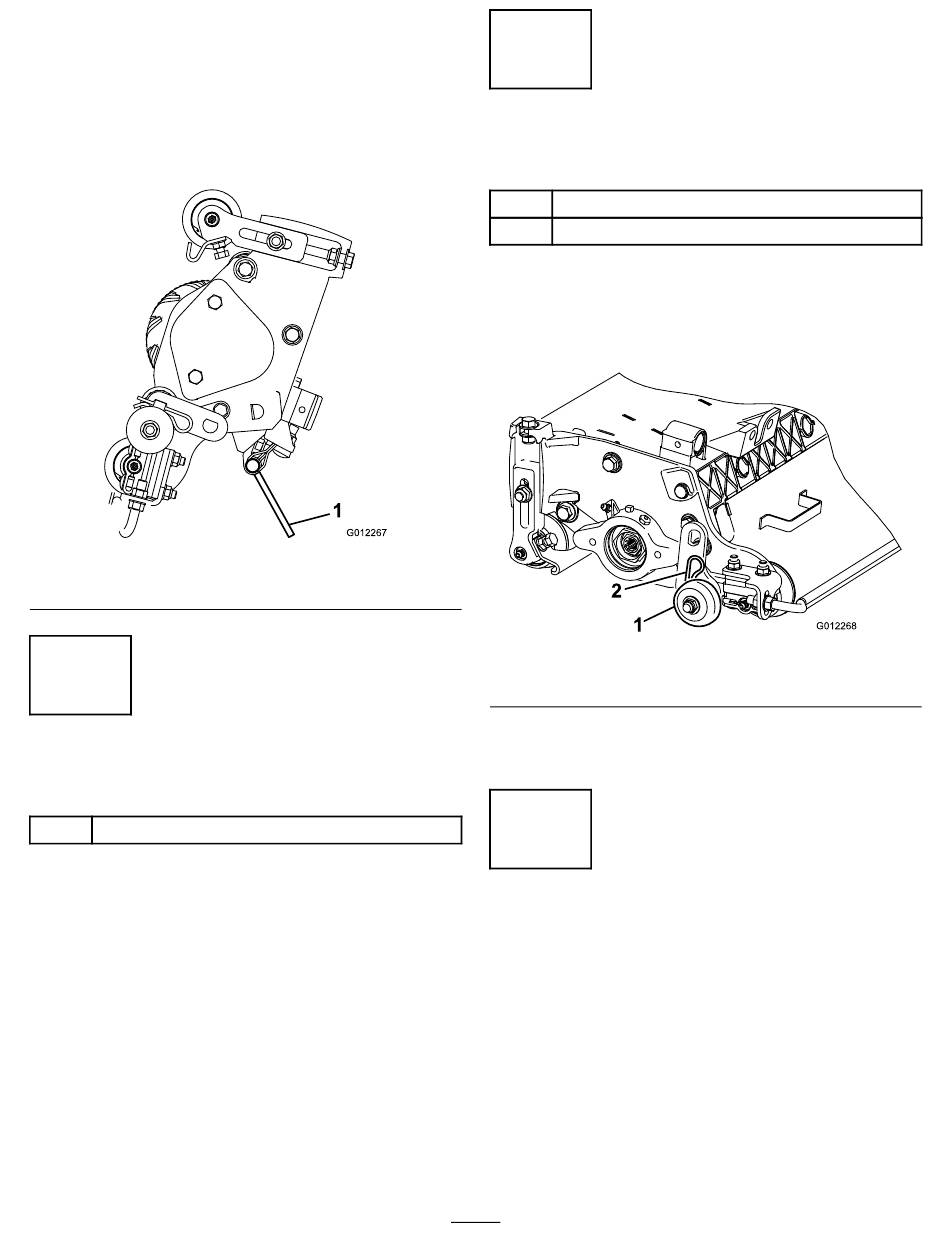

Figuur 2
2
De transportrollen monteren
Benodigde onderdelen voor deze stap:
2
Transportrolconstructie
2
Borgpen
Procedure
Bevestig een transportrolbeugel aan de pen van elke
zijplaat met een borgpen (Figuur 3).
1. Transportrolconstructie
Opmerking: De rol moet naar de achterzijde van de
verticuteerset zijn gericht.
3
Mesdiepte afstellen
Geen onderdelen vereist
Procedure
Opmerking: De maximale aanbevolen indringdiepten
van de messen zijn als volgt:
• Model 03664 3 mm.
• Model 03684 6 mm.
1. Plaats de messenkooi van de verticuteerset op een
horizontaal oppervlak.
6
Figuur 3
2. Borgpen
