5 BEDIENING
5.13
Opslagcompartiment voor slijtdelen

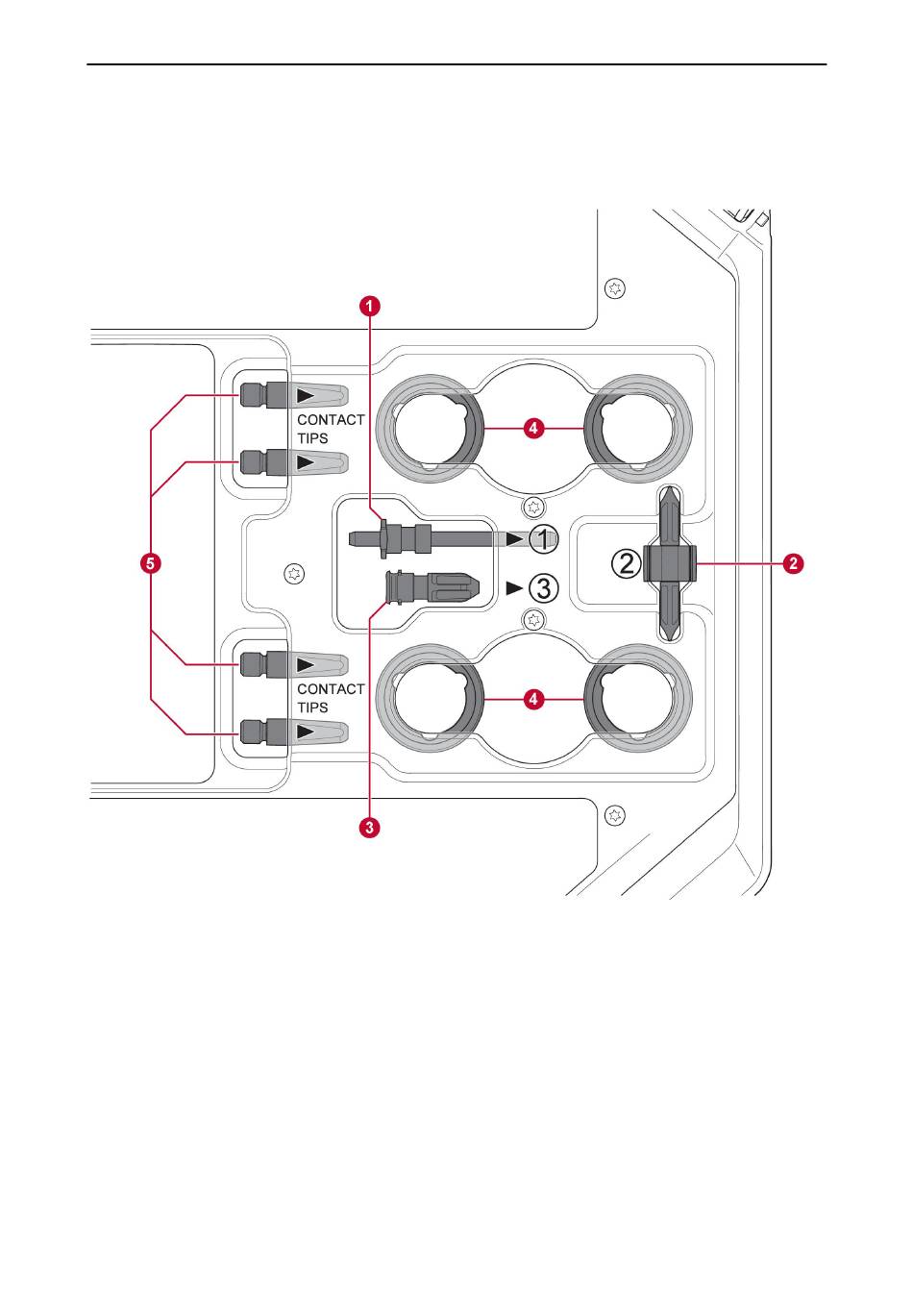

Aan de binnenkant van de linkerdeur van de draadaanvoereenheid bevindt zich een
opslagcompartiment voor slijtdelen, zodat u eenvoudig toegang hebt tot een extra set rollen
en draadgeleiders.
1.
Geleider van de ingaande draad
2.
Middelste draadgeleider
3.
Geleider van de uitgaande draad
5.14
Bevestiging van wielset
5.14.1
Bevestiging van de wielen aan het frame van de wielset
Voordat de draadaanvoereenheid aan de wielset wordt bevestigd, zet u de wielen vast aan
het frame met behulp van de M12-schroeven, ringen en moeren. Gebruik daarbij een
aanhaalmoment van 40 ±4 Nm (354 ±35,4 in. lb). De vaste wielen aan de achterzijde moeten
parallel aan het frame worden geplaatst.
0446 253 201
4.
Aanvoerrollen (×4 stuks)
5.
Contactpunten voor de lastoorts (×4
stuks)
