4.2. Aansluiting van externe digitale apparaten
4.2.1. Apparaten voor de CAN-bus
Info
De CAN-bus is eigenlijk een databus die is ontwikkeld voor de (auto-)industrie, en wordt door
diverse modelspoorwegfabrikanten gebruikt voor communicatie tussen digitale apparaten.
Opmerking: De fabrikanten gebruiken verschillende gegevensprotocollen, daarom kunnen de
toestellen van verschillende fabrikanten niet met elkaar communiceren. Het protocol van de
CAN-interface van de mc² is dat van de Märklin CAN-bus.

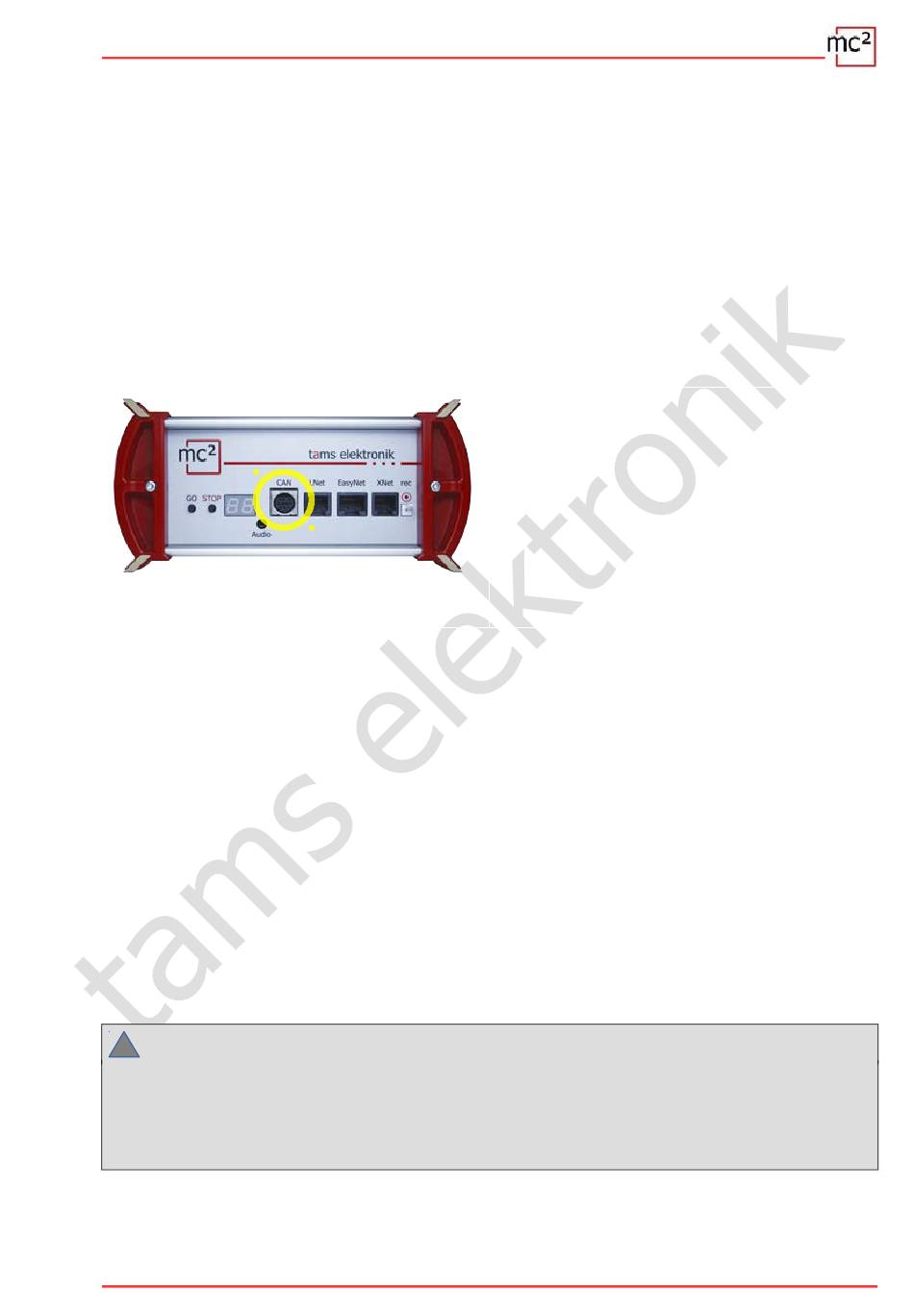

Aansluiting: 10-pin
Mogelijke toepassingen van de CAN-invoerapparaten
U kunt de invoerapparaten, die u via de interface voor de CAN-bus in het digitale systeem
integreert, gebruiken
om voertuigdecoders voor Motorola, DCC en mfx (deze laatste in m3-formaat) aan te sturen
of
om accessoiredecoders voor Motorola en DCC te schakelen.
Het is echter niet mogelijk om decoders te programmeren of digitale besturing te configureren
met behulp van CAN-invoerapparaten.
Stroomvoorziening van de apparaten op de CAN-interface
Apparaten zoals de handcontrollers Mobile Station 2 en 3 worden via de buslijn van stroom
voorzien. Central Station 2 en 3 en terugmeldmodules voor de CAN-bus hebben hun eigen
stroomvoorziening.
Opmerking:
!
De totale stroom van alle externe digitale apparaten die op de verschillende interfaces van
de mc² zijn aangesloten en niet over een eigen voeding beschikken, mag niet meer dan
1,2 A bedragen. Anders zal de mc² automatisch de stroomvoorziening voor de externe
apparaten uitschakelen.
Voor de aansluiting van
Mobile Station 2 en 3 (niet MS 1)
Central Station 2 en 3 ( geconfigureerd als
"Slave")
Terugmeldmodules voor de Märklin CAN-
bus
Opmerking: De terugmeldmodules verzenden hun gegevens
via de CAN-bus, het gegevensprotocol komt overeen met de
s88-bus.
Aansluitingen | 4.3
