Instelling
Logische ingang x
inverteren
x = 1 tot 4
Instelling
Startwaarde logische
ingang x

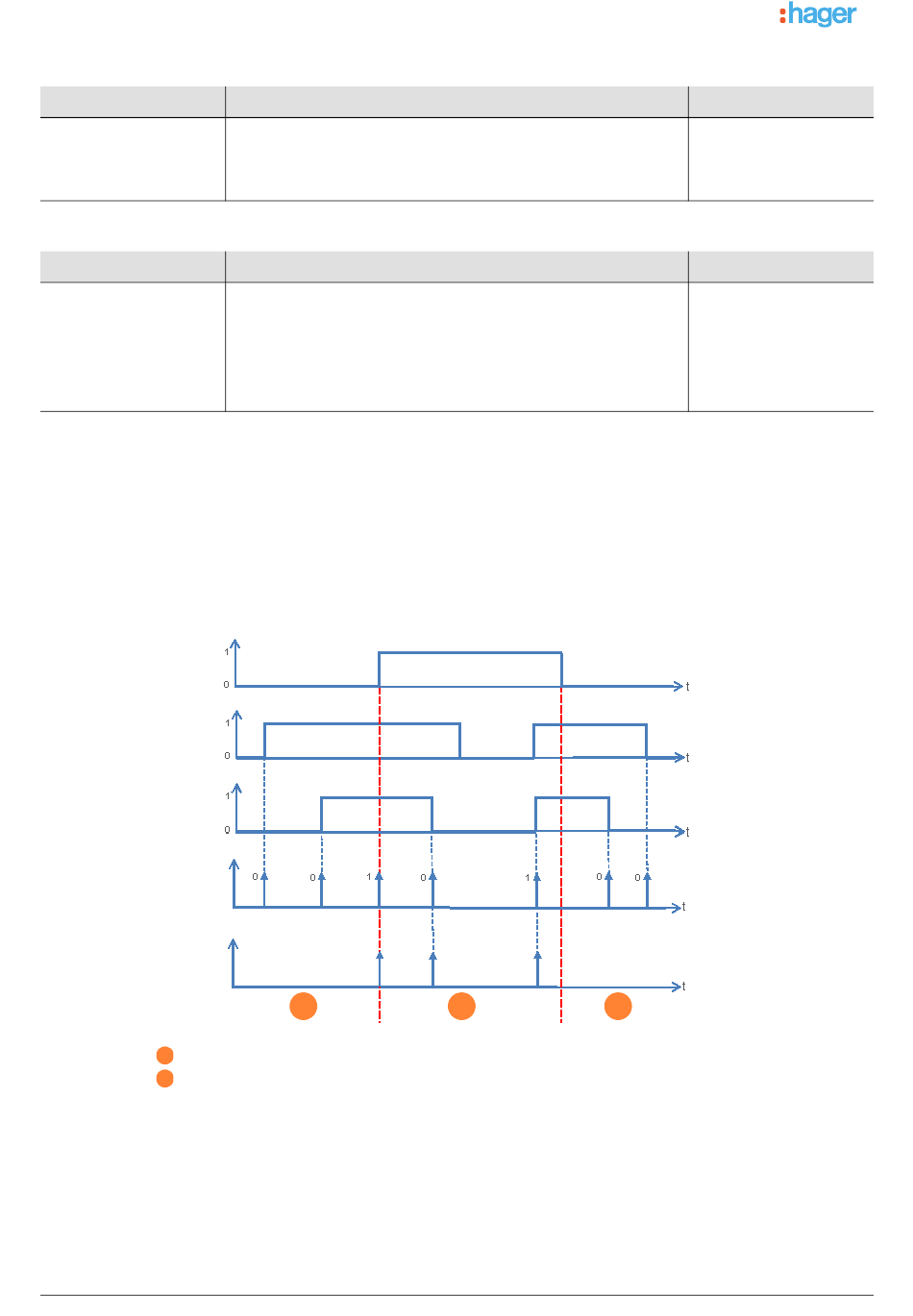

3.5.2 Autorisatie logisch blok
Functioneringsprincipe voor autorisatie van het logische blok:
De instellingen zijn de volgende:
-
Autorisatie logisch blok : 0 = Geblokkeerd, 1 = Geautoriseerd.
-
Actie als logische uitgang = 0 : Scene 1.
-
Actie als logische uitgang = 1 : Scene 2.
-
Logische ingang 1 en 2 verbonden via logische operatie EN.
-
Verzenden logische uitgang: Bij verandering van een ingang.
Autorisatie logisch blok
Logische ingang 1
Logische ingang 2
Logische uitgang
Uitgang
1
De logische uitgang heeft geen invloed op de uitgang.
2
De bediening van de logische uitgang is uitgevoerd.
Opmerking: De bediening van de logische uitgang is uitgevoerd na de autorisatie volgens de instelling Logische uitgang na
autorisatie.
* Standaardwaarde
TYA624A/B/C/D - TYA628B/D - TYM632C
De waarde van de logische ingang x reageert op het logische blok:
Met de waarde van het object (0=0, 1=1).
Met de omgekeerde waarde van het object (0=1, 1=0).
Bij het initialiseren van het apparaat na downloaden of retour van de
busspanning, wordt de waarde van de logische ingang:
Op 0 gezet.
Op 1 gezet.
Op de waarde van de logische ingang voor initialisatie gezet.
Scene 2
1
Beschrijving
Beschrijving
Scene 1
Scene 2
2
31
Waarde
Positie behouden*
Status omkering
Waarde
0
1
Waarde voor initialisatie*
1
6T 8098-06c
