6 | Machine voorbereiden
Machine koppelen

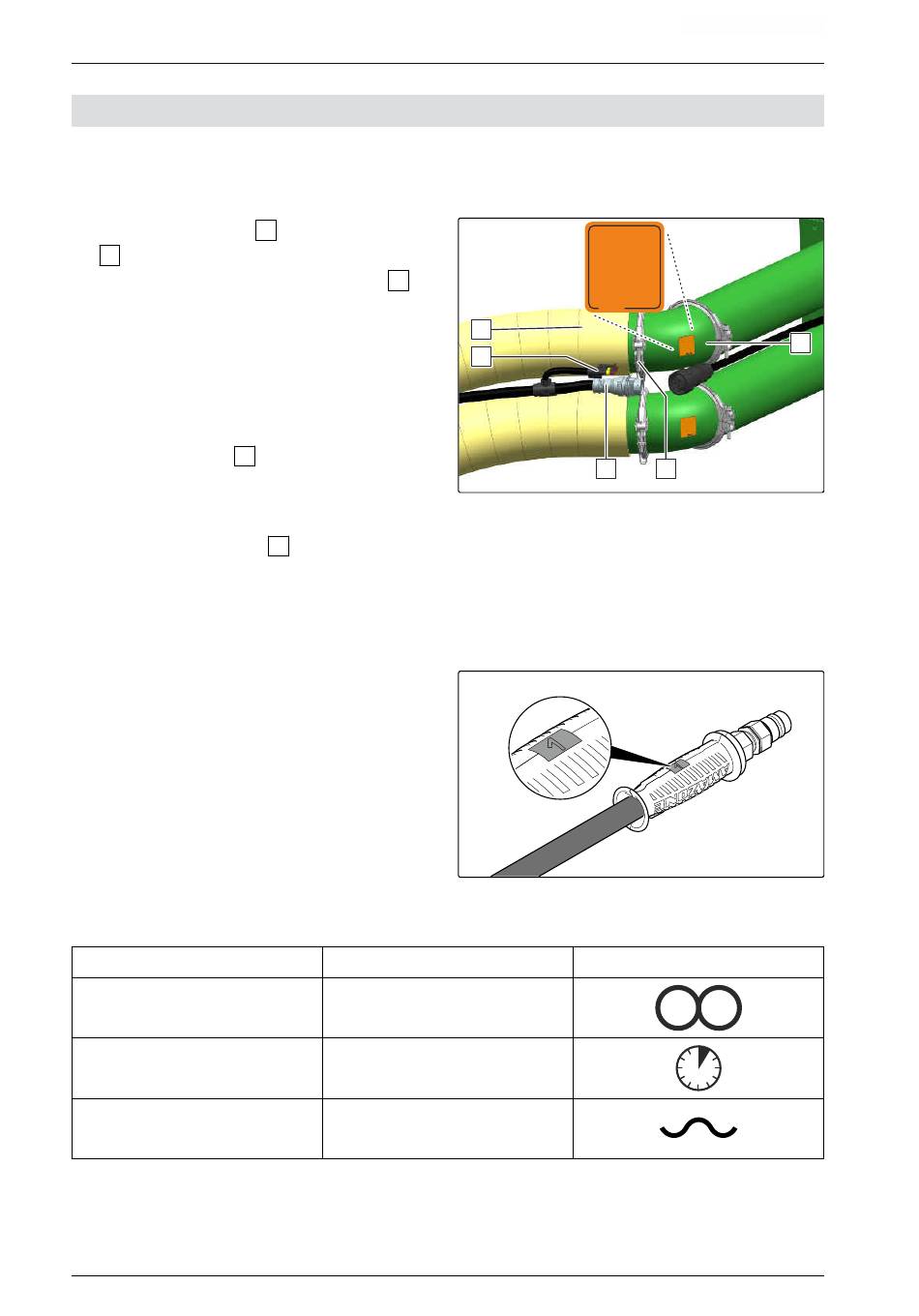

6.2 Machine koppelen
6.2.1 Toevoerleidingen aan het slangpakket koppelen
Om de transportslang
1.
te verbinden,
1
het verbindingsstuk koppelen met de klem 2 .
2. Afhankelijk van de uitrusting van de machine
de tweede transportslang verbinden met
het slangpakket. De markeringen op de
transportslangen in acht nemen.
3. Afhankelijk van de uitrusting van de machine
de fronttanktoevoer 3 verbinden met het
slangpakket.
4. Afhankelijk van de uitrusting van de machine de
doseerunit-uitschakeling 4 verbinden met het
slangpakket.
6.2.2 Hydraulische slangen aansluiten
Alle hydraulische slangen zijn uitgerust met
handgrepen. De handgrepen hebben gekleurde
markeringen met een getal of een letter als
code. Aan de markeringen zijn de verschillende
hydraulische functies van de drukleiding van een
tractorregeleenheid toegewezen. Bij de markeringen
is folie op de machine gekleefd, die de
desbetreffende hydraulische functies verduidelijken.
Afhankelijk van de hydraulische functie wordt de
tractorregeleenheid in verschillende bedrijfsmodi
gebruikt:
Bedrijfsmodus
Vergrendelend
Verend
Zwevend
52
met het slangpakket
5
Functie
Permanente oliecirculatie
Oliecirculatie tot actie uitgevoerd is
Vrije oliestroom in de
tractorregeleenheid
A
ME1212
5
4
3
MG6659-NL-II | E.1 | 28.09.2021
CMS-T-00003746-C.1
CMS-T-00004439-B.1
1
2
CMS-I-00003124
CMS-T-00007882-A.1
CMS-I-00000121
Symbool
