3.3.15
Pre-netvoeding 300 W
Algemeen
De voor-schakeladapter dient voor de voeding van de schakeladapters en ventilatoren uit de
tussencircuit van frequentieomvormers of een vergelijkbare DC-bron (bv.: USV) De adapter
maakt een kortstondige buffering van het stroomnet mogelijk.
Benaming
Materiaalnummer
Ingangen
Nominale ingangsspanning UD+/UD-
Externe voeding - X1
Stuurspanning ventilator -X32
Uitgangen
SNT 300 V X4
ventilator 24 V
Max. uitgangsvermogen
Afmetingen (L * B * H)
Gewicht
Omgevingstemperatuur

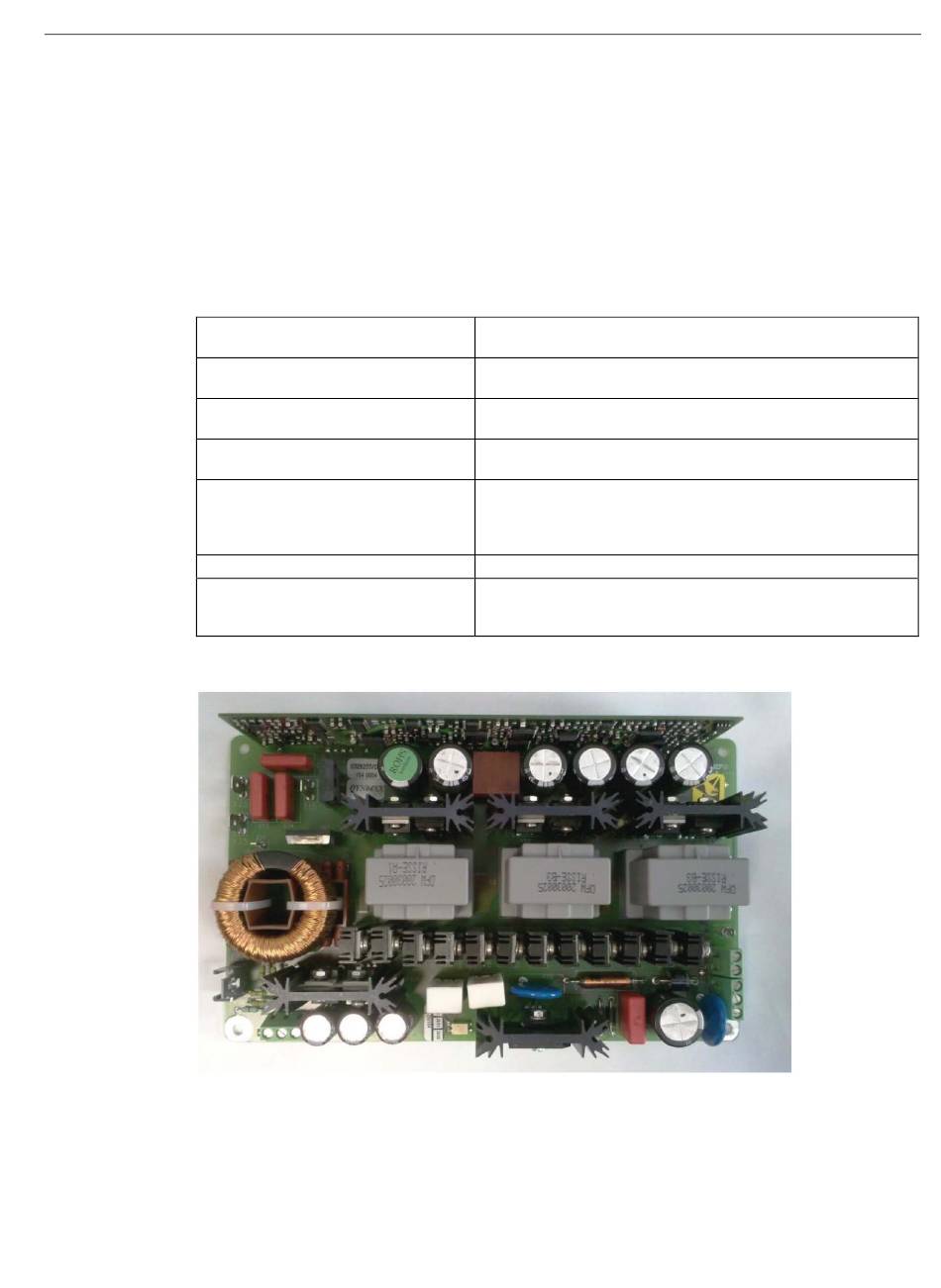

Afbeelding 3-12 Printplaat van de voor-schakeladapater (Voor-SNT 300W)
Montage- en bedieningshandleiding SINAMICS G180
Bedieningshandleiding, 07/2020, 4BS0751-010
Printplaat voor-SNT 300W
L0329237 (hoofdprintplaat met dochterprintplaat L0329239)
DC 250 ... 1300 V (inschakelen vanaf groter dan 150 V,
Uitschakelen < 100 V en > 1500 V)
AC 230 V (wordt ingeschakeld indien DC 300 V < 250 V is,
uit bij > 270 V)
Besturing van de ventilatorspanning X11 met 0 V/15 V/24 V
(10 ... 15 ... 19 V > 12 V, 20 ... 24 ... 30 V ... > 24 V)
300 V ± 25 V/1 A/300 W (Basisisolering)
24 V ± 2 V/8 A/192 W (veilige scheiding)
X11:1, 2: Ventilator (0 V/12 V/24 V)
X11:1, 3: DC +24 V
300 W
200 * 120 * 40 mm
0,8 kg
-20 ... 60 °C
Beschrijving
3.3 Accessoires
65
