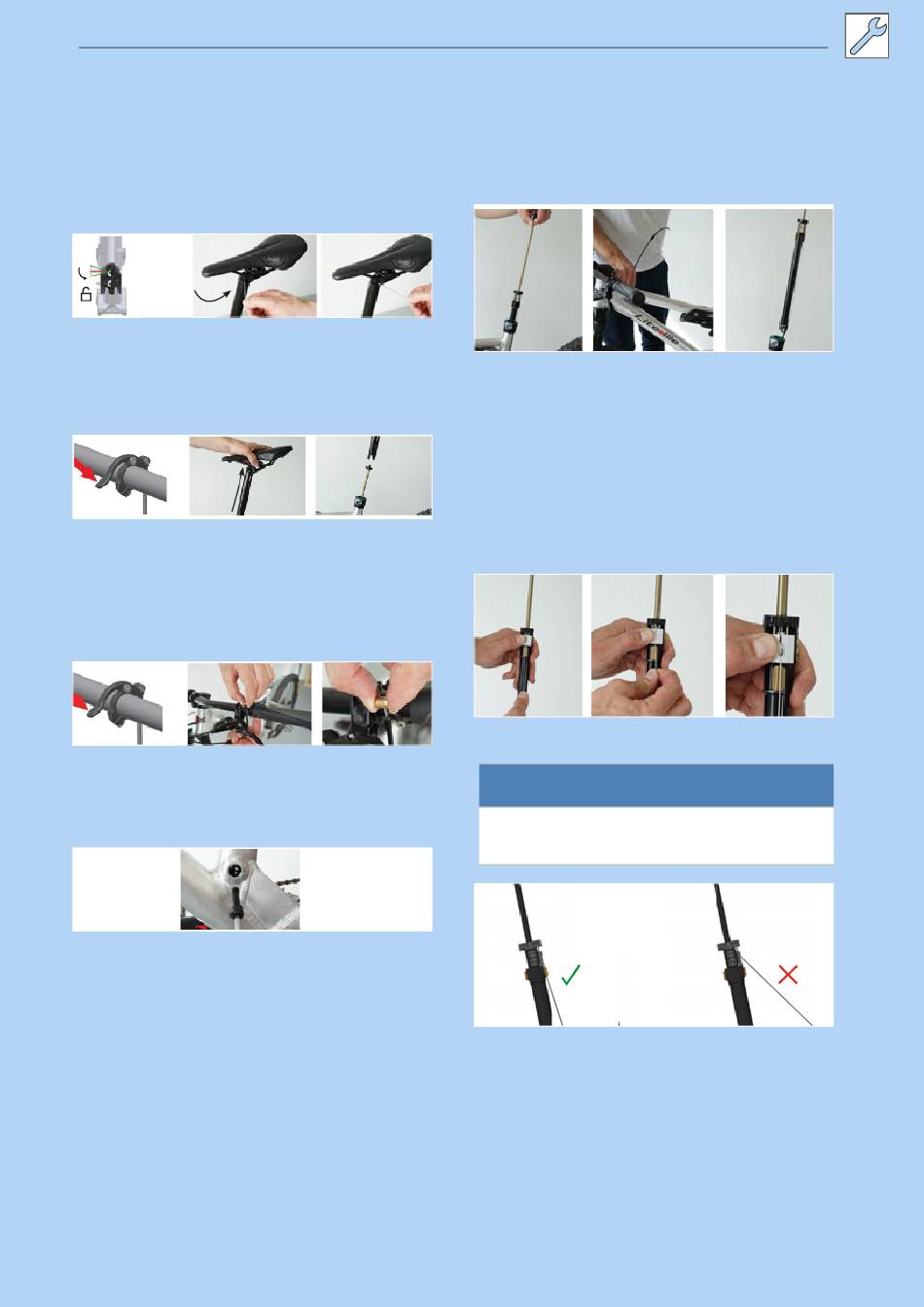

8.5.8.4 eightpins NGS2 zadelpen
Geldt uitsluitend voor pedelecs met deze uitrusting
Demonteer de zadelpen
1 Draai met een 2,5 mm inbussleutel de
bediening van de hoogteverstelling 45°
linksom naar de stand "geopend".
Afbeelding 169: Bediening hoogteverstelling in stand
"geopend" zetten
2 Bedien de hendel. Trek tegelijkertijd de
zadelpen omhoog en helemaal eruit.
Afbeelding 170: Zadelpen uittrekken
3 Bedien de hendel. Houd de bowdenkabelklem
vast en trek resp. kantel deze naar voren. Trek
de buitenhuls uit de afstandsbediening van de
zadelpen.
Afbeelding 171: Patroon demonteren
4 Haal de postpin-as los met een 5 mm
inbussleutel en trek deze eruit.
Afbeelding 172: Postpin-as loshalen
MY22H01 - 16_1.0_28.07.2021
5 Trek de patroon aan de zuigerstang eruit en
help tegelijkertijd de buitenhuls om in het frame
te schuiven.
Afbeelding 173: Patroon uittrekken
6 Houd de patroon met één hand ter hoogte van
het mechanisme vast en trek de bowdenkabel
met de anderen hand recht omlaag.
7 Houd met de duim de witte schuif van het
vergrendelmechanisme vast.
8 Schuif de bowdenkabel met de andere hand
voorzichtig omhoog en maak deze vrij.
Afbeelding 174: Bowdenkabel vrijmaken
Aanwijzing
Trek de bowdenkabel nooit schuin naar voren
weg.
Afbeelding 175: Stand bowdenkabel
Onderhoud
193
