5 Montage
montage aan de bovenzijde van een metalen strip te worden
voorzien. Hierdoor kunnen de kastdelen makkelijk tegen
elkaar geschoven worden)
Advies
Bij montage, inbedrijfname en onderhoud de
veiligheidsvoorschriften (hoofdstuk 2) in acht
nemen.
Voor overige informatie uitsluitend de met de
luchtbehandelingskast meegeleverde docu-
mentatie gebruiken. Technische documentatie,
montagevoorschriften en los meegeleverde
accessoires treft u aan in het kastdeel. Deze
staan aangegeven op de stuklijst.
Kastdelen
Bij levering van de luchtbehandelingskast in losse kastde-
len, deze volgens de installatiehandleiding assembleren,
alsmede alle veiligheidmaatregelen in acht nemen.
Bij het samenbouwen van niet-operationele apparatuur tot
een volledig werkend systeem, dient diegene die verant-
woordelijk is voor het samenbouwen de conformiteitsverkla-
ring af te geven en het CE keurmerk aan te brengen.
Benodigd gereedschap
• Boormachine / accu schroevendraaier
• Bit houder / kabelhaspel
• Inbussleutel mt. 3, 5, 6, 10 mm
• Platte schroevendraaier 6 mm.
• Bits Torx T 30
• Steeksleutel / Ringsleutel 6, 10 mm.
• Waterpomptang
• Spanband / geschikte hijsapparatuur
Verwijderen van transportmiddelen / beveiligingen
• Alle transportbuizen en transportbeveiligingen in en om
de luchtbehandelingskast vóór aanvang van montage
verwijderen.
Dakmontage
• Alle kastdelen uitlijnen.
• Het meegeleverde zelfklevende dichtband (12 x 1,5 mm)
tussen de opstaande randen aan één kant zowel hori-
zontaal als verticaal alsmede aan de voor- en achterzijde
van de onderconstructie bevestigen (zie volgende afbeel-
ding).
Gebruiksaanwijzing X-CUBE (4/2014)

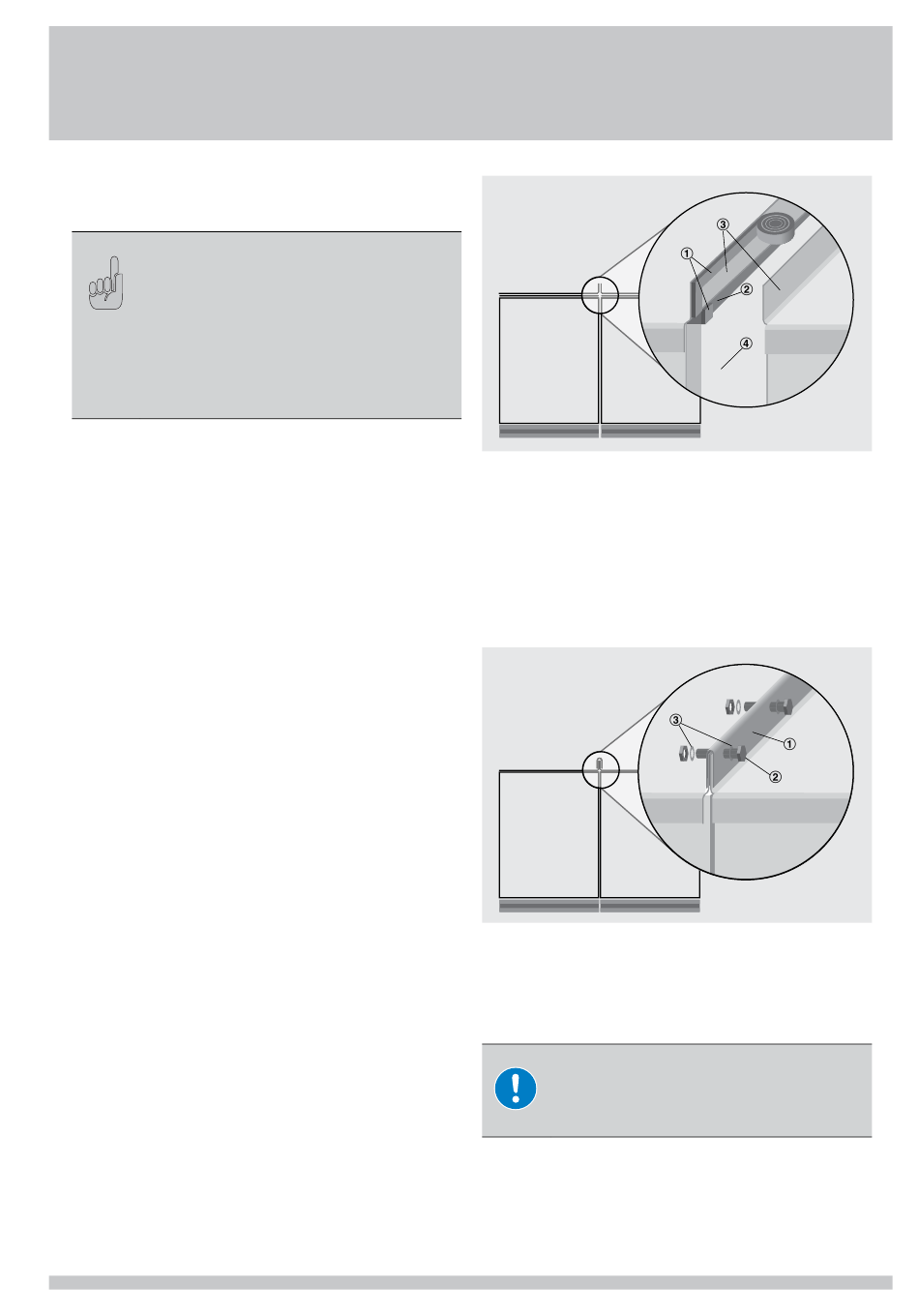

① zelfklevend dichtband
② tabs toelopende onderconstructie
③ opstaande rand
④ luchtbehandelingskast
• U-profiel over de opstaande randen schuiven; rekening
houdend met de voorgeboorde bevestigingsgaten.
• U-profiel met de meegeleverde bouten, moeren en ringen
(aan weerskanten) bevestigen.
① U-profiel
② bouten
③ ringen aan weerskanten toepassen
Montage van kastdelen
Voorzichtig!
De condensafvoer tegen beschadiging
beschermen.
• Kastdelen via het basisframe en koppelstukken (in de
kast) met elkaar verbinden door deze gelijkmatig aan te
draaien.
• Alle verbindingen dienen vastgeschroefd te worden (zie
volgende afbeelding)
15
